Номер 2, страница 69, часть 2 - гдз по физике 10 класс учебник Кронгарт, Казахбаева

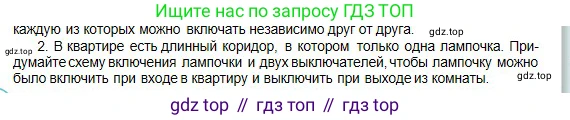

2. В квартире есть длинный коридор, в котором только одна лампочка. Придумайте схему включения лампочки и двух выключателей, чтобы лампочку можно было включить при входе в квартиру и выключить при выходе из комнаты.

2. Решение:

Для того чтобы управлять одной лампочкой из двух разных мест, необходимо использовать не обычные, а специальные проходные выключатели (также их называют перекидными). У такого выключателя три контакта: один общий (входной) и два переключаемых (выходных). Схема подключения будет следующей:

1. Источник питания имеет два провода: фазный (L) и нулевой (N).

2. Фазный провод (L) от источника питания подключается к общему контакту первого проходного выключателя (В1), который расположен, например, у входа в квартиру.

3. Два выходных контакта выключателя В1 соединяются двумя отдельными проводами (перемычками) с двумя соответствующими выходными контактами второго проходного выключателя (В2), установленного в другом конце коридора (например, у выхода из комнаты в коридор).

4. Общий контакт второго выключателя (В2) подключается к одному из контактов лампочки.

5. Второй контакт лампочки подключается к нулевому проводу (N) от источника питания.

При такой схеме электрическая цепь для лампочки замыкается или размыкается при изменении положения любого из двух выключателей. Если свет горит, нажатие на любой из выключателей изменит путь тока и разомкнет цепь — свет погаснет. Если свет не горит, нажатие на любой из выключателей создаст новый путь для тока и замкнет цепь — свет загорится. Это позволяет полностью независимо управлять освещением из двух точек.

Ответ:

Необходимо использовать схему с двумя проходными (перекидными) выключателями. Фазный провод подключается к общему контакту первого выключателя. Два его выходных контакта соединяются проводами с двумя выходными контактами второго выключателя. Общий контакт второго выключателя подключается к лампочке, а другой контакт лампочки — к нулевому проводу. Такая схема позволяет включать и выключать свет с любого из двух выключателей независимо от положения другого.
