Глава 3. Температура. Газовые законы. Параграф 3.10. Закон Шарля. Газовый термометр - номер 2, страница 83.

Условие.

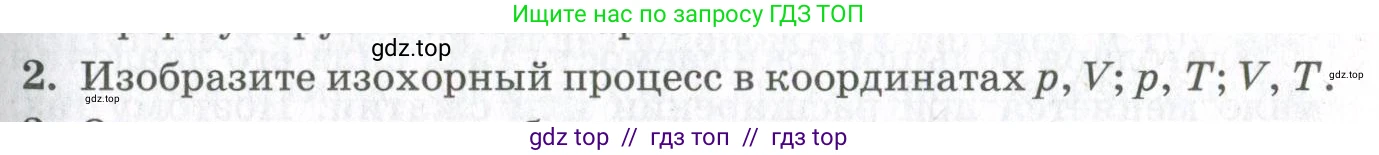

2. Изобразите изохорный процесс в координатах $\text{p}$, $\text{V}$; $\text{p}$, $\text{T}$; $\text{V}$, $\text{T}$.

Решение.

Решение

Изохорный процесс — это термодинамический процесс, происходящий при постоянном объёме ($V = \text{const}$). Для идеального газа такой процесс подчиняется закону Шарля:

$\frac{p}{T} = \text{const}$

где $\text{p}$ — давление газа, а $\text{T}$ — его абсолютная температура (в Кельвинах). Из этого закона следует, что давление газа прямо пропорционально его температуре ($p \sim T$) при постоянном объёме.

Графики изохорного процесса в различных координатах называются изохорами.

p, V

В координатах «давление – объём» ($p, V$) изохорный процесс изображается линией, параллельной оси давлений (оси ординат) и перпендикулярной оси объёмов (оси абсцисс). Это следует из определения процесса, так как объём $\text{V}$ остаётся неизменным ($V = V_0 = \text{const}$) на протяжении всего процесса, в то время как давление $\text{p}$ может меняться.

Ответ: График изохорного процесса в координатах $p, V$ представляет собой вертикальную прямую ($V = \text{const}$).

p, T

В координатах «давление – температура» ($p, T$) изохорный процесс изображается прямой линией, проходящей через начало координат. Это следует из закона Шарля $p = (\text{const}) \cdot T$. Давление $\text{p}$ прямо пропорционально абсолютной температуре $\text{T}$. Угол наклона этой прямой к оси температур зависит от объёма газа: чем больше объём, тем меньше угол наклона.

Ответ: График изохорного процесса в координатах $p, T$ представляет собой прямую, проходящую через начало координат ($p \sim T$).

V, T

В координатах «объём – температура» ($V, T$) изохорный процесс изображается линией, параллельной оси температур (оси абсцисс) и перпендикулярной оси объёмов (оси ординат). Это также следует из определения процесса: объём $\text{V}$ остаётся постоянным ($V = V_0 = \text{const}$) при изменении температуры $\text{T}$.

Ответ: График изохорного процесса в координатах $V, T$ представляет собой горизонтальную прямую ($V = \text{const}$).
