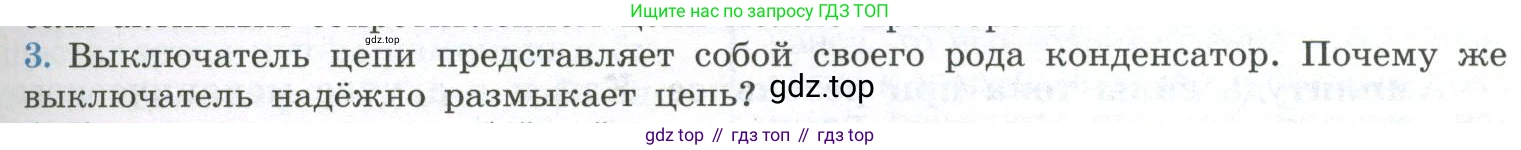

3. Выключатель цепи представляет собой своего рода конденсатор. Почему же выключатель надёжно размыкает цепь?

Решение

Разомкнутый выключатель действительно можно представить как конденсатор, где его металлические контакты выступают в роли обкладок, а воздушный зазор между ними — в роли диэлектрика. Однако выключатель надёжно размыкает цепь благодаря тому, что электрическая ёмкость такого «конденсатора» пренебрежимо мала.

Ёмкость плоского конденсатора определяется по формуле: $C = \frac{\varepsilon \varepsilon_0 S}{d}$ где $S$ — площадь взаимного перекрытия обкладок (контактов), $d$ — расстояние между ними, $\varepsilon$ — диэлектрическая проницаемость среды (для воздуха $\varepsilon \approx 1$), а $\varepsilon_0$ — электрическая постоянная.

В конструкции выключателя расстояние между разомкнутыми контактами ($d$) делается достаточно большим, а площадь контактов ($S$) относительно мала. Оба этих фактора приводят к тому, что ёмкость ($C$) оказывается ничтожно малой величиной.

Рассмотрим влияние этого факта на цепи с разными видами тока:

1. В цепи постоянного тока конденсатор является разрывом. Ток через него протекает лишь в краткий момент зарядки, после чего полностью прекращается. Поскольку ёмкость выключателя очень мала, он заряжается практически мгновенно, надёжно блокируя дальнейшее движение зарядов.

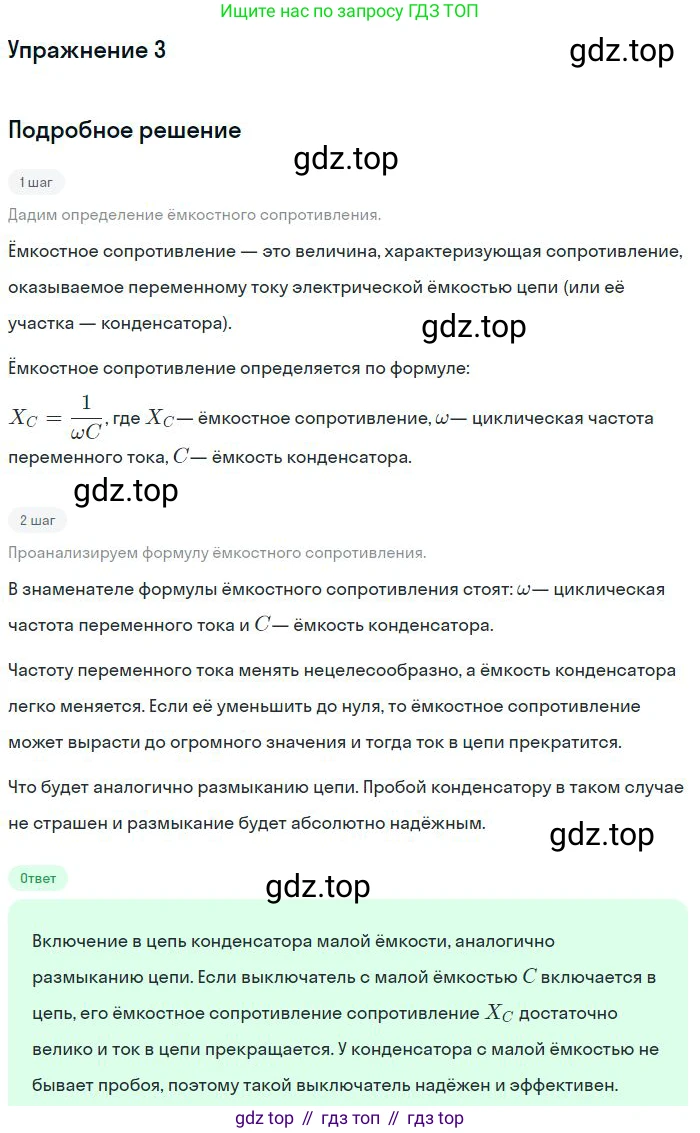

2. В цепи переменного тока конденсатор оказывает току сопротивление, называемое ёмкостным реактансом ($X_C$). Оно вычисляется по формуле: $X_C = \frac{1}{\omega C} = \frac{1}{2 \pi f C}$ где $f$ — частота переменного тока.

Так как ёмкость ($C$) выключателя чрезвычайно мала ($C \to 0$), его ёмкостное сопротивление ($X_C$) оказывается огромным ($X_C \to \infty$). Согласно закону Ома для цепи переменного тока, сила тока $I = U/Z$, где $Z$ — полное сопротивление (импеданс). В нашем случае импеданс практически полностью определяется огромным ёмкостным сопротивлением. В результате ток в цепи становится настолько малым, что им можно пренебречь.

Ответ:

Выключатель надёжно размыкает цепь, поскольку его ёмкость как конденсатора ничтожно мала из-за большого зазора и малой площади контактов. В цепи постоянного тока конденсатор не пропускает ток (является разрывом). В цепи переменного тока из-за крайне малой ёмкости ($C$) его ёмкостное сопротивление ($X_C = 1/(2\pi f C)$) становится огромным, что практически полностью блокирует протекание тока.
