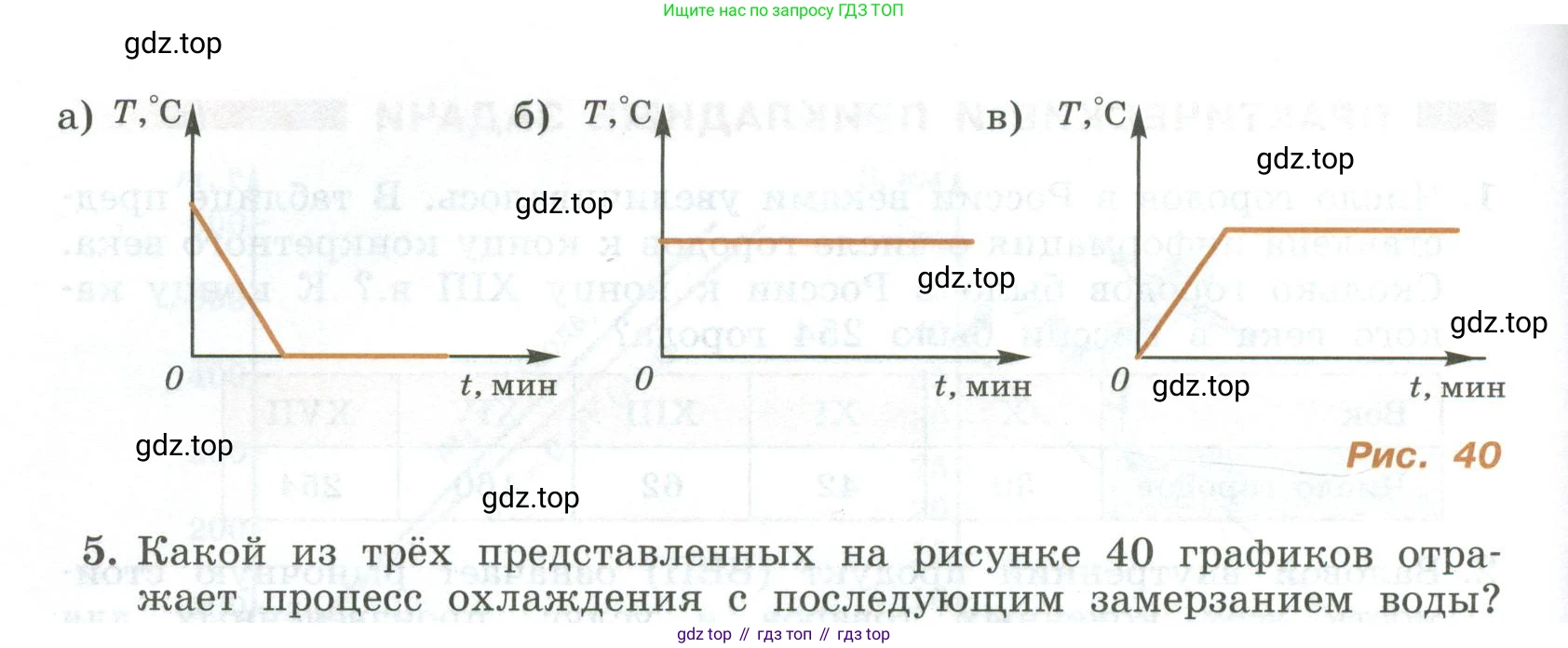

a) $T, \degree\text{C}$

0 $t, \text{мин}$

б) $T, \degree\text{C}$

0 $t, \text{мин}$

в) $T, \degree\text{C}$

0 $t, \text{мин}$

Рис. 40

5. Какой из трёх представленных на рисунке 40 графиков отражает процесс охлаждения с последующим замерзанием воды?

Чтобы определить, какой из графиков отражает процесс охлаждения с последующим замерзанием воды, необходимо понимать, как изменяется температура вещества на каждом этапе этого процесса.

1. Охлаждение жидкости. Вначале вода имеет температуру выше точки замерзания ($T > 0^\circ \text{C}$). При отводе тепла ее температура равномерно понижается. На графике зависимости температуры от времени ($T$ от $t$) этот этап представляет собой наклонную линию, идущую вниз.

2. Замерзание (кристаллизация). Когда температура воды достигает $0^\circ \text{C}$, начинается процесс фазового перехода — вода превращается в лед. Во время всего процесса замерзания температура смеси воды и льда остается постоянной и равной $0^\circ \text{C}$, пока вся жидкость не кристаллизуется. На графике этот этап отображается в виде горизонтального участка.

Проанализируем представленные графики с учетом этой модели:

а) На этом графике мы видим начальный участок, где температура снижается, что соответствует охлаждению. Затем, достигнув отметки $T = 0^\circ \text{C}$, график становится горизонтальным, что соответствует процессу замерзания при постоянной температуре. Этот график полностью описывает процесс охлаждения с последующим замерзанием воды.

б) Этот график показывает, что температура тела остается неизменной и положительной в течение всего времени. Он не отражает ни охлаждения, ни замерзания.

в) Этот график показывает процесс, обратный искомому. Сначала температура тела растет (нагревание), а затем остается постоянной на некотором уровне (например, кипение или плавление вещества, у которого температура плавления выше $0^\circ \text{C}$).

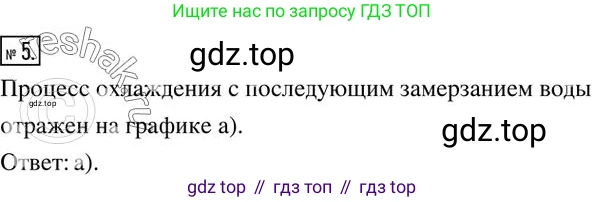

Таким образом, единственным графиком, который правильно отражает процесс охлаждения и последующего замерзания воды, является график под буквой а).

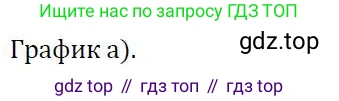

Ответ: График а).
