Условие.

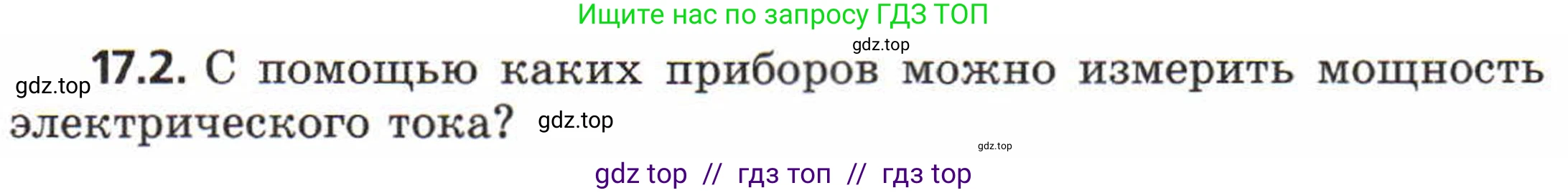

17.2. С помощью каких приборов можно измерить мощность электрического тока?

Решение.

Мощность электрического тока можно измерить двумя способами: косвенным (расчётным) и прямым.

1. Косвенный способ

Этот способ основан на определении мощности электрического тока по формуле: $P = U \cdot I$, где $\text{P}$ — искомая мощность, $\text{U}$ — напряжение на участке цепи, а $\text{I}$ — сила тока в этом участке. Чтобы измерить мощность косвенным методом, необходимо измерить силу тока и напряжение, а затем вычислить их произведение. Для этого используются два прибора:

• Амперметр. С его помощью измеряют силу тока $\text{I}$. Прибор включается в электрическую цепь последовательно с нагрузкой.

• Вольтметр. С его помощью измеряют напряжение $\text{U}$. Прибор подключается параллельно тому участку цепи (нагрузке), на котором измеряется мощность.

После снятия показаний с обоих приборов мощность вычисляется по указанной выше формуле.

2. Прямой способ

Для прямого измерения мощности существует специальный электроизмерительный прибор — ваттметр. Он конструктивно объединяет в себе измерительные цепи амперметра (токовую катушку) и вольтметра (катушку напряжения). Ваттметр подключается к цепи таким образом, что его токовая цепь включается последовательно нагрузке, а цепь напряжения — параллельно ей. Прибор сразу показывает значение мощности в ваттах (Вт).

Ответ: Для измерения мощности электрического тока можно использовать связку из двух приборов — амперметра и вольтметра, либо один специальный прибор — ваттметр.
