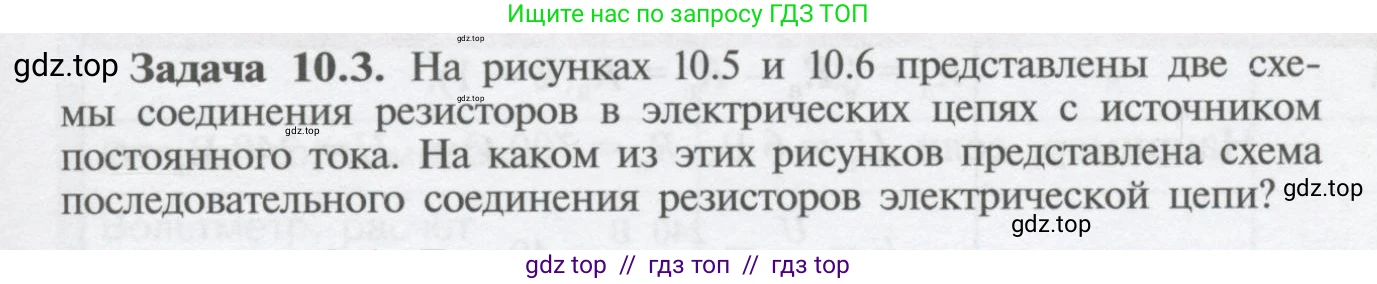

Задача 10.3. На рисунках 10.5 и 10.6 представлены две схемы соединения резисторов в электрических цепях с источником постоянного тока. На каком из этих рисунков представлена схема последовательного соединения резисторов электрической цепи?

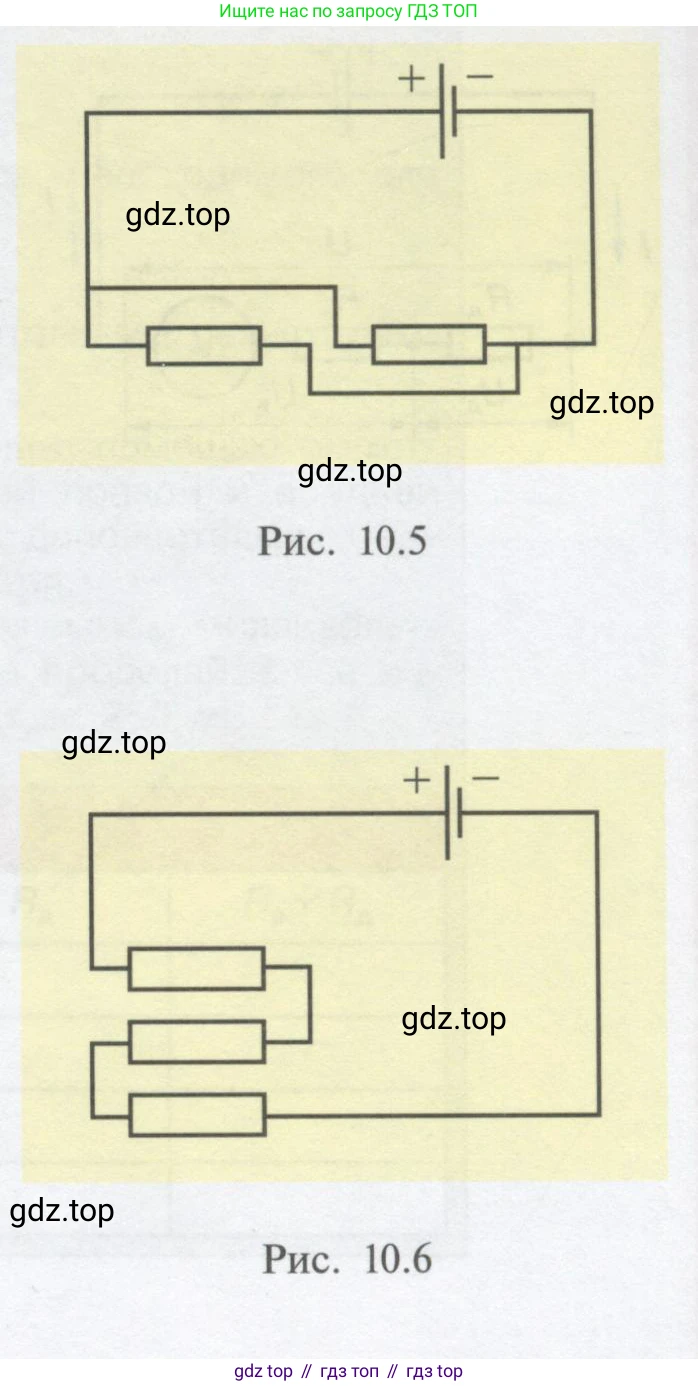

Рис. 10.5

Рис. 10.6

Решение

Для ответа на вопрос необходимо вспомнить определения последовательного и параллельного соединений резисторов.

Последовательное соединение — это такое соединение, при котором все элементы электрической цепи соединены друг за другом, образуя единый, неразветвленный контур. Сила тока во всех элементах цепи при последовательном соединении одинакова, так как для тока существует только один путь.

Параллельное соединение — это такое соединение, при котором начала всех элементов соединяются в одной точке (узле), а концы — в другой. При этом ток, доходя до узла, разветвляется на несколько путей, и через каждый элемент течет своя часть общего тока.

Проанализируем представленные схемы:

На рисунке 10.5 мы видим, что ток, выходя из источника, доходит до точки, где цепь разветвляется на две параллельные ветви, в каждой из которых находится по резистору. После прохождения резисторов токи снова сливаются в одной точке. Такое соединение является параллельным.

На рисунке 10.6 три резистора подключены один за другим. В цепи отсутствуют узлы (точки разветвления) между резисторами. Электрический ток последовательно проходит через каждый из трех резисторов. Это полностью соответствует определению последовательного соединения.

Следовательно, схема последовательного соединения резисторов представлена на рисунке 10.6.

Ответ: схема последовательного соединения резисторов электрической цепи представлена на рисунке 10.6.
