Условие.

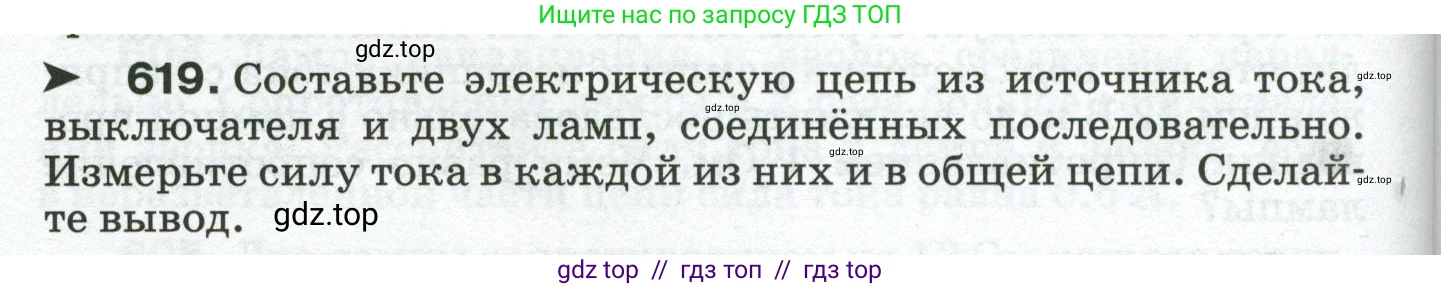

► 619. Составьте электрическую цепь из источника тока, выключателя и двух ламп, соединённых последовательно. Измерьте силу тока в каждой из них и в общей цепи. Сделайте вывод.

Решение.

1. Сборка электрической цепи

Для выполнения задания необходимо собрать электрическую цепь из следующих элементов, соединенных последовательно:

• Источник тока (например, батарейка или блок питания).
• Выключатель (ключ).
• Первая лампа ($Л_1$).
• Вторая лампа ($Л_2$).
• Амперметр для измерения силы тока.
• Соединительные провода.

Схема соединения элементов выглядит следующим образом: положительный полюс источника тока соединяется с выключателем, выключатель — с первой лампой, первая лампа — со второй, вторая лампа — с амперметром, и амперметр замыкает цепь, соединяясь с отрицательным полюсом источника тока. Все элементы образуют один неразветвленный контур.

2. Измерение силы тока

Для измерения силы тока в различных участках цепи амперметр необходимо включать последовательно в разрыв цепи в этих участках. Проведем три измерения:

а) Измерение общей силы тока в цепи ($I_{общ}$). Амперметр включается в разрыв цепи между источником тока и выключателем. Замыкаем ключ и записываем показание прибора. Например, $I_{общ} = 0.5$ А.

б) Измерение силы тока, проходящего через первую лампу ($I_1$). Размыкаем цепь, отключаем амперметр из предыдущей позиции. Включаем его в разрыв цепи между выключателем и первой лампой. Замыкаем ключ и снимаем показание. Мы увидим, что $I_1 = 0.5$ А.

в) Измерение силы тока, проходящего через вторую лампу ($I_2$). Снова размыкаем цепь и переносим амперметр в разрыв между первой и второй лампами. Замыкаем ключ. Показание амперметра будет $I_2 = 0.5$ А.

3. Вывод

Проведенные измерения показывают, что сила тока во всех участках цепи с последовательным соединением одинакова. Небольшие расхождения в значениях могут быть вызваны погрешностью измерительного прибора, но в идеальном случае значения токов будут равны.

Таким образом, для последовательного соединения справедливо равенство:

$I_{общ} = I_1 = I_2$

Это является одним из основных законов последовательного соединения проводников.

Ответ: При последовательном соединении двух ламп, выключателя и источника тока сила тока во всех участках цепи одинакова. Сила тока, проходящего через первую лампу ($I_1$), равна силе тока, проходящего через вторую лампу ($I_2$), и равна общей силе тока в цепи ($I_{общ}$).
