Номер 616, страница 96 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Параллельное соединение проводников - номер 616, страница 96.

Условие.

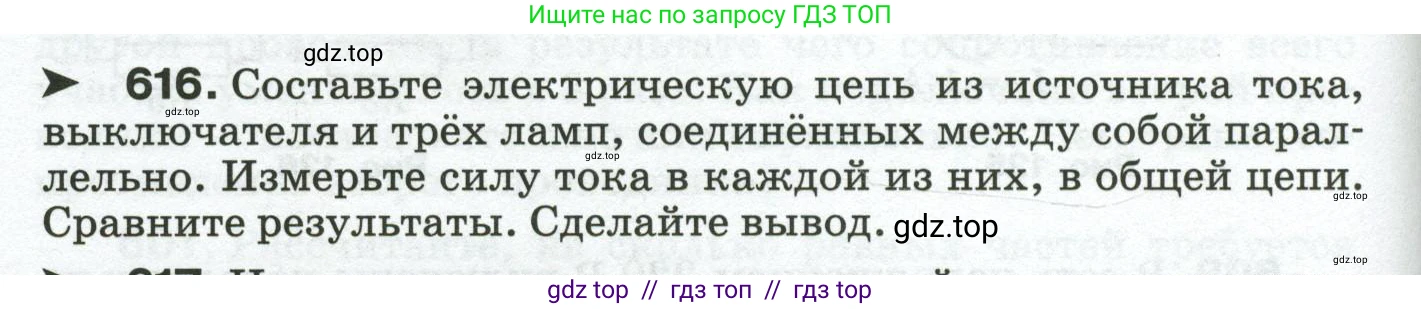

► 616. Составьте электрическую цепь из источника тока, выключателя и трёх ламп, соединённых между собой параллельно. Измерьте силу тока в каждой из них, в общей цепи. Сравните результаты. Сделайте вывод.

Решение.

Решение

1. Составьте электрическую цепь
Собираем электрическую цепь, состоящую из источника тока, выключателя и трёх ламп. Источник тока и выключатель соединяем последовательно с точками разветвления (узлами). Между этими узлами подключаем три параллельные ветви, в каждой из которых находится одна лампа. Таким образом, все три лампы оказываются соединены параллельно друг другу, а выключатель может размыкать или замыкать всю цепь целиком.

2. Измерьте силу тока в каждой из них, в общей цепи
Для измерения силы тока используется амперметр, который необходимо включать в разрыв цепи последовательно.
Измерение силы тока в общей цепи ($I_{общ}$): Амперметр включается в неразветвленную часть цепи, например, между положительным полюсом источника тока и выключателем.
Измерение силы тока в каждой из ламп ($I_1, I_2, I_3$): Для измерения силы тока, протекающего через первую лампу ($I_1$), амперметр включается в разрыв цепи последовательно с этой лампой. Аналогично производятся измерения токов $I_2$ и $I_3$ во второй и третьей лампах соответственно.

3. Сравните результаты. Сделайте вывод.
После проведения измерений мы получим четыре значения силы тока: общую силу тока $I_{общ}$ и силы токов в каждой из ветвей $I_1, I_2, I_3$.
При сравнении результатов мы обнаружим, что сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельных ветвях. Это можно записать в виде формулы:$I_{общ} = I_1 + I_2 + I_3$
Это соотношение является следствием первого закона Кирхгофа (закона сохранения электрического заряда). Если предположить, что все три лампы одинаковые (имеют одинаковое сопротивление), то и токи, протекающие через них, будут равны ($I_1 = I_2 = I_3$), поскольку напряжение на всех параллельных участках одинаково. В таком случае общая сила тока будет в три раза больше тока в одной ветви: $I_{общ} = 3 \cdot I_1$.
Вывод: Сила тока в неразветвленной части цепи при параллельном соединении потребителей равна сумме сил токов в отдельных ветвях.

Ответ: При сравнении результатов измерений выясняется, что сила тока в неразветвленной части цепи ($I_{общ}$) равна сумме сил токов в отдельных параллельно соединенных ветвях ($I_1, I_2, I_3$). Математически это выражается формулой: $I_{общ} = I_1 + I_2 + I_3$.
