Номер 618, страница 96 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Параллельное соединение проводников - номер 618, страница 96.

Условие.

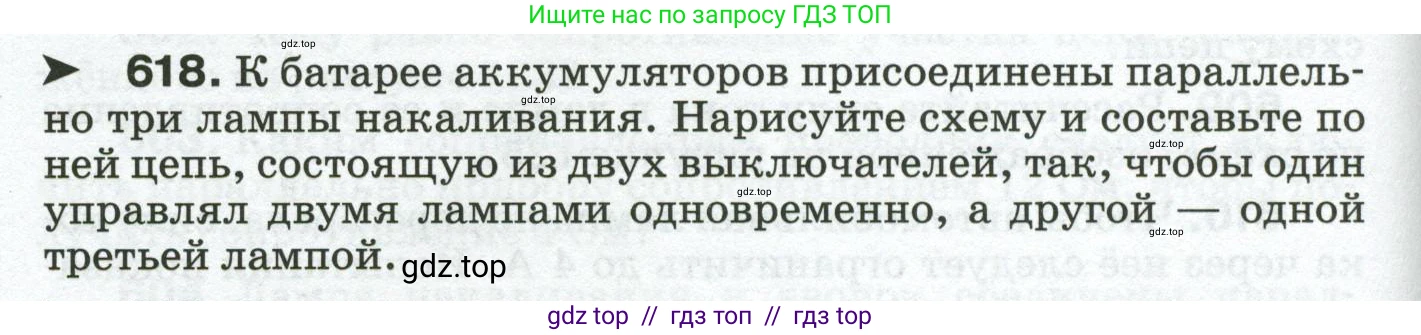

► 618. К батарее аккумуляторов присоединены параллельно три лампы накаливания. Нарисуйте схему и составьте по ней цепь, состоящую из двух выключателей, так, чтобы один управлял двумя лампами одновременно, а другой — одной третьей лампой.

Решение.

Решение

В соответствии с условием задачи, необходимо разработать схему электрической цепи, где три лампы накаливания подключены к источнику тока параллельно. При этом управление лампами должно осуществляться двумя выключателями: один для двух ламп, другой для одной.

Обозначим лампы как Л1, Л2 и Л3, а выключатели — В1 и В2.

Чтобы реализовать данную схему, цепь от источника тока разделяется на две параллельные ветви:

1. Первая ветвь содержит выключатель В1, который соединён последовательно с группой из двух параллельно соединённых ламп Л1 и Л2. Таким образом, при замыкании выключателя В1 ток пойдёт на обе лампы (Л1 и Л2) одновременно, и они загорятся. При размыкании В1 обе лампы погаснут.
2. Вторая ветвь, идущая параллельно первой, содержит выключатель В2 и лампу Л3, соединённые последовательно. Этот выключатель будет управлять только лампой Л3, независимо от состояния первой ветви.

Обе эти ветви подключаются к полюсам батареи аккумуляторов. Такая конфигурация гарантирует, что все работающие лампы подключены к источнику параллельно, то есть на каждую из них подаётся одинаковое напряжение, равное напряжению источника.

Принципиальная схема такой цепи изображена ниже.

Ответ: Схема цепи, удовлетворяющая условиям задачи, изображена на рисунке выше.
