Номер 617, страница 96 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Параллельное соединение проводников - номер 617, страница 96.

Условие.

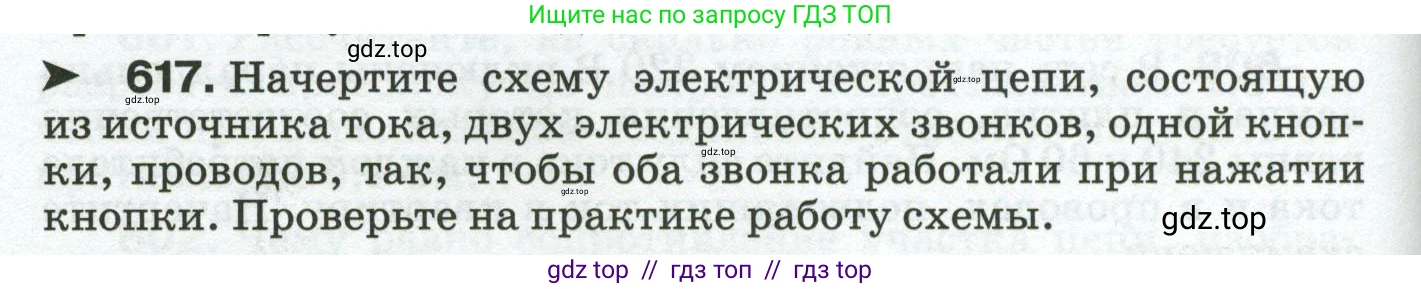

617. Начертите схему электрической цепи, состоящую из источника тока, двух электрических звонков, одной кнопки, проводов, так, чтобы оба звонка работали при нажатии кнопки. Проверьте на практике работу схемы.

Решение.

Для того чтобы оба электрических звонка работали одновременно при нажатии одной кнопки, необходимо собрать электрическую цепь, в которой все элементы будут соединены таким образом, чтобы при замыкании цепи кнопкой ток протекал через оба звонка. Существует два основных способа подключения звонков для достижения этой цели: последовательное и параллельное соединение.

Начертите схему электрической цепи, состоящую из источника тока, двух электрических звонков, одной кнопки, проводов, так, чтобы оба звонка работали при нажатии кнопки.

Ниже представлены две возможные схемы, удовлетворяющие условию задачи.

Способ 1: Последовательное соединение

При последовательном соединении все элементы цепи — источник тока, кнопка и оба звонка — включаются в цепь друг за другом, образуя единый контур для протекания тока. Когда кнопка нажимается, цепь замыкается, и ток последовательно проходит через первый и второй звонки, заставляя их работать одновременно.

Способ 2: Параллельное соединение

При параллельном соединении звонки подключаются в отдельные, параллельные друг другу ветви цепи. Ток, проходя через кнопку, разделяется в узловой точке и течет одновременно по двум путям — через первый и второй звонок. Затем токи из обеих ветвей снова соединяются и возвращаются к источнику. Это также обеспечивает одновременную работу обоих звонков.

Ответ: Выше приведены две принципиальные электрические схемы (с последовательным и параллельным соединением звонков), которые являются решением задачи.

Проверьте на практике работу схемы.

Для практической проверки необходимо собрать реальную электрическую цепь по одной из предложенных схем. Для сборки понадобятся: источник постоянного тока (например, батарейка или аккумулятор), два электрических звонка, одна кнопка (кнопочный выключатель) и соединительные провода. После того как все компоненты соединены согласно схеме, следует нажать на кнопку. Если цепь собрана верно и все ее элементы исправны, оба звонка должны зазвонить одновременно. При отпускании кнопки цепь разомкнется, и звонки умолкнут.

Ответ: Проверка на практике заключается в физической сборке схемы и наблюдении за одновременной работой обоих звонков при нажатии на кнопку.
