Часть 1. Глава 2. Динамика. Параграф 14. Взаимодействие тел. Третий закон Ньютона. Решение задач о движении взаимодействующих тел - номер 4, страница 65.

Условие.

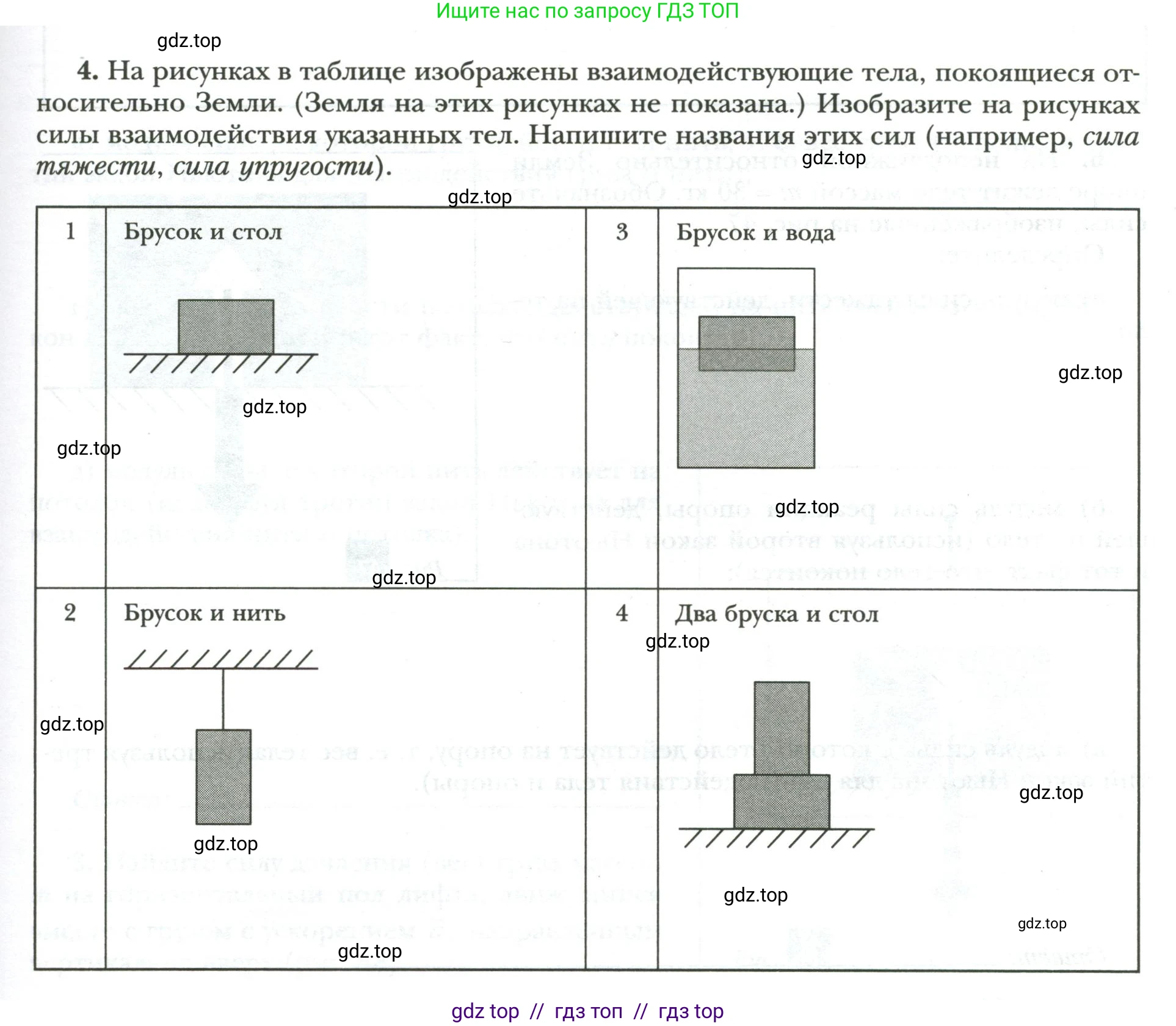

4. На рисунках в таблице изображены взаимодействующие тела, покоящиеся относительно Земли. (Земля на этих рисунках не показана.) Изобразите на рисунках силы взаимодействия указанных тел. Напишите названия этих сил (например, сила тяжести, сила упругости).

1.

Брусок и стол

Сила тяжести ($F_g$)

Сила нормальной реакции опоры ($\text{N}$) - сила упругости

3.

Брусок и вода

Сила тяжести ($F_g$)

Архимедова сила ($F_A$)

2.

Брусок и нить

Сила тяжести ($F_g$)

Сила натяжения нити ($\text{T}$) - сила упругости

4.

Два бруска и стол

На верхний брусок:

Сила тяжести ($F_{g1}$)

Сила нормального давления от нижнего бруска ($N_{12}$)

На нижний брусок:

Сила тяжести ($F_{g2}$)

Сила нормального давления от верхнего бруска ($N_{21}$)

Сила нормальной реакции опоры от стола ($N_{стол}$) - сила упругости

Решение.

1. Брусок и стол

На брусок действуют две силы: сила тяжести ($F_{тяж}$), направленная вертикально вниз, и сила упругости ($N$), которую также называют силой нормальной реакции опоры, направленная вертикально вверх. Сила тяжести — это сила притяжения бруска Землей, а сила упругости возникает из-за деформации стола под весом бруска. Так как брусок находится в равновесии, эти силы скомпенсированы, то есть равны по величине и противоположны по направлению: $\vec{F}_{тяж} + \vec{N} = 0$.

Ответ: На брусок действуют сила тяжести и сила упругости (сила нормальной реакции опоры).

2. Брусок и нить

На брусок, подвешенный на нити, действуют две силы: сила тяжести ($F_{тяж}$), направленная вертикально вниз, и сила упругости ($T$), которую называют силой натяжения нити, направленная вертикально вверх. Сила натяжения возникает из-за растяжения нити. Поскольку брусок покоится, эти силы уравновешивают друг друга: $\vec{F}_{тяж} + \vec{T} = 0$.

Ответ: На брусок действуют сила тяжести и сила упругости (сила натяжения нити).

3. Брусок и вода

На брусок, плавающий в воде, действуют две силы: сила тяжести ($F_{тяж}$), направленная вертикально вниз, и выталкивающая сила ($F_{А}$), или сила Архимеда, направленная вертикально вверх. Выталкивающая сила создается разностью давлений воды на нижнюю и верхнюю грани погруженной части бруска. Условие плавания тела (равновесия) заключается в том, что эти силы равны по модулю и противоположны по направлению: $\vec{F}_{тяж} + \vec{F}_{А} = 0$.

Ответ: На брусок действуют сила тяжести и выталкивающая сила (сила Архимеда).

4. Два бруска и стол

На верхний брусок действуют его сила тяжести ($F_{тяж1}$) и сила упругости (нормальная реакция $N_1$) со стороны нижнего бруска. Они уравновешены: $F_{тяж1} = N_1$. На нижний брусок действуют его сила тяжести ($F_{тяж2}$), сила давления ($P_1$) со стороны верхнего бруска (которую называют весом верхнего бруска) и сила упругости (нормальная реакция $N_2$) со стороны стола. По третьему закону Ньютона, $P_1 = N_1$. Для равновесия нижнего бруска необходимо, чтобы сила реакции стола уравновешивала сумму действующих на него вниз сил: $N_2 = F_{тяж2} + P_1 = F_{тяж2} + F_{тяж1}$.

Ответ: На верхний брусок действуют его сила тяжести и сила упругости со стороны нижнего бруска. На нижний брусок действуют его сила тяжести, вес верхнего бруска (сила упругости) и сила упругости со стороны стола.
