Обсудить в классе. Параграф 68. Газовые законы. Глава 10. Уравнение состояния идеального газа. Газовые законы - номер 2, страница 228.

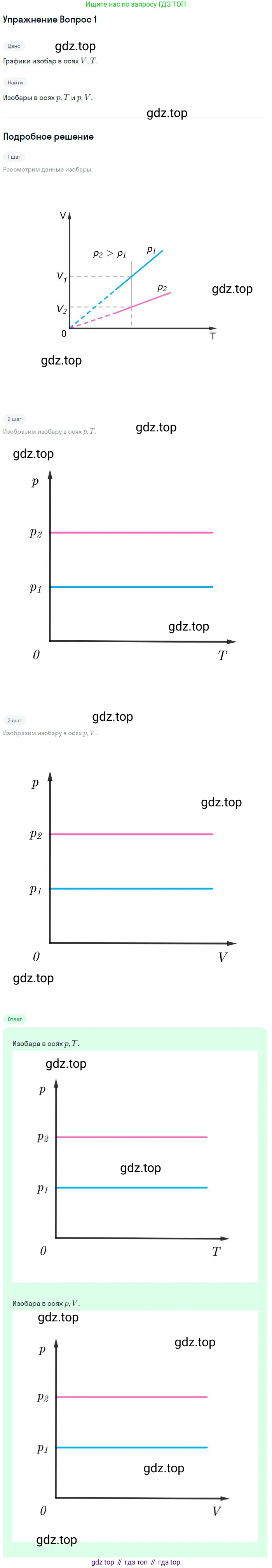

Условие.

Решение.

Решение 3.

Решение:

Изобарный процесс — это термодинамический процесс, который происходит при постоянном давлении ($p = \text{const}$). График такого процесса на диаграммах состояния называется изобарой. Рассмотрим, как выглядят изобары в заданных координатных осях.

в осях p, T

В координатной системе «давление – температура» ($p, T$) изобарный процесс изображается прямой линией. Поскольку по определению давление $p$ в этом процессе не изменяется и равно некоторому постоянному значению $p_0$, то уравнение изобары имеет вид $p = p_0$. Графически это представляет собой прямую, параллельную оси абсцисс (оси температуры $T$) и пересекающую ось ординат (ось давления $p$) в точке $p_0$.

Графическое представление изобары в осях $p, T$:

Ответ: В осях $p, T$ изобара представляет собой прямую, параллельную оси температур $T$.

в осях p, V

В координатной системе «давление – объём» ($p, V$) изобара также является прямой линией. Поскольку давление $p$ постоянно ($p = \text{const}$), то график будет представлять собой прямую, параллельную оси абсцисс (оси объёма $V$) и пересекающую ось ординат (ось давления $p$) в точке, соответствующей значению этого постоянного давления $p_0$.

Графическое представление изобары в осях $p, V$:

Ответ: В осях $p, V$ изобара представляет собой прямую, параллельную оси объёма $V$.
