Номер 558, страница 87 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электрические явления. Последовательное соединение проводников - номер 558, страница 87.

Условие.

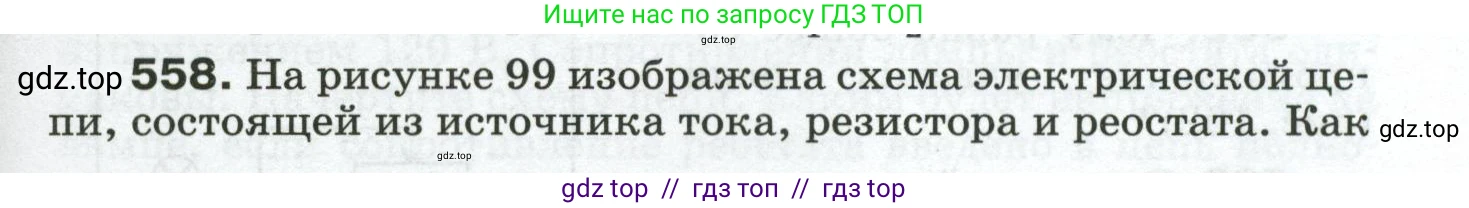

558. На рисунке 99 изображена схема электрической цепи, состоящей из источника тока, резистора и реостата. Как изменяются при передвижении ползунка реостата вправо его сопротивление и сила тока в цепи?

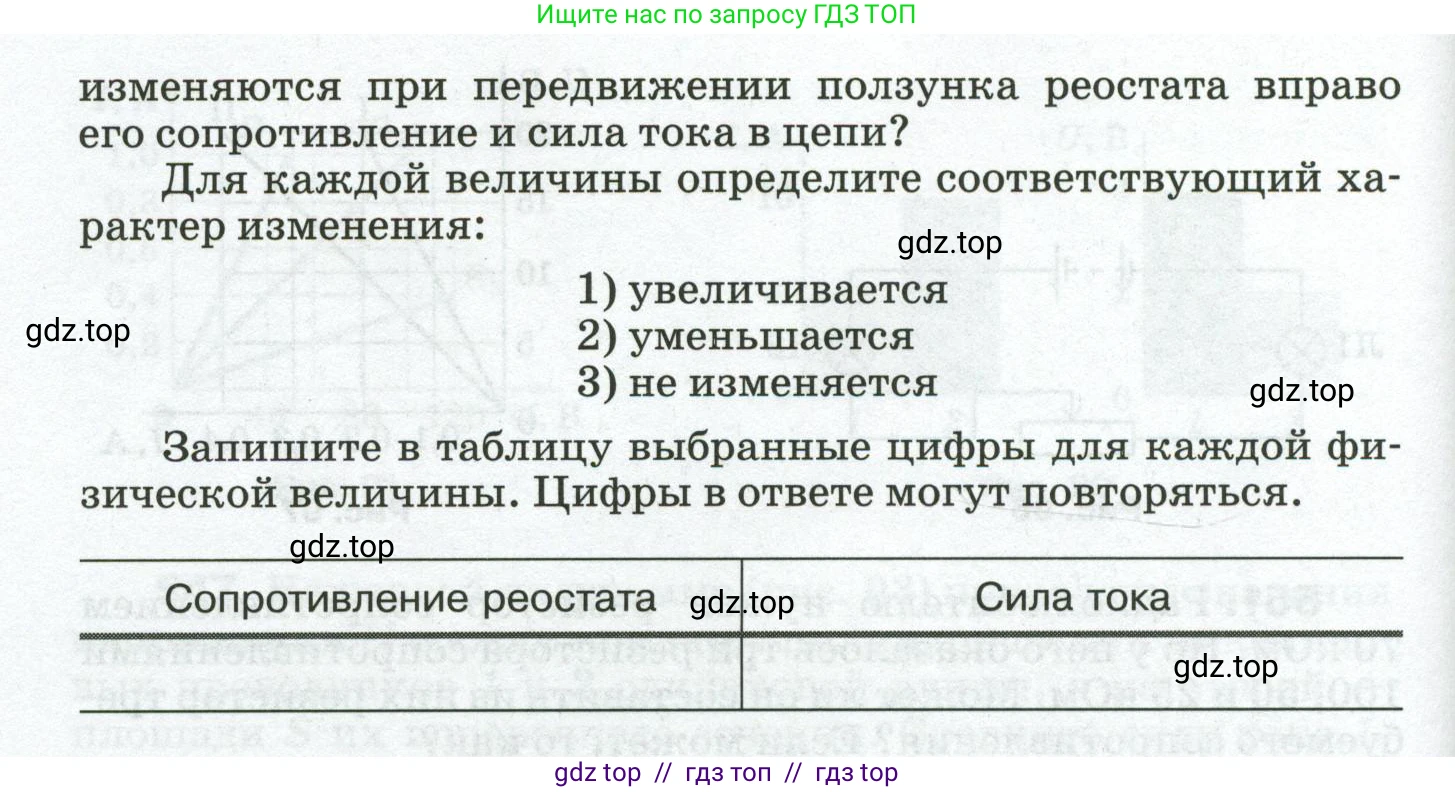

Для каждой величины определите соответствующий характер изменения:

1) увеличивается

2) уменьшается

3) не изменяется

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Сопротивление реостата	Сила тока

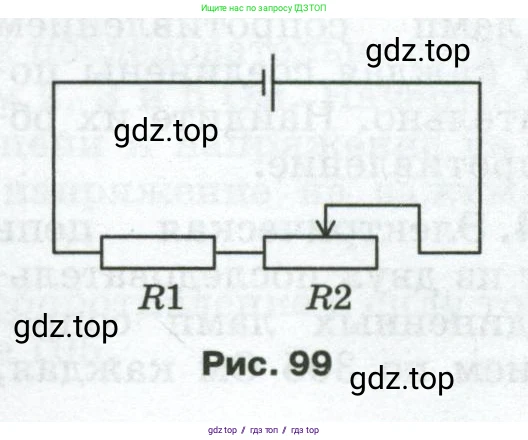

Рис. 99

Решение.

Решение

Сопротивление реостата

Реостат (R2) подключен к цепи таким образом, что ток протекает от его левого вывода до подвижного контакта (ползунка). При перемещении ползунка вправо, длина участка проводника реостата, по которому течет ток, увеличивается. Сопротивление проводника прямо пропорционально его длине, что выражается формулой $R = \rho \frac{L}{S}$, где $\rho$ – удельное сопротивление материала, $\text{L}$ – длина проводника, а $\text{S}$ – площадь его поперечного сечения. Поскольку длина $\text{L}$ активной части реостата увеличивается, его сопротивление также увеличивается. Это соответствует варианту ответа 1.

Ответ: 1.

Сила тока

Резистор R1 и реостат R2 соединены последовательно. Общее сопротивление электрической цепи $R_{общ}$ при последовательном соединении равно сумме сопротивлений всех её элементов: $R_{общ} = R_1 + R_2$. Так как сопротивление реостата $R_2$ увеличивается (как было установлено выше), а сопротивление резистора $R_1$ постоянно, то общее сопротивление цепи $R_{общ}$ тоже увеличивается. Согласно закону Ома для участка цепи, сила тока $\text{I}$ обратно пропорциональна общему сопротивлению цепи: $I = \frac{U}{R_{общ}}$, где $\text{U}$ – напряжение на концах цепи, которое создается источником тока и является постоянной величиной. Поскольку знаменатель дроби ($R_{общ}$) увеличивается, значение силы тока $\text{I}$ в цепи уменьшается. Это соответствует варианту ответа 2.

Ответ: 2.
