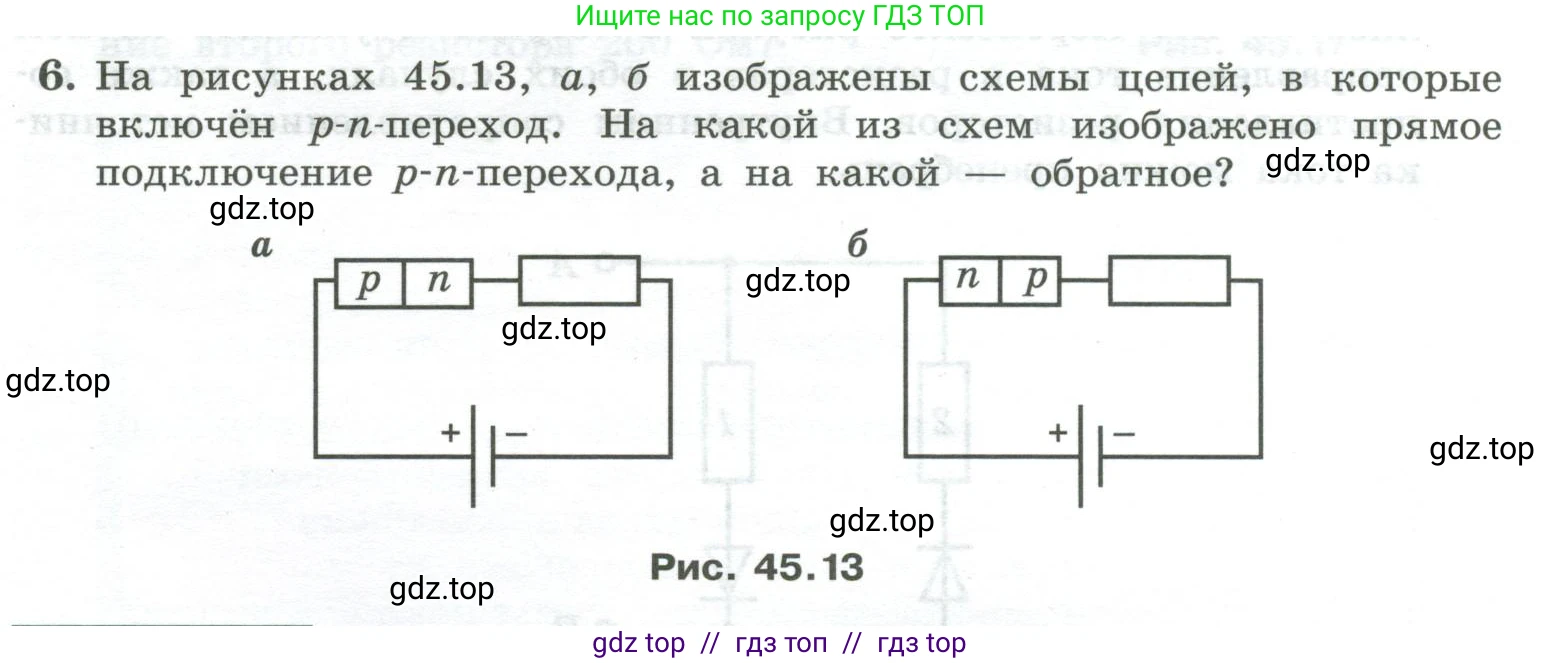

6. На рисунках 45.13, а, б изображены схемы цепей, в которые включён p-n-переход. На какой из схем изображено прямое подключение p-n-перехода, а на какой — обратное?

Рис. 45.13

Решение 2.

Решение

Для определения типа подключения p-n перехода необходимо проанализировать, к каким полюсам источника тока подключены p-область и n-область полупроводника.

Прямое подключение (прямое смещение) p-n перехода возникает, когда p-область, где основными носителями заряда являются положительно заряженные «дырки», подключается к положительному полюсу источника тока, а n-область, где основные носители — отрицательно заряженные электроны, подключается к отрицательному полюсу. При таком подключении высота потенциального барьера на границе p-n перехода уменьшается, и через переход начинает протекать значительный электрический ток. Сопротивление перехода в этом случае мало.

Обратное подключение (обратное смещение) p-n перехода возникает, когда p-область подключается к отрицательному полюсу источника, а n-область — к положительному. Внешнее электрическое поле увеличивает высоту потенциального барьера, препятствуя движению основных носителей заряда через переход. В результате через переход течет лишь очень малый ток (обратный ток), обусловленный неосновными носителями заряда. Сопротивление перехода в этом случае велико.

Применим эти правила к схемам на рисунке.

а

На схеме а p-область p-n перехода соединена с положительным полюсом (+) источника тока, а n-область — с отрицательным полюсом (–). Такое подключение соответствует прямому смещению p-n перехода.

Ответ: На схеме а изображено прямое подключение p-n перехода.

б

На схеме б n-область p-n перехода соединена с положительным полюсом (+) источника тока, а p-область — с отрицательным полюсом (–). Такое подключение соответствует обратному смещению p-n перехода.

Ответ: На схеме б изображено обратное подключение p-n перехода.
