Номер 7, страница 190, часть 2 - гдз по физике 10 класс учебник Генденштейн, Булатова

Часть 2. Электростатика и постоянный электрический ток. Глава VIII. Постоянный электрический ток. Параграф 45. Электрический ток в полупроводниках - номер 7, страница 190.

Условие.

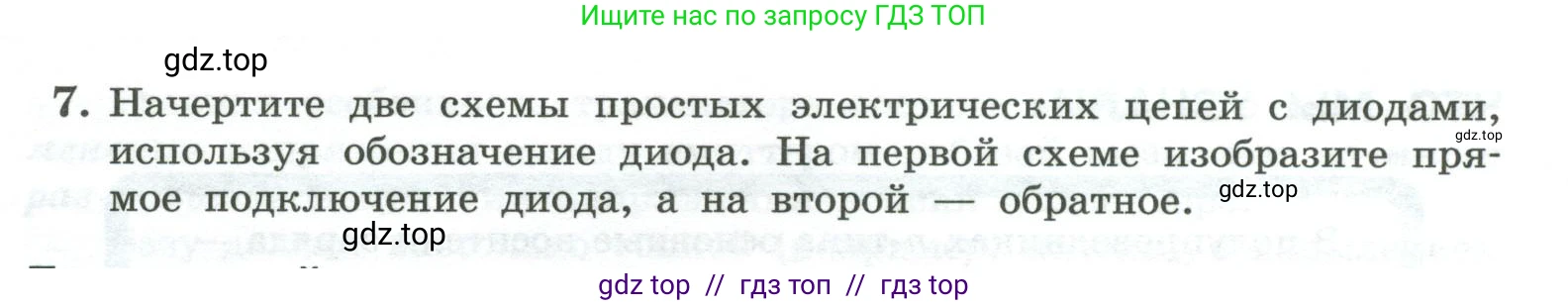

7. Начертите две схемы простых электрических цепей с диодами, используя обозначение диода. На первой схеме изобразите прямое подключение диода, а на второй — обратное.

Решение 2.

Прямое подключение диода

В простой электрической цепи, состоящей из источника постоянного тока, диода и резистора (в качестве нагрузки), диод считается включенным в прямом направлении, если его анод (положительный вывод, обозначаемый основанием треугольника в символе) подключен к положительному полюсу источника тока, а катод (отрицательный вывод, обозначаемый линией) — к отрицательному полюсу. В этом случае диод открыт и пропускает через себя электрический ток. Сопротивление диода в таком состоянии очень мало.

Схема прямого подключения диода:

Ответ: Схема электрической цепи с прямым подключением диода изображена выше. Анод диода подключен к положительному полюсу источника, а катод — к отрицательному, что позволяет току протекать через цепь.

Обратное подключение диода

При обратном подключении анод диода подключается к отрицательному полюсу источника тока, а катод — к положительному. В этом случае p-n переход диода смещается в обратном направлении, его сопротивление становится очень большим, и он практически не пропускает ток (действует как разрыв в цепи).

Схема обратного подключения диода:

Ответ: Схема электрической цепи с обратным подключением диода изображена выше. Анод диода подключен к отрицательному полюсу источника, а катод — к положительному. В такой конфигурации диод заперт, и ток в цепи практически отсутствует.
