Часть 1. Глава 1. Кинематика. Параграф 18. Перемещение. Путь - номер 1, страница 48.

Условие.

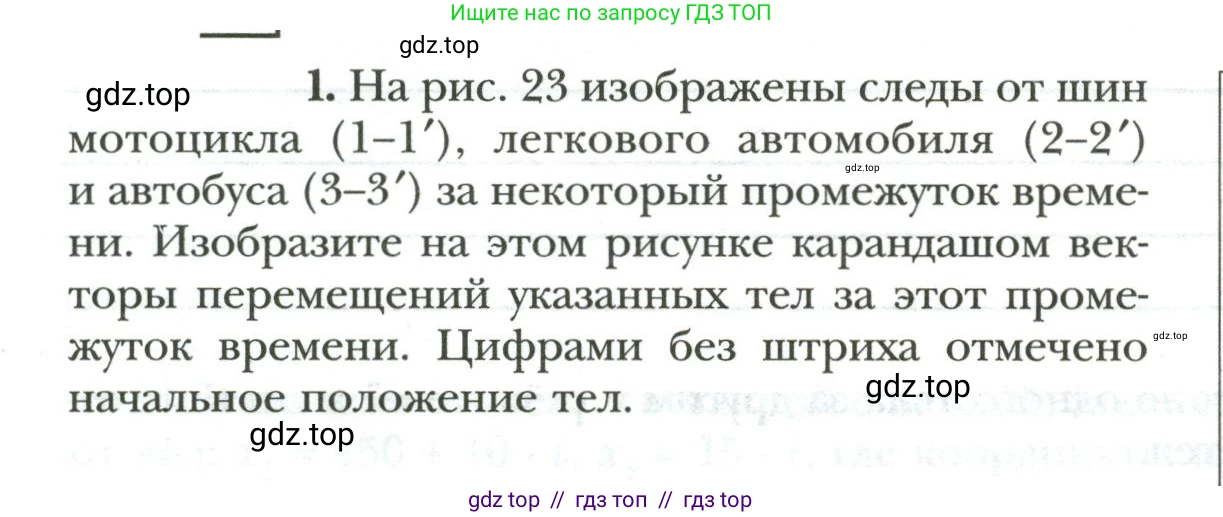

1. На рис. 23 изображены следы от шин мотоцикла (1-1'), легкового автомобиля (2-2') и автобуса (3-3') за некоторый промежуток времени. Изобразите на этом рисунке карандашом векторы перемещений указанных тел за этот промежуток времени. Цифрами без штриха отмечено начальное положение тел.

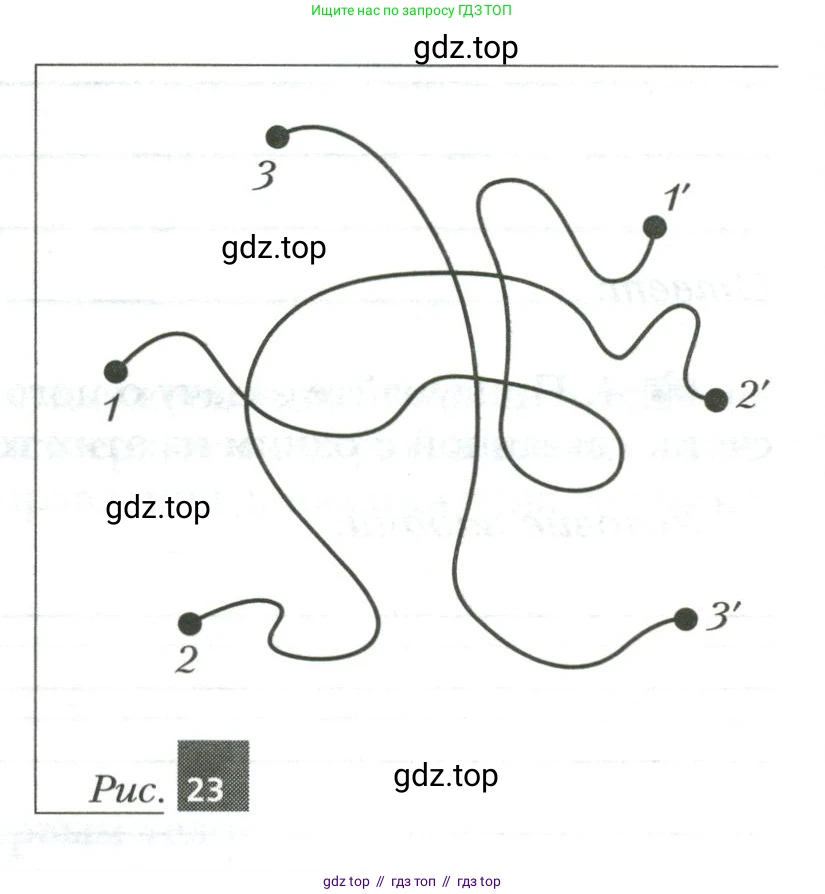

Рис. 23

Решение.

Найти:

Изобразить на рисунке векторы перемещений мотоцикла (1–1'), легкового автомобиля (2–2') и автобуса (3–3').

Решение:

Вектор перемещения ($\vec{s}$) — это направленный отрезок, который соединяет начальное положение тела с его конечным положением. В отличие от траектории (в данном случае — следов от шин), которая показывает весь пройденный путь, вектор перемещения показывает только результирующее изменение положения тела в пространстве.

Для построения векторов перемещений для каждого из транспортных средств необходимо выполнить следующие действия:

1. Определить начальную (без штриха) и конечную (со штрихом) точки для каждого объекта.

2. Провести прямую линию от начальной точки к конечной.

3. Поставить на конце этой линии у конечной точки стрелку, указывающую направление движения.

Таким образом, мы получим три вектора перемещения:

• Вектор перемещения мотоцикла $\vec{s_1}$ — направленный отрезок от точки 1 к точке 1'.

• Вектор перемещения легкового автомобиля $\vec{s_2}$ — направленный отрезок от точки 2 к точке 2'.

• Вектор перемещения автобуса $\vec{s_3}$ — направленный отрезок от точки 3 к точке 3'.

Ответ:

На рисунке ниже красными стрелками изображены искомые векторы перемещений для мотоцикла, легкового автомобиля и автобуса.
