Условие.

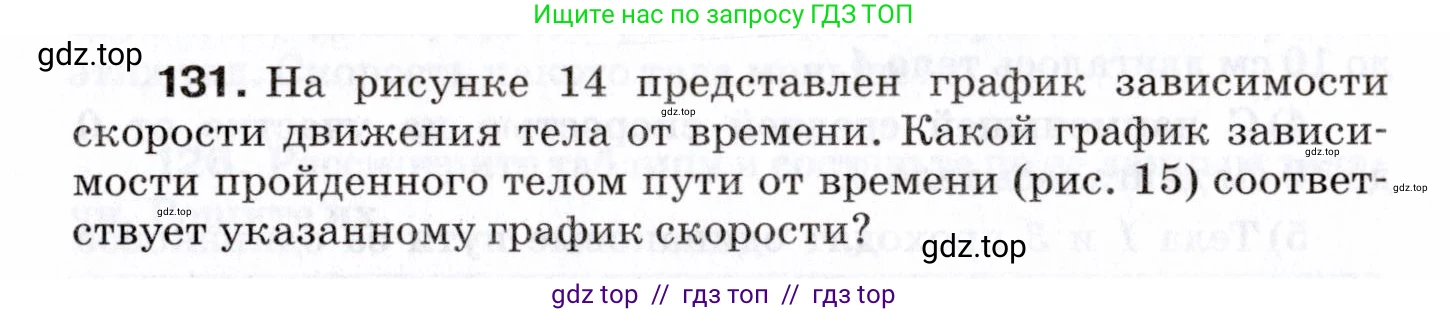

131. На рисунке 14 представлен график зависимости скорости движения тела от времени. Какой график зависимости пройденного телом пути от времени (рис. 15) соответствует указанному графику скорости?

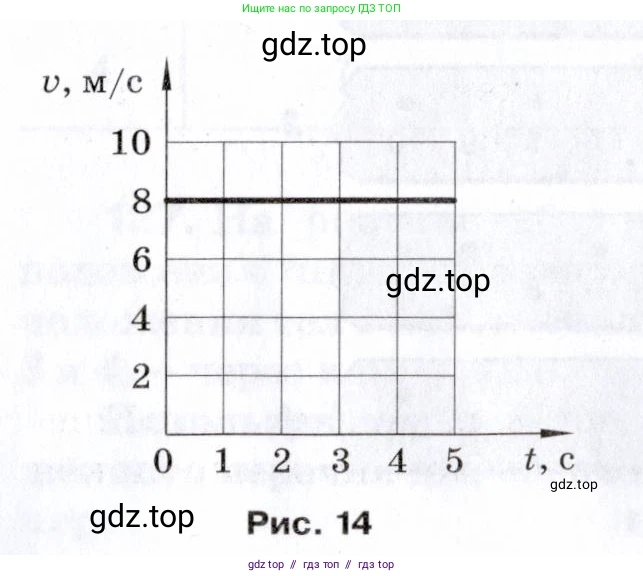

Рис. 14

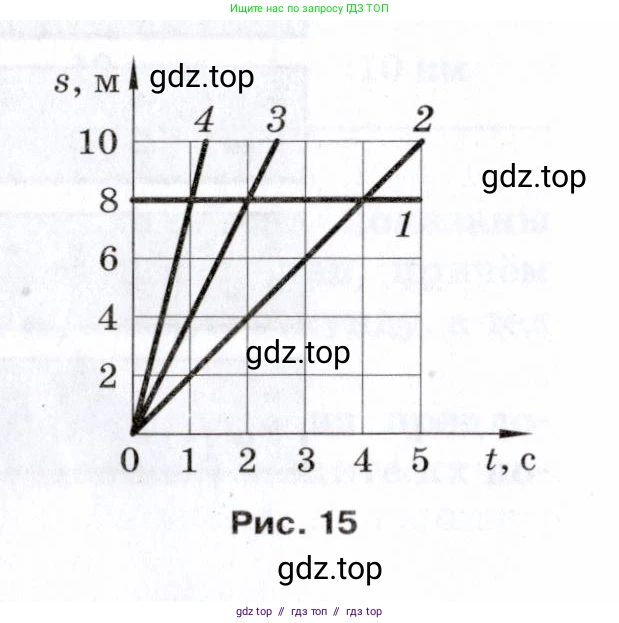

Рис. 15

Решение.

Дано:

График зависимости скорости от времени $v(t)$ (рис. 14).

Из графика $v(t)$ следует, что скорость тела постоянна: $v = 8 \text{ м/с}$.

Найти:

Какой из графиков зависимости пройденного пути от времени $s(t)$ (рис. 15) соответствует данному движению.

Решение:

Из графика на рисунке 14 следует, что тело движется равномерно и прямолинейно со скоростью $v = 8 \text{ м/с}$.

При равномерном прямолинейном движении зависимость пройденного пути $\text{s}$ от времени $\text{t}$ описывается формулой:

$s = v \cdot t$

Это линейная зависимость, графиком которой является прямая линия, проходящая через начало координат. Угловой коэффициент (тангенс угла наклона) этой прямой равен скорости движения $\text{v}$.

Нам необходимо найти на рисунке 15 график, для которого скорость движения равна 8 м/с. Для этого определим скорость для каждого из предложенных графиков, выбрав на каждом из них удобную точку для расчёта.

1. Для графика 1: в момент времени $t = 5 \text{ с}$, путь $s = 8 \text{ м}$. Скорость: $v_1 = s/t = 8 \text{ м} / 5 \text{ с} = 1.6 \text{ м/с}$.

2. Для графика 2: в момент времени $t = 5 \text{ с}$, путь $s = 10 \text{ м}$. Скорость: $v_2 = s/t = 10 \text{ м} / 5 \text{ с} = 2 \text{ м/с}$.

3. Для графика 3: в момент времени $t = 2 \text{ с}$, путь $s = 8 \text{ м}$. Скорость: $v_3 = s/t = 8 \text{ м} / 2 \text{ с} = 4 \text{ м/с}$.

4. Для графика 4: в момент времени $t = 1 \text{ с}$, путь $s = 8 \text{ м}$. Скорость: $v_4 = s/t = 8 \text{ м} / 1 \text{ с} = 8 \text{ м/с}$.

Сравнивая полученные значения скоростей со скоростью, определённой по графику на рисунке 14 ($v = 8 \text{ м/с}$), приходим к выводу, что указанному графику скорости соответствует график пути под номером 4.

Ответ: График 4.
