Часть 2. Глава III. Электрические явления. Параграф 19. Применение закона Ома к последовательному соединению проводников - номер 22, страница 85.

Условие.

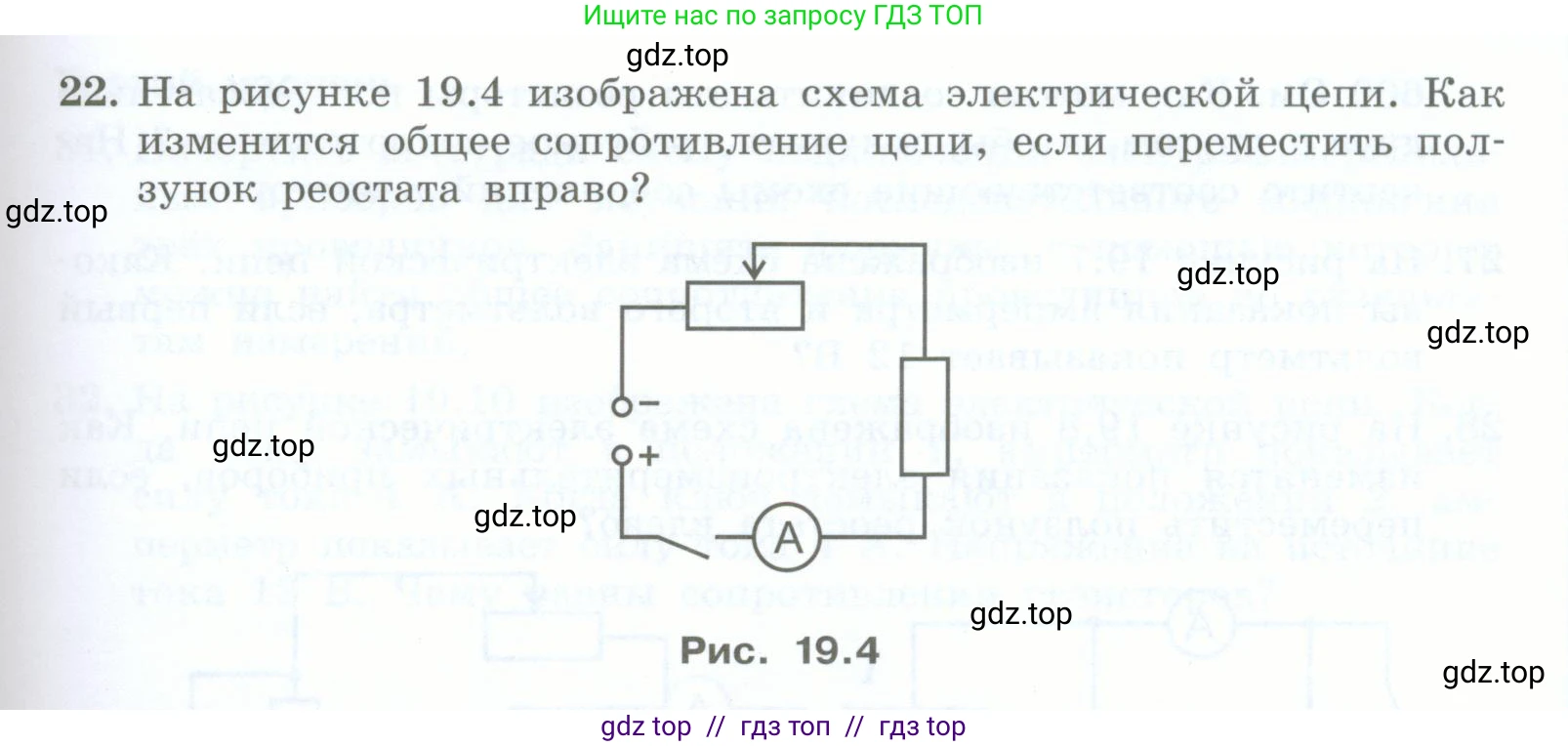

22. На рисунке 19.4 изображена схема электрической цепи. Как изменится общее сопротивление цепи, если переместить ползунок реостата вправо?

Рис. 19.4

Решение.

Решение

В представленной на рисунке электрической цепи реостат и постоянный резистор соединены последовательно. Общее сопротивление цепи при последовательном соединении равно сумме сопротивлений всех ее элементов (сопротивлением амперметра и соединительных проводов пренебрегаем):
$R_{общ} = R_{реост} + R_{рез}$
где $R_{общ}$ — общее сопротивление цепи, $R_{реост}$ — сопротивление активной части реостата, а $R_{рез}$ — сопротивление постоянного резистора.

Сопротивление проводника определяется его геометрическими размерами и материалом по формуле:
$R = \rho \frac{l}{S}$
где $\rho$ — удельное сопротивление материала, $\text{l}$ — длина проводника, $\text{S}$ — площадь его поперечного сечения.

В данной схеме ток входит в реостат через левый вывод и выходит через ползунок. При перемещении ползунка реостата вправо, длина $\text{l}$ проволоки, по которой протекает ток, увеличивается. Поскольку сопротивление реостата $R_{реост}$ прямо пропорционально этой длине, его сопротивление также увеличится.

Так как сопротивление реостата $R_{реост}$ увеличивается, а сопротивление резистора $R_{рез}$ остается неизменным, их сумма, то есть общее сопротивление цепи $R_{общ}$, также увеличится.

Ответ: При перемещении ползунка реостата вправо общее сопротивление цепи увеличится.
