Условие.

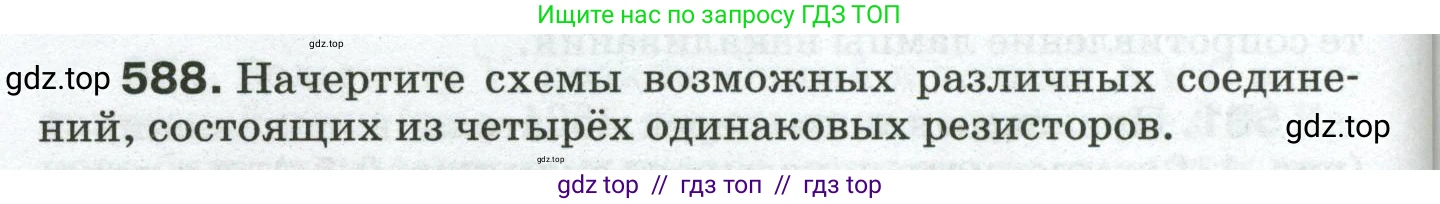

588. Начертите схемы возможных различных соединений, состоящих из четырёх одинаковых резисторов.

Решение.

Для четырёх одинаковых резисторов существует 10 различных схем соединения (топологий), которые можно составить, используя только последовательные и параллельные комбинации. Непоследовательно-параллельные схемы (например, мостовые) для четырёх элементов невозможны. Ниже представлены все возможные схемы с расчётом их эквивалентного сопротивления. Обозначим сопротивление каждого резистора как $\text{R}$.

1. Последовательное соединение

Все четыре резистора соединены последовательно, один за другим.

Эквивалентное сопротивление цепи равно сумме сопротивлений всех резисторов: $R_{общ} = R + R + R + R = 4R$.

Ответ: $R_{общ} = 4R$.

2. Параллельное соединение

Все четыре резистора соединены параллельно.

Величина, обратная эквивалентному сопротивлению, равна сумме величин, обратных сопротивлениям ветвей: $\frac{1}{R_{общ}} = \frac{1}{R} + \frac{1}{R} + \frac{1}{R} + \frac{1}{R} = \frac{4}{R}$. Следовательно, $R_{общ} = \frac{R}{4}$.

Ответ: $R_{общ} = \frac{R}{4}$.

3. Смешанное соединение: один резистор последовательно с группой из трех параллельных

Один резистор соединен последовательно с блоком, состоящим из трех параллельно соединенных резисторов.

Сопротивление параллельного блока: $R_{пар} = (\frac{1}{R} + \frac{1}{R} + \frac{1}{R})^{-1} = \frac{R}{3}$. Общее сопротивление: $R_{общ} = R + R_{пар} = R + \frac{R}{3} = \frac{4R}{3}$.

Ответ: $R_{общ} = \frac{4R}{3}$.

4. Смешанное соединение: один резистор параллельно с группой из трех последовательных

Один резистор соединен параллельно с цепью, состоящей из трех последовательно соединенных резисторов.

Сопротивление последовательной цепи: $R_{посл} = R + R + R = 3R$. Общее сопротивление: $R_{общ} = (\frac{1}{R} + \frac{1}{3R})^{-1} = (\frac{3+1}{3R})^{-1} = \frac{3R}{4}$.

Ответ: $R_{общ} = \frac{3R}{4}$.

5. Смешанное соединение: две параллельные ветви по два последовательных резистора

Схема состоит из двух параллельных ветвей, в каждой из которых по два последовательно соединенных резистора.

Сопротивление каждой ветви: $R_{ветвь} = R + R = 2R$. Общее сопротивление: $R_{общ} = (\frac{1}{2R} + \frac{1}{2R})^{-1} = R$.

Ответ: $R_{общ} = R$.

6. Смешанное соединение: два последовательных блока по два параллельных резистора

Схема состоит из двух последовательно соединенных блоков, в каждом из которых по два параллельно соединенных резистора.

Сопротивление каждого блока: $R_{блок} = (\frac{1}{R} + \frac{1}{R})^{-1} = \frac{R}{2}$. Общее сопротивление: $R_{общ} = \frac{R}{2} + \frac{R}{2} = R$.

Ответ: $R_{общ} = R$.

7. Смешанное соединение: три параллельные ветви, одна из которых содержит два последовательных резистора

Схема состоит из трех параллельных ветвей: две ветви содержат по одному резистору, а третья — два последовательно соединенных резистора.

Сопротивление ветви с двумя резисторами: $\text{2R}$. Общее сопротивление: $R_{общ} = (\frac{1}{2R} + \frac{1}{R} + \frac{1}{R})^{-1} = (\frac{1+2+2}{2R})^{-1} = \frac{2R}{5}$.

Ответ: $R_{общ} = \frac{2R}{5}$.

8. Смешанное соединение: два резистора и блок из двух параллельных соединены последовательно

Схема состоит из двух последовательно соединенных резисторов и блока из двух параллельных резисторов, также соединенных последовательно с первыми двумя.

Сопротивление параллельного блока: $R_{пар} = \frac{R}{2}$. Общее сопротивление: $R_{общ} = R + R + R_{пар} = 2R + \frac{R}{2} = \frac{5R}{2}$.

Ответ: $R_{общ} = \frac{5R}{2}$.

9. Смешанное соединение: резистор последовательно с блоком (резистор параллельно цепи из двух)

Один резистор соединен последовательно с блоком, который состоит из одного резистора, соединенного параллельно с цепью из двух последовательных резисторов.

Сопротивление блока: $R_{блок} = (\frac{1}{R+R} + \frac{1}{R})^{-1} = (\frac{1}{2R} + \frac{1}{R})^{-1} = \frac{2R}{3}$. Общее сопротивление: $R_{общ} = R_{блок} + R = \frac{2R}{3} + R = \frac{5R}{3}$.

Ответ: $R_{общ} = \frac{5R}{3}$.

10. Смешанное соединение: резистор параллельно с ветвью (резистор последовательно с блоком из двух)

Один резистор соединен параллельно с ветвью, которая состоит из одного резистора, соединенного последовательно с блоком из двух параллельных резисторов.

Сопротивление ветви: $R_{ветвь} = R + (\frac{1}{R} + \frac{1}{R})^{-1} = R + \frac{R}{2} = \frac{3R}{2}$. Общее сопротивление: $R_{общ} = (\frac{1}{R} + \frac{1}{R_{ветвь}})^{-1} = (\frac{1}{R} + \frac{1}{3R/2})^{-1} = (\frac{1}{R} + \frac{2}{3R})^{-1} = (\frac{5}{3R})^{-1} = \frac{3R}{5}$.

Ответ: $R_{общ} = \frac{3R}{5}$.
