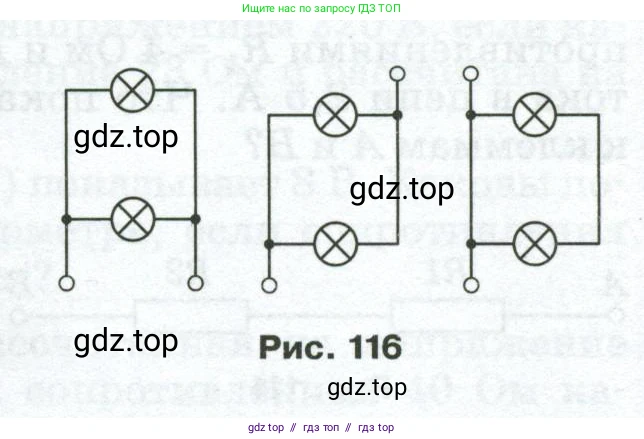

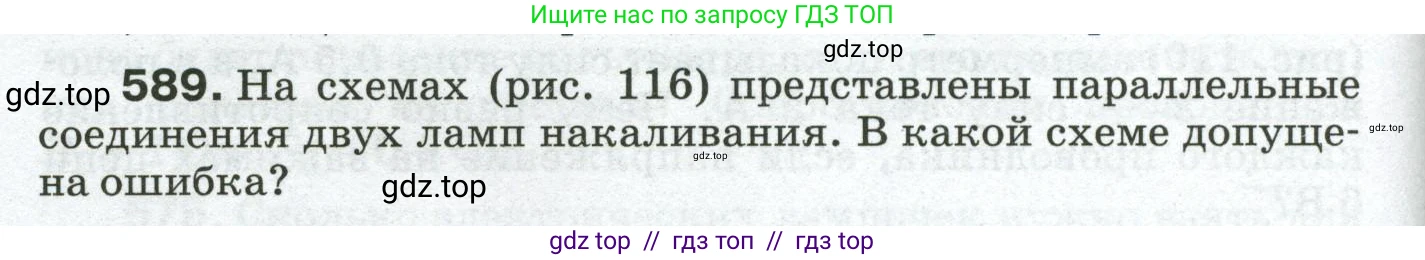

589. На схемах (рис. 116) представлены параллельные соединения двух ламп накаливания. В какой схеме допущена ошибка?

Рис. 116

Решение.

Решение

Чтобы определить, в какой схеме допущена ошибка, проанализируем каждую из них с точки зрения правил параллельного соединения элементов в электрической цепи.

При параллельном соединении компоненты цепи (в данном случае лампы) подключаются к одной и той же паре узлов. Это приводит к тому, что напряжение на каждом из параллельно соединенных элементов одинаково, а общий ток в цепи разветвляется между ними.

• Схема 1 (слева): На этой схеме мы видим, что левые выводы обеих ламп соединены вместе и подключены к одной клемме, а правые выводы обеих ламп также соединены вместе и подключены ко второй клемме. Это является каноническим примером правильного параллельного соединения. Ток, входящий в одну клемму, разделится, пройдет через обе лампы и снова соединится, выходя через вторую клемму.

• Схема 2 (в центре): Эта схема также изображает правильное параллельное соединение. Каждая лампа подключена своими выводами к двум общим точкам — входной и выходной клеммам. Хотя визуально она отличается от первой, электрически она ей эквивалентна. Напряжение на обеих лампах будет одинаковым.

• Схема 3 (справа): В этой схеме допущена грубая ошибка. К клеммам, к которым параллельно подключены лампы, также напрямую подключен проводник без сопротивления (или с очень малым сопротивлением). Этот проводник создает короткое замыкание. Согласно закону Ома, ток всегда течет по пути наименьшего сопротивления. Поэтому при подключении источника напряжения к клеммам этой схемы почти весь ток пойдет через этот проводник, минуя лампы. В результате лампы светиться не будут, а в цепи возникнет ток короткого замыкания, который может вывести из строя источник питания.

Таким образом, третья схема не является рабочей схемой параллельного соединения ламп, а представляет собой короткое замыкание.

Ответ: Ошибка допущена в третьей схеме (справа).
