Условие.

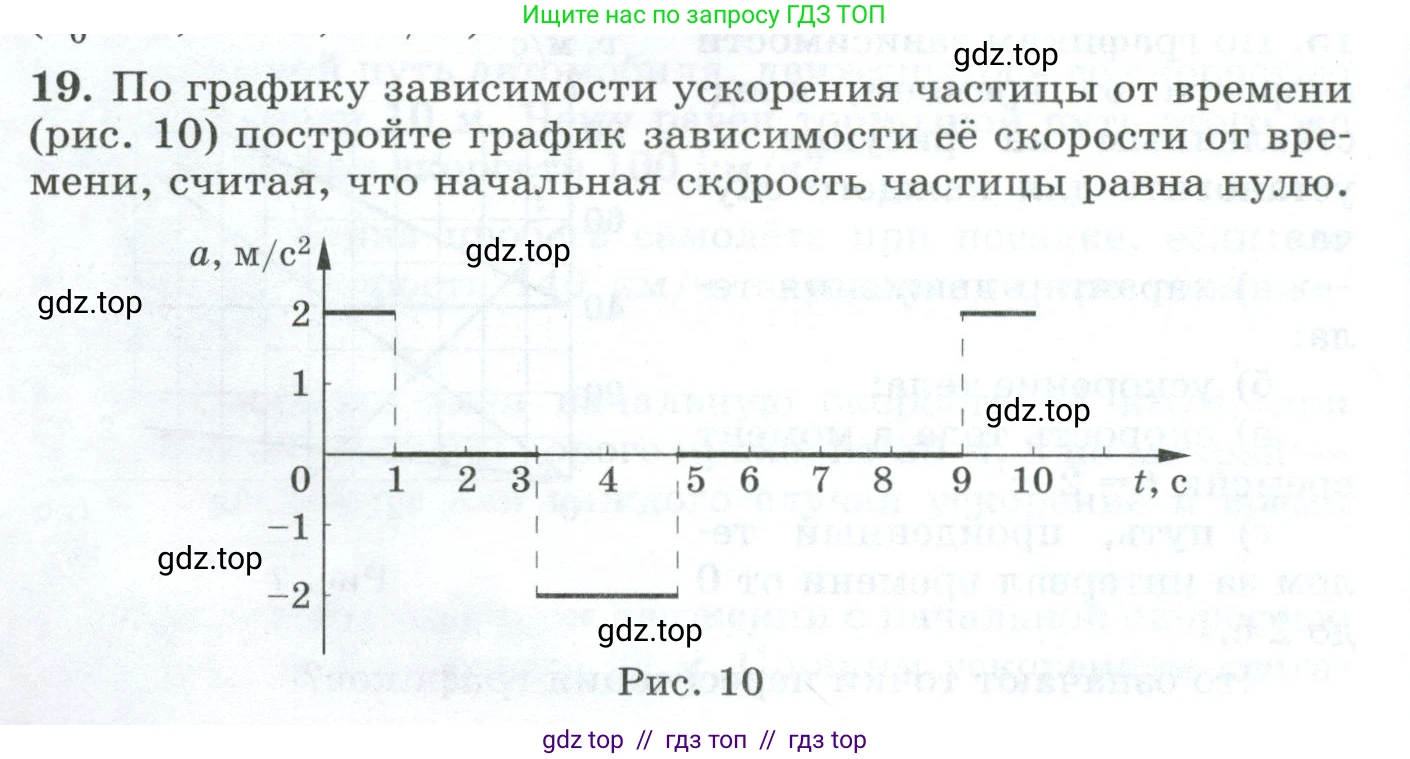

19. По графику зависимости ускорения частицы от времени (рис. 10) постройте график зависимости её скорости от времени, считая, что начальная скорость частицы равна нулю.

Рис. 10

Решение.

Дано:

График зависимости ускорения от времени $a(t)$ (Рис. 10).

Начальная скорость $v_0 = 0$ м/с.

Все данные в условии представлены в системе СИ.

Найти:

Построить график зависимости скорости от времени $v(t)$.

Решение:

Для построения графика зависимости скорости от времени $v(t)$ воспользуемся формулой для скорости при равноускоренном движении: $v = v_{начальная} + a \cdot \Delta t$. Поскольку на каждом из участков, представленных на графике $a(t)$, ускорение постоянно, то движение на каждом участке является равноускоренным (или равномерным, если $a=0$). Это означает, что график $v(t)$ будет состоять из отрезков прямых линий.

Проанализируем движение на каждом временном интервале:

1. Участок $t \in [0, 1]$ c:

На этом интервале ускорение постоянно и равно $a_1 = 2$ м/с$^2$. Начальная скорость по условию равна $v(0) = 0$ м/с. Скорость в любой момент времени $\text{t}$ на этом интервале определяется как $v(t) = v(0) + a_1 t = 0 + 2t = 2t$.

В конце интервала, при $t = 1$ с, скорость частицы достигнет значения: $v(1) = 2 \cdot 1 = 2$ м/с.

На графике $v(t)$ это будет отрезок прямой, соединяющий точки с координатами $(0; 0)$ и $(1; 2)$.

2. Участок $t \in (1, 3]$ c:

На этом интервале ускорение $a_2 = 0$ м/с$^2$. Это означает, что движение равномерное, и скорость частицы не изменяется. Она равна скорости в конце предыдущего интервала: $v(t) = v(1) = 2$ м/с.

На графике $v(t)$ это будет горизонтальный отрезок прямой, соединяющий точки $(1; 2)$ и $(3; 2)$.

3. Участок $t \in (3, 5]$ c:

На этом интервале ускорение постоянно и равно $a_3 = -2$ м/с$^2$. Начальная скорость для этого участка $v(3) = 2$ м/с. Скорость в любой момент времени $\text{t}$ на этом интервале: $v(t) = v(3) + a_3(t - 3) = 2 + (-2)(t-3) = 2 - 2t + 6 = 8 - 2t$.

В конце интервала, при $t = 5$ с, скорость частицы будет: $v(5) = 8 - 2 \cdot 5 = -2$ м/с.

На графике $v(t)$ это будет отрезок прямой, соединяющий точки $(3; 2)$ и $(5; -2)$.

4. Участок $t \in (5, 9]$ c:

На этом интервале ускорение снова равно нулю: $a_4 = 0$ м/с$^2$. Скорость частицы остается постоянной и равной скорости в конце предыдущего интервала: $v(t) = v(5) = -2$ м/с.

На графике $v(t)$ это будет горизонтальный отрезок прямой, соединяющий точки $(5; -2)$ и $(9; -2)$.

5. Участок $t \in (9, 10]$ c:

На этом интервале ускорение постоянно и равно $a_5 = 2$ м/с$^2$. Начальная скорость для этого участка $v(9) = -2$ м/с. Скорость в любой момент времени $\text{t}$ на этом интервале: $v(t) = v(9) + a_5(t - 9) = -2 + 2(t - 9) = -2 + 2t - 18 = 2t - 20$.

В конце интервала, при $t = 10$ с, скорость частицы будет: $v(10) = 2 \cdot 10 - 20 = 0$ м/с.

На графике $v(t)$ это будет отрезок прямой, соединяющий точки $(9; -2)$ и $(10; 0)$.

Ответ:

Итоговый график зависимости скорости от времени $v(t)$ представляет собой ломаную линию, которая последовательно соединяет точки с координатами: $(0; 0)$, $(1; 2)$, $(3; 2)$, $(5; -2)$, $(9; -2)$ и $(10; 0)$.
