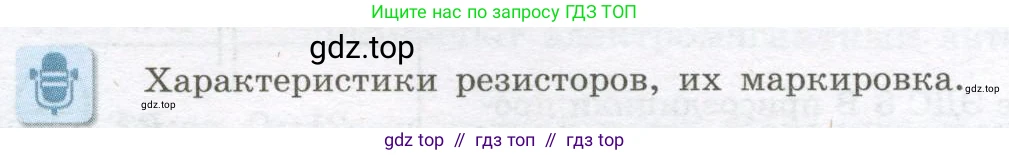

Характеристики резисторов, их маркировка.

Резистор — это пассивный элемент электрической цепи, обладающий определённым электрическим сопротивлением. Его основная функция — ограничение тока и создание падения напряжения в схеме. Ключевые характеристики и системы маркировки позволяют правильно выбирать и применять резисторы.

Основные характеристики резисторов

Каждый резистор характеризуется набором параметров, определяющих его применимость в конкретной схеме.

Номинальное сопротивление ($\text{R}$) — это основная характеристика, указывающая значение сопротивления, которое должен иметь резистор. Измеряется в Омах (Ом), а также в производных единицах: килоомах (кОм, $1 \text{ кОм} = 10^3 \text{ Ом}$) и мегаомах (МОм, $1 \text{ МОм} = 10^6 \text{ Ом}$). Номинальные значения стандартизированы и входят в ряды предпочтительных чисел (например, E6, E12, E24), что ограничивает номенклатуру производимых резисторов.

Допустимое отклонение (допуск) — это максимально возможное отклонение реального сопротивления резистора от его номинального значения, выраженное в процентах. Наиболее распространены допуски: ±10%, ±5%, ±2%, ±1%. Резисторы с меньшим допуском называют прецизионными (высокоточными).

Номинальная мощность рассеяния ($\text{P}$) — это максимальная мощность, которую резистор может рассеивать в виде тепла в течение длительного времени без перегрева и повреждения. Измеряется в ваттах (Вт). Стандартные значения мощности для выводных резисторов: 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт, 2 Вт и выше. Мощность напрямую связана с физическим размером резистора: чем больше размер, тем выше мощность рассеяния.

Температурный коэффициент сопротивления (ТКС) — параметр, показывающий относительное изменение сопротивления резистора при изменении его температуры на один градус Цельсия (°C) или Кельвин (K). Он показывает, насколько стабильно сопротивление при колебаниях температуры. Измеряется в ppm/°C (миллионная доля на градус Цельсия).

Предельное рабочее напряжение — максимальное напряжение, которое можно прикладывать к резистору без риска электрического пробоя.

Ответ: Основными характеристиками резистора являются его номинальное сопротивление, допуск (точность), номинальная мощность рассеяния и температурный коэффициент сопротивления, которые определяют его электрические свойства и условия эксплуатации.

Маркировка резисторов

Маркировка наносится на корпус резистора для идентификации его параметров. Существует несколько систем маркировки.

1. Цветовая маркировка

Чаще всего применяется для выводных резисторов осевого типа. Представляет собой набор из 3-6 цветных полос. Полосы читаются слева направо, при этом полоса допуска обычно шире остальных и находится с правого края.

Значения цветов:
• Черный: 0
• Коричневый: 1, допуск ±1%
• Красный: 2, допуск ±2%
• Оранжевый: 3
• Желтый: 4
• Зеленый: 5, допуск ±0.5%
• Синий: 6, допуск ±0.25%
• Фиолетовый: 7, допуск ±0.1%
• Серый: 8
• Белый: 9
• Золотой: множитель $10^{-1}$, допуск ±5%
• Серебряный: множитель $10^{-2}$, допуск ±10%

Расшифровка по количеству полос:
- 4 полосы: первые две — значащие цифры, третья — множитель (степень десяти), четвертая — допуск.
Пример: коричневый, черный, красный, золотой. $10 \times 10^2 \text{ Ом} = 1000 \text{ Ом} = 1 \text{ кОм}$, допуск ±5%. - 5 полос: первые три — значащие цифры, четвертая — множитель, пятая — допуск (используется для прецизионных резисторов).
Пример: зеленый, синий, черный, оранжевый, коричневый. $560 \times 10^3 \text{ Ом} = 560 \text{ кОм}$, допуск ±1%. - 6 полос: то же, что и 5 полос, но шестая полоса указывает на ТКС.

2. Кодовая (цифро-буквенная) маркировка

Используется для резисторов для поверхностного монтажа (SMD) и некоторых выводных резисторов.

Для выводных резисторов: буквы R, K, M используются в качестве десятичной запятой и для обозначения множителя.
- R или E: единицы Ом. Пример: 5R6 = 5.6 Ом. - K: килоомы. Пример: 2K7 = 2.7 кОм. - M: мегаомы. Пример: 1M2 = 1.2 МОм. - Если буква стоит в конце, она обозначает множитель. Пример: 470K = 470 кОм.

Для SMD-резисторов:
- 3-значный код: Первые две цифры — значение, третья — множитель (степень 10).
Пример: 123 = $12 \times 10^3 = 12 \text{ кОм}$. - 4-значный код: Первые три цифры — значение, четвертая — множитель.
Пример: 5101 = $510 \times 10^1 = 5.1 \text{ кОм}$. - Код EIA-96 (1% допуск): Состоит из двух цифр (код значения) и буквы (код множителя). Расшифровка требует специальных таблиц.
Пример: `25F`. По таблице `25` = 178, множитель `F` = $10^5$. Сопротивление: $178 \times 10^5 \text{ Ом} = 17.8 \text{ МОм}$.

Ответ: Маркировка резисторов бывает цветовой (набор цветных полос) и кодовой (цифры и буквы), она позволяет однозначно определить номинальное сопротивление, допуск и, в некоторых случаях, другие параметры, такие как ТКС.
