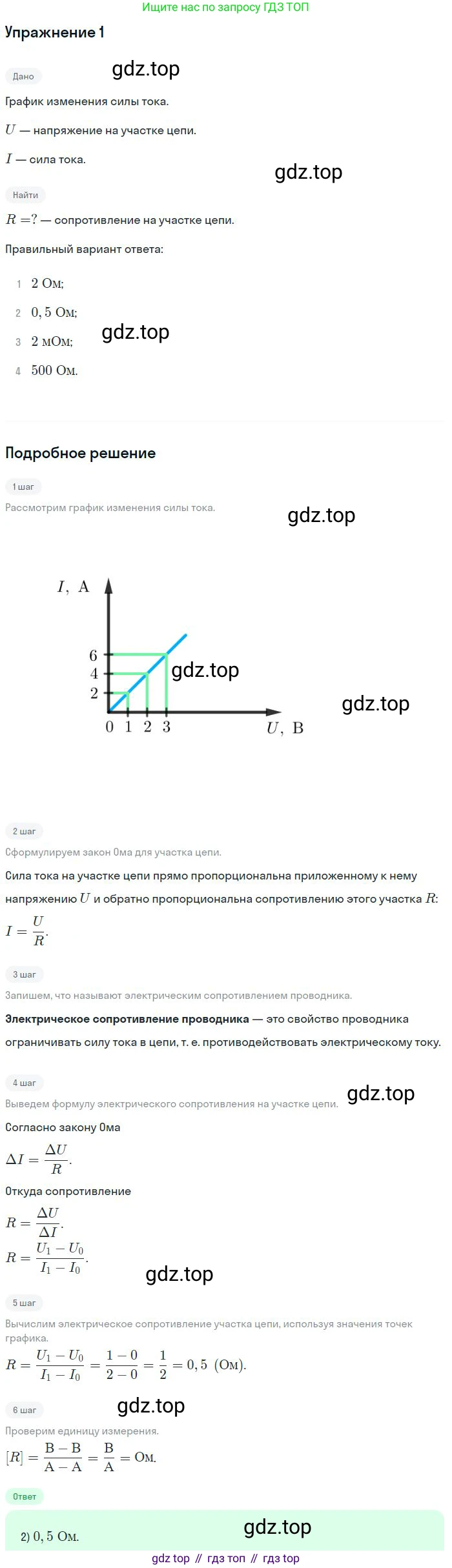

Дано:

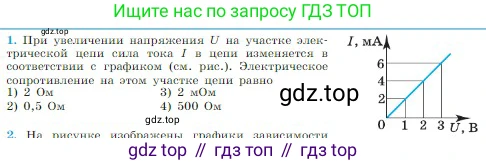

Из графика зависимости силы тока $I$ от напряжения $U$ на участке цепи выберем точку с удобными координатами. Например, при напряжении $U = 2$ В сила тока в цепи составляет $I = 4$ мА.

$I = 4 \text{ мА} = 4 \cdot 10^{-3} \text{ А}$

Найти:

Электрическое сопротивление $R$.

Решение:

Для определения электрического сопротивления участка цепи воспользуемся законом Ома. Закон Ома для участка цепи устанавливает связь между силой тока $I$, напряжением $U$ и сопротивлением $R$.

Формула закона Ома:

$I = \frac{U}{R}$

Из этой формулы выразим искомое сопротивление $R$:

$R = \frac{U}{I}$

Подставим в формулу значения напряжения и силы тока, взятые из графика. Силу тока необходимо выразить в единицах СИ (Амперах).

$R = \frac{2 \text{ В}}{4 \cdot 10^{-3} \text{ А}} = \frac{2}{0,004} \text{ Ом} = 500 \text{ Ом}$

Таким образом, электрическое сопротивление на данном участке цепи равно 500 Ом. Этот результат соответствует варианту ответа под номером 4.

Ответ: 4) 500 Ом.
