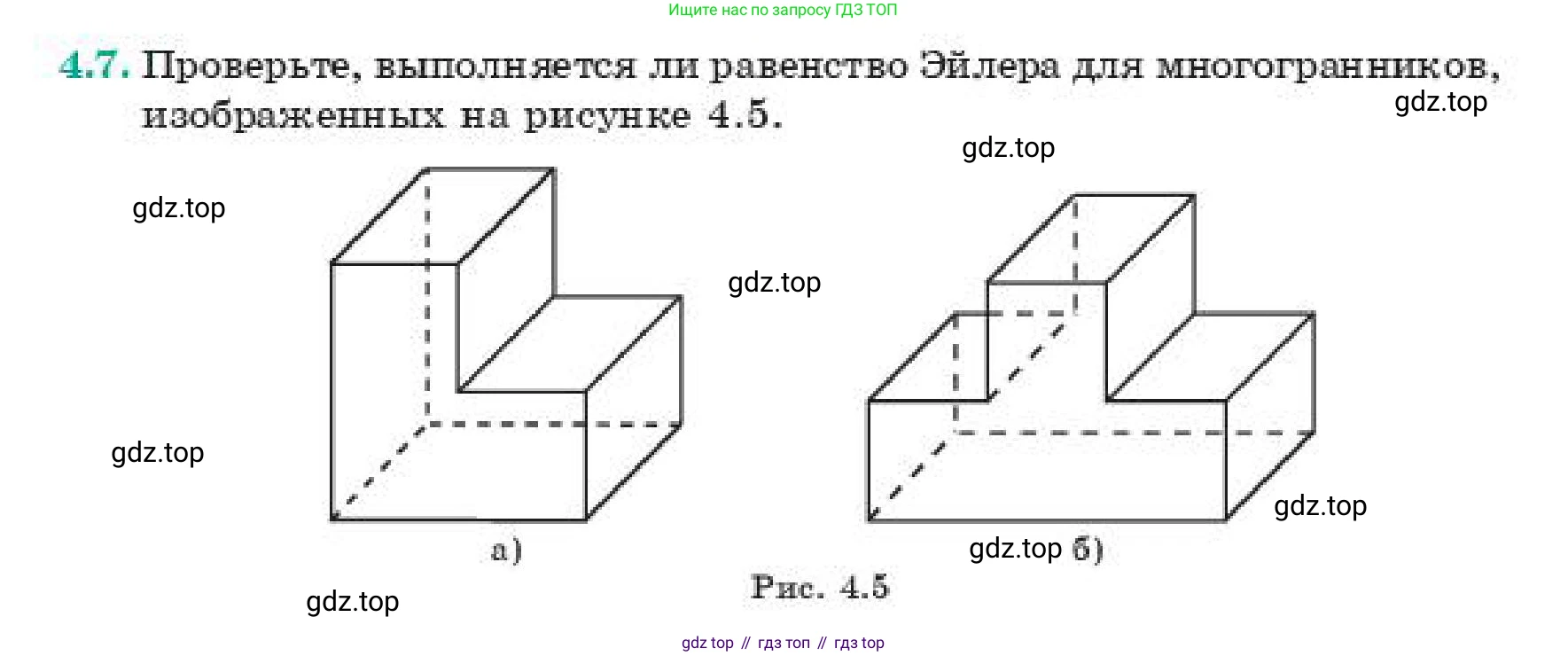

4.7. Проверьте, выполняется ли равенство Эйлера для многогранников, изображенных на рисунке 4.5.

а)

б)

Рис. 4.5

Равенство Эйлера для многогранников, топологически эквивалентных сфере, связывает число их вершин (В), рёбер (Р) и граней (Г) следующей формулой:

$В - Р + Г = 2$

Проверим, выполняется ли это равенство для многогранников, изображенных на рисунке.

а)

Решение

Для многогранника на рисунке а) подсчитаем количество вершин, рёбер и граней.

Вершины (В): Многогранник имеет 4 вершины на нижнем основании и 6 вершин, образующих верхний L-образный контур. Таким образом, общее число вершин составляет $В = 4 + 6 = 10$.

Рёбра (Р): Чтобы найти число рёбер, можно подсчитать сумму степеней всех вершин (степень вершины — это количество рёбер, которые в ней сходятся). Сумма степеней всех вершин равна удвоенному числу рёбер. В данном многограннике каждая из 10 вершин имеет степень 3 (в каждой сходится по 3 ребра). Следовательно, сумма степеней равна $10 \times 3 = 30$. Число рёбер равно $Р = 30 / 2 = 15$.

Грани (Г): Подсчитаем грани многогранника. Он имеет 1 нижнюю грань, 2 верхние грани (прямоугольники), 1 переднюю L-образную грань, 1 заднюю L-образную грань, 1 левую боковую и 1 правую боковую грань. Итого: $Г = 1 + 2 + 1 + 1 + 1 + 1 = 7$.

Подставим найденные значения в формулу Эйлера:

$В - Р + Г = 10 - 15 + 7 = 2$

Равенство Эйлера выполняется.

Ответ: для многогранника а) равенство Эйлера выполняется ($10 - 15 + 7 = 2$).

б)

Решение

Для многогранника на рисунке б) также подсчитаем количество вершин, рёбер и граней.

Вершины (В): У многогранника 4 вершины на нижнем основании. Верхняя поверхность с двумя пазами имеет 12 вершин (по 4 на каждой из трех "ступенек"). Общее число вершин: $В = 4 + 12 = 16$.

Рёбра (Р): Подсчитаем рёбра через степени вершин. У многогранника 4 нижние угловые вершины со степенью 3, и 4 верхние крайние угловые вершины также со степенью 3. Остальные 8 вершин, расположенные по краям двух пазов, имеют степень 4. Сумма степеней всех вершин равна $(4 \times 3) + (4 \times 3) + (8 \times 4) = 12 + 12 + 32 = 56$. Таким образом, число рёбер $Р = 56 / 2 = 28$.

Грани (Г): Подсчитаем грани. Имеется 1 нижняя, 1 передняя, 1 задняя, 1 левая и 1 правая боковая грань. Верхняя поверхность разделена пазами на 3 прямоугольные грани. Каждый из двух пазов состоит из 3 граней (две боковые стенки и дно). Итого: $Г = 1(низ) + 1(перед) + 1(зад) + 1(лево) + 1(право) + 3(верх) + 2 \times 3(пазы) = 5 + 3 + 6 = 14$.

Подставим найденные значения в формулу Эйлера:

$В - Р + Г = 16 - 28 + 14 = 2$

Равенство Эйлера выполняется.

Ответ: для многогранника б) равенство Эйлера выполняется ($16 - 28 + 14 = 2$).
