Глава 2. Движение и взаимодействие тел. Параграф 8. Равномерное движение по окружности - номер 8.26, страница 28.

Условие.

8.26 [д. 9] С какой целью две шестерни соединяют тремя различными способами так, как показано на рисунке II-20?

Рис. II-20

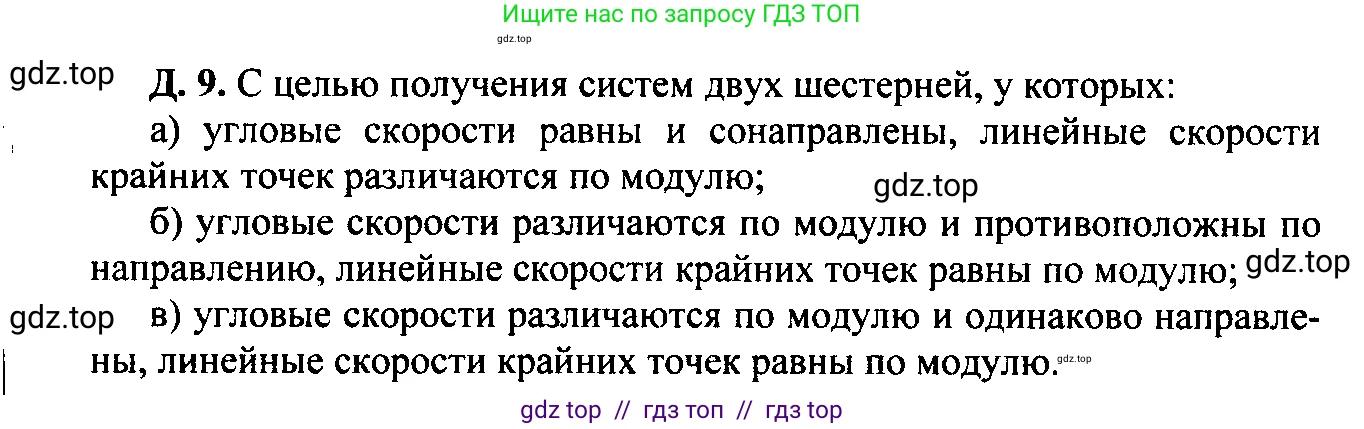

Решение 3.

Решение 4.

Решение 7.

Все три показанных способа соединения шестерен (или зубчатых колес) являются видами механических передач. Их общая цель — передача вращательного движения от одного вала к другому, как правило, с изменением угловой скорости и крутящего момента. Однако каждый способ имеет свои уникальные особенности и применяется для достижения конкретных инженерных задач, связанных с направлением вращения и расстоянием между валами.

Во всех случаях изменение скорости вращения определяется передаточным отношением, которое зависит от соотношения числа зубьев шестерен $z_1$ и $z_2$. Угловая скорость ведомой шестерни $\omega_2$ связана с угловой скоростью ведущей шестерни $\omega_1$ формулой: $\frac{\omega_2}{\omega_1} = \frac{z_1}{z_2}$.

а) На этом рисунке показано внутреннее зубчатое зацепление. Главной особенностью такой передачи является то, что обе шестерни (внешняя 1 и внутренняя 2) вращаются в одном и том же направлении. Такую конструкцию применяют, когда требуется сохранить направление вращения и при этом получить очень компактный механизм, так как одна шестерня располагается внутри другой.

Ответ: Целью является передача вращения между близко расположенными валами с сохранением направления вращения и обеспечением высокой компактности механизма.

б) Здесь изображено внешнее зубчатое зацепление. Это самый распространенный тип зубчатой передачи. Его ключевая характеристика — шестерни вращаются в противоположных направлениях. Если ведущая шестерня 1 вращается по часовой стрелке, то ведомая шестерня 2 будет вращаться против часовой стрелки. Это простейший способ изменить направление вращения в механизме.

Ответ: Целью является передача вращения между близко расположенными валами с изменением направления вращения на противоположное.

в) Этот рисунок иллюстрирует цепную (или ременную) передачу. Такой способ соединения выбирают, когда необходимо передать вращение между валами, которые находятся на значительном расстоянии друг от друга. При таком соединении (называемом открытой передачей) оба колеса (звездочки) 1 и 2 вращаются в одном направлении.

Ответ: Целью является передача вращения между валами, расположенными на большом расстоянии друг от друга.
