Условие.

18 Объясните, как отложить от данного луча угол, равный данному.

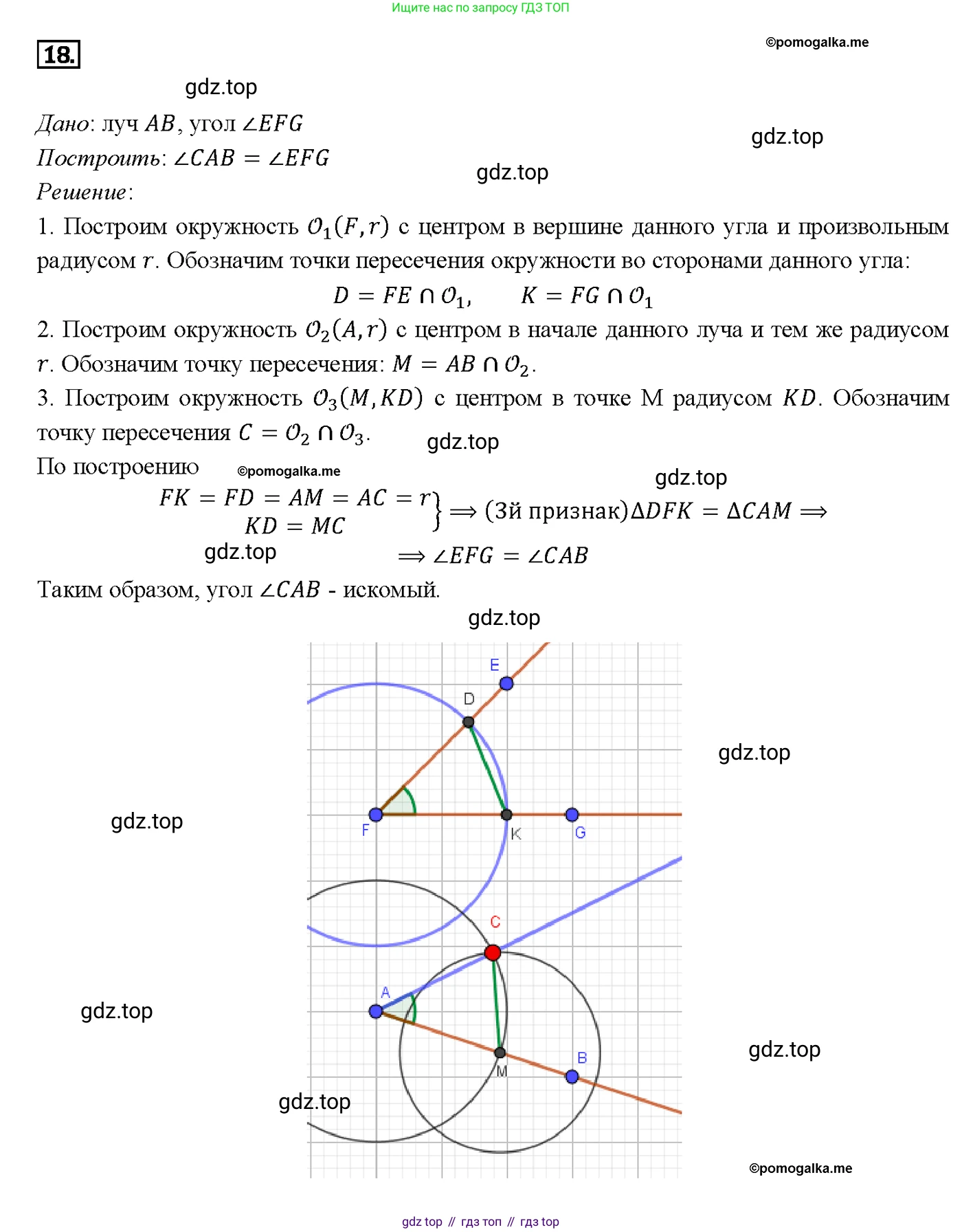

Решение 1.

Решение 4.

Решение 10.

Чтобы отложить от данного луча угол, равный данному, используя циркуль и линейку, необходимо выполнить следующую последовательность построений.

Пусть нам дан некоторый угол с вершиной в точке $A$ и луч $OM$.

1. Возьмем циркуль и установим произвольный, но удобный для работы раствор (радиус $r$). Проведем дугу окружности с центром в вершине $A$ данного угла так, чтобы она пересекла обе стороны угла. Обозначим точки пересечения как $B$ и $C$.

2. Не меняя раствора циркуля (сохраняя тот же радиус $r$), установим его ножку в начало данного луча — точку $O$. Проведем дугу окружности так, чтобы она пересекла луч $OM$. Точку пересечения обозначим как $D$.

3. С помощью циркуля измерим расстояние между точками $B$ и $C$ на исходном угле. Для этого установим ножку циркуля в точку $B$, а грифель — в точку $C$. Теперь раствор циркуля равен длине хорды $BC$.

4. Сохраняя полученный раствор циркуля, установим его ножку в точку $D$ на луче $OM$. Проведем новую дугу так, чтобы она пересекла дугу, построенную в шаге 2. Точку пересечения двух дуг обозначим как $E$.

5. С помощью линейки соединим точку $O$ и точку $E$, проведя луч $OE$.

В результате этих построений мы получим угол $\angle EOM$, который будет равен данному углу $\angle BAC$.

Доказательство:

Рассмотрим два треугольника: $\triangle ABC$, образовавшийся на данном угле, и $\triangle ODE$, который мы построили.

В этих треугольниках стороны $AB$ и $AC$ равны радиусу $r$ по построению (шаг 1). Стороны $OD$ и $OE$ также равны радиусу $r$ по построению (шаги 2 и 4). Следовательно, $AB = AC = OD = OE = r$.

Сторона $BC$ была измерена циркулем, и на это же расстояние была построена сторона $DE$ (шаги 3 и 4). Значит, $BC = DE$.

Таким образом, треугольник $\triangle ABC$ равен треугольнику $\triangle ODE$ по трем сторонам (третий признак равенства треугольников). Из равенства треугольников следует и равенство их соответствующих углов. Следовательно, $\angle BAC = \angle EOD$.

Ответ: Для построения угла, равного данному, от заданного луча необходимо последовательно перенести с помощью циркуля и линейки стороны треугольника, образованного вершиной исходного угла и двумя точками на его сторонах, создав тем самым равный ему треугольник с вершиной в начале данного луча.
