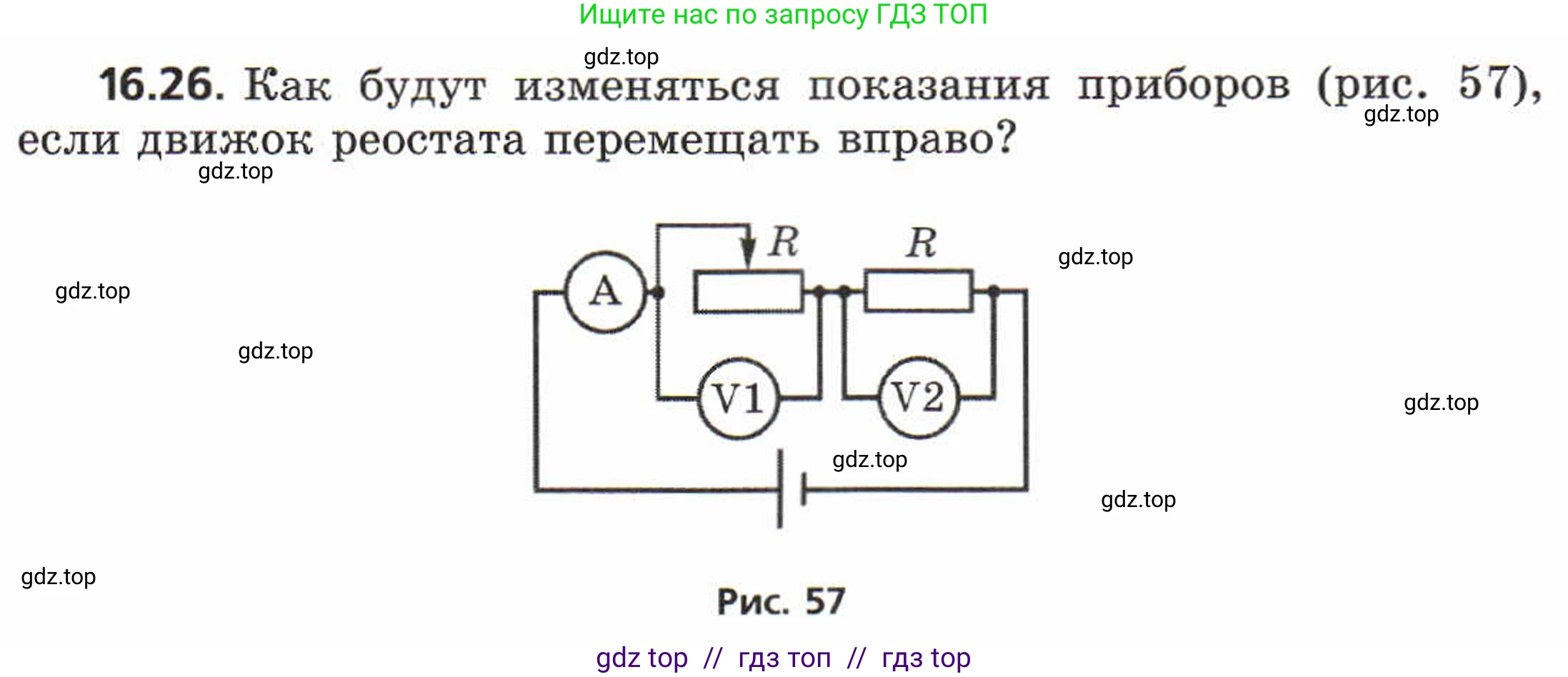

16.26. Как будут изменяться показания приборов (рис. 57), если движок реостата перемещать вправо?

Рис. 57

Решение.

Решение

Рассмотрим электрическую цепь, представленную на рисунке. Она состоит из источника постоянного напряжения $\text{U}$, реостата (переменного резистора) с сопротивлением $R_1$, постоянного резистора с сопротивлением $R_2$, амперметра A и двух вольтметров V1 и V2. Реостат и резистор соединены последовательно. Амперметр включен в цепь последовательно и измеряет общую силу тока $\text{I}$. Вольтметр V1 подключен параллельно реостату и измеряет напряжение на нем ($U_1$). Вольтметр V2 подключен параллельно постоянному резистору и измеряет напряжение на нем ($U_2$).

При перемещении движка реостата вправо, длина части проводника, по которой проходит ток, увеличивается. Так как сопротивление проводника прямо пропорционально его длине, сопротивление реостата $R_1$ увеличивается.

Общее сопротивление цепи $R_{общ}$ равно сумме сопротивлений последовательно соединенных элементов: $R_{общ} = R_1 + R_2$. Поскольку $R_1$ увеличивается, а $R_2$ является постоянной величиной, общее сопротивление цепи $R_{общ}$ также увеличивается.

Показания амперметра A

Амперметр измеряет общую силу тока $\text{I}$ в цепи. Согласно закону Ома для полной цепи (считая внутреннее сопротивление источника пренебрежимо малым), сила тока определяется формулой: $I = \frac{U}{R_{общ}}$. Так как напряжение источника $\text{U}$ постоянно, а общее сопротивление $R_{общ}$ увеличивается, сила тока $\text{I}$ в цепи будет уменьшаться.

Ответ: Показания амперметра уменьшатся.

Показания вольтметра V2

Вольтметр V2 измеряет падение напряжения $U_2$ на постоянном резисторе $R_2$. По закону Ома для участка цепи: $U_2 = I \cdot R_2$. Поскольку сила тока $\text{I}$ уменьшается, а сопротивление $R_2$ не изменяется, напряжение $U_2$ также уменьшится.

Ответ: Показания вольтметра V2 уменьшатся.

Показания вольтметра V1

Вольтметр V1 измеряет падение напряжения $U_1$ на реостате $R_1$. Для последовательного соединения выполняется второй закон Кирхгофа: напряжение источника равно сумме падений напряжений на элементах цепи: $U = U_1 + U_2$. Выразим отсюда напряжение на реостате: $U_1 = U - U_2$. Напряжение источника $\text{U}$ постоянно, а напряжение $U_2$, как мы выяснили, уменьшается. Следовательно, разность $U - U_2$ будет увеличиваться, что означает, что показания вольтметра V1 увеличатся.

Этот же вывод можно получить, проанализировав формулу для $U_1$: $U_1 = I \cdot R_1 = \frac{U}{R_1 + R_2} \cdot R_1 = U \frac{R_1}{R_1 + R_2} = U \frac{1}{1 + R_2/R_1}$. При увеличении $R_1$, дробь $R_2/R_1$ уменьшается, знаменатель $(1 + R_2/R_1)$ уменьшается, а вся дробь $\frac{1}{1 + R_2/R_1}$ увеличивается. Следовательно, $U_1$ увеличивается.

Ответ: Показания вольтметра V1 увеличатся.
