Условие.

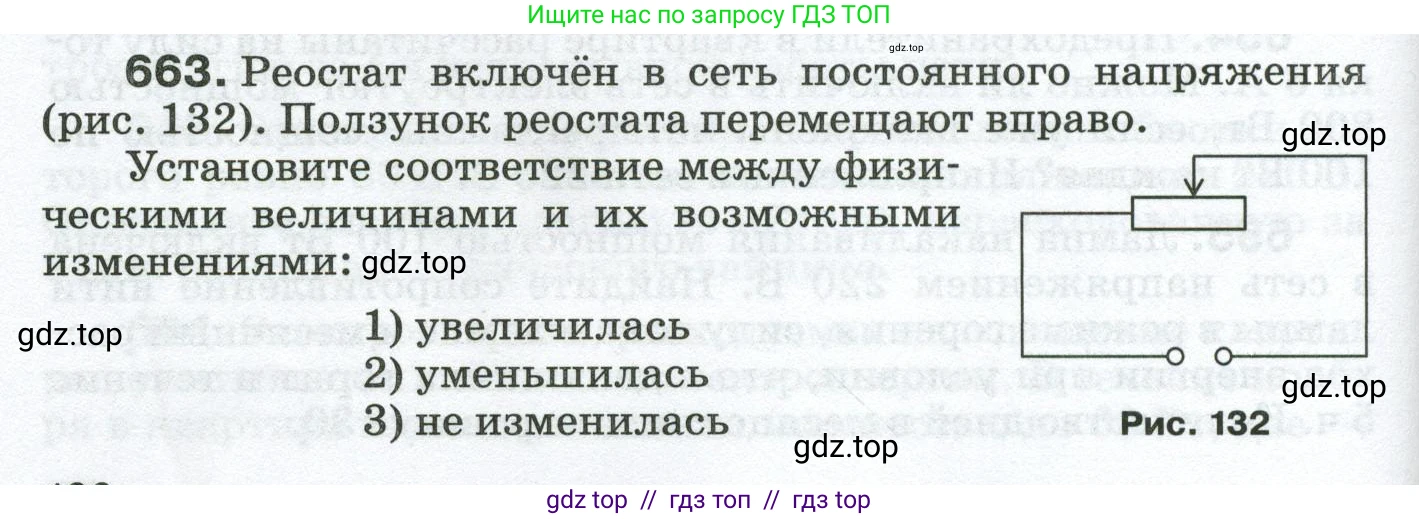

663. Реостат включён в сеть постоянного напряжения (рис. 132). Ползунок реостата перемещают вправо.

Установите соответствие между физическими величинами и их возможными изменениями:

1) увеличилась

2) уменьшилась

3) не изменилась

Рис. 132

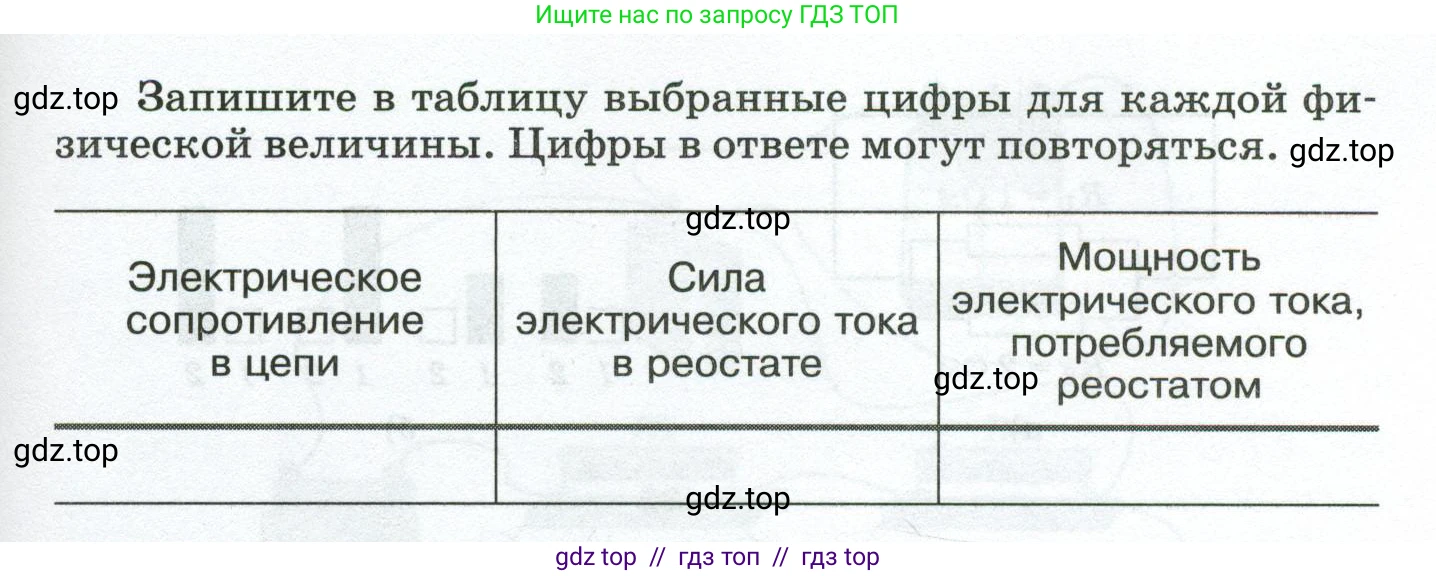

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Электрическое сопротивление в цепи

Сила электрического тока в реостате

Мощность электрического тока, потребляемого реостатом

Решение.

Решение

Электрическое сопротивление в цепи
Сопротивление реостата зависит от длины проволоки, по которой протекает ток. Формула сопротивления: $R = \rho \frac{l}{S}$, где $\rho$ — удельное сопротивление материала, $\text{l}$ — длина проводника, $\text{S}$ — площадь поперечного сечения. Из схемы (рис. 132) видно, что ток входит в левую клемму и выходит через ползунок. Когда ползунок реостата перемещают вправо, длина $\text{l}$ участка проволоки, включенного в цепь, увеличивается. Поскольку сопротивление $\text{R}$ прямо пропорционально длине $\text{l}$, то при увеличении длины сопротивление реостата, а следовательно, и всей цепи, увеличивается.
Ответ: 1.

Сила электрического тока в реостате
Согласно закону Ома для участка цепи, сила тока $\text{I}$ связана с напряжением $\text{U}$ и сопротивлением $\text{R}$ соотношением $I = \frac{U}{R}$. По условию, реостат включён в сеть постоянного напряжения, значит $U = \text{const}$. Как мы выяснили в предыдущем пункте, при перемещении ползунка вправо сопротивление $\text{R}$ увеличивается. Так как сила тока обратно пропорциональна сопротивлению (при постоянном напряжении), то увеличение сопротивления приведёт к уменьшению силы тока в цепи.
Ответ: 2.

Мощность электрического тока, потребляемого реостатом
Мощность, потребляемая реостатом, может быть рассчитана по формуле $P = \frac{U^2}{R}$. Поскольку напряжение $\text{U}$ на клеммах цепи постоянно, а сопротивление $\text{R}$ увеличивается, то потребляемая мощность $\text{P}$ уменьшится, так как она обратно пропорциональна сопротивлению. Это также можно увидеть из формулы $P = U \cdot I$: напряжение $\text{U}$ постоянно, а сила тока $\text{I}$ уменьшается, следовательно, их произведение (мощность $\text{P}$) также уменьшается.
Ответ: 2.

Итоговая таблица:

Электрическое сопротивление в цепи	Сила электрического тока в реостате	Мощность электрического тока, потребляемого реостатом
1	2	2
