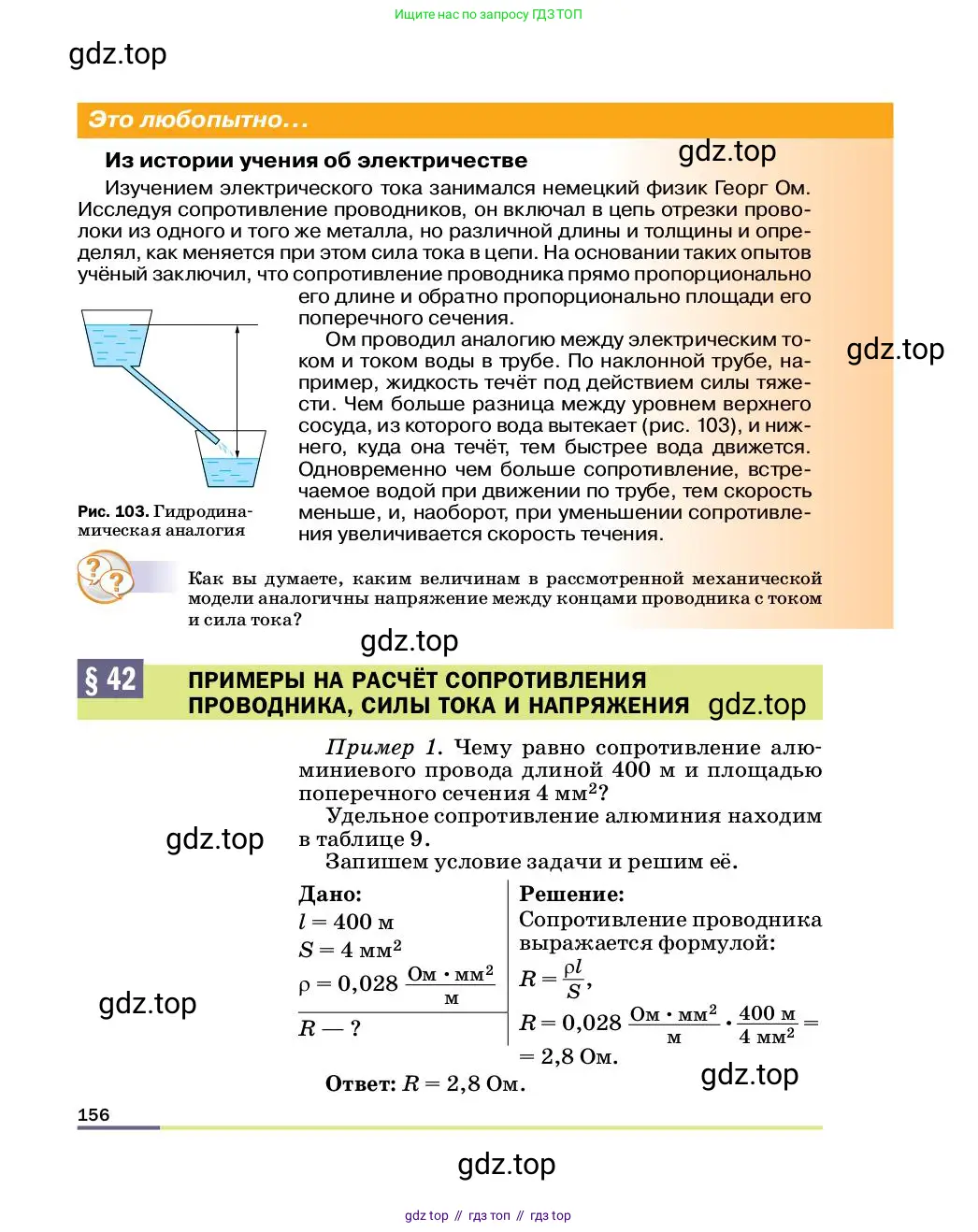

Страница 156 - гдз по физике 8 класс учебник Пёрышкин

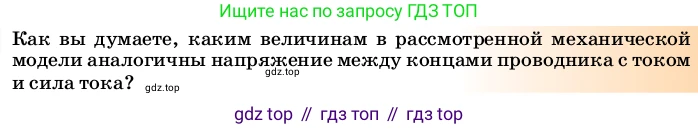

Как вы думаете, каким величинам в рассмотренной механической модели аналогичны напряжение между концами проводника с током и сила тока?

В вопросе подразумевается наиболее распространенная механическая аналогия для электрических цепей — гидравлическая модель. В этой модели проводник с током сравнивается с трубой, по которой течет жидкость (например, вода).

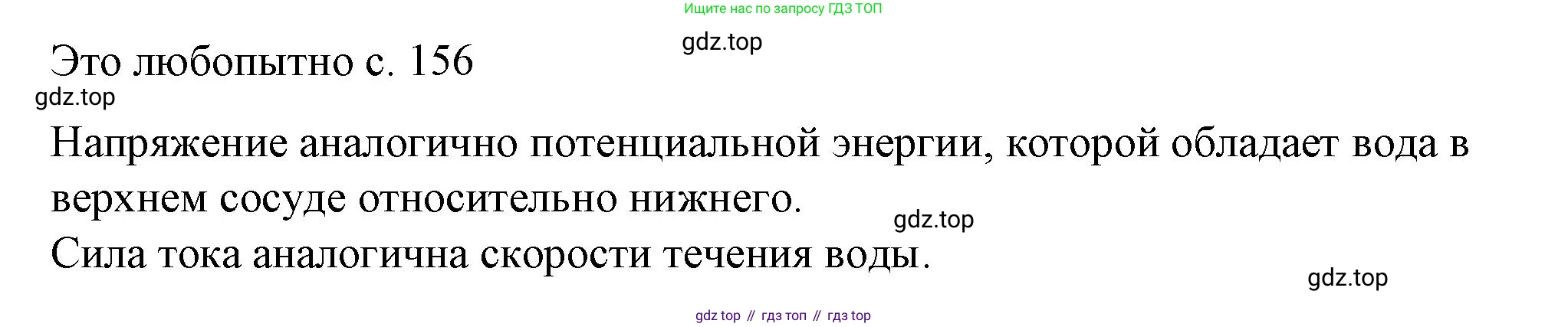

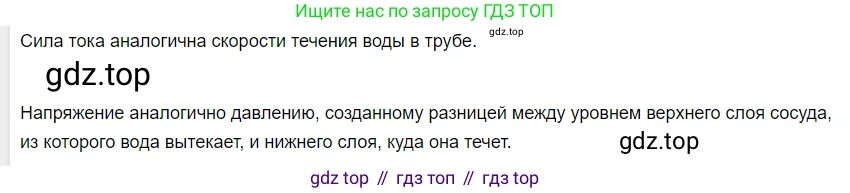

Напряжение между концами проводника с током

Напряжение ($U$), или разность потенциалов, является причиной, по которой возникает и поддерживается электрический ток. Оно создает электрическое поле, которое действует на заряженные частицы и заставляет их двигаться упорядоченно. В гидравлической аналогии величиной, которая заставляет жидкость течь по трубе, является разность давлений ($\Delta p$) между ее концами. Эту разность давлений, в свою очередь, можно сопоставить с перепадом высот ($\Delta h$), из-за которого вода течет под действием силы тяжести. Таким образом, чем выше напряжение, тем «сильнее» поле, и аналогично, чем больше разность давлений, тем интенсивнее поток жидкости.

Ответ: Напряжение аналогично разности давлений или перепаду высот.

Сила тока

Сила тока ($I$) — это физическая величина, которая характеризует интенсивность электрического тока и равна количеству заряда, проходящего через поперечное сечение проводника за единицу времени. В гидравлической модели этой величине полностью соответствует расход жидкости. Расход — это объем или масса жидкости, которая протекает через сечение трубы за единицу времени. Большая сила тока означает интенсивный поток зарядов, что аналогично большому расходу жидкости в трубе.

Ответ: Сила тока аналогична расходу жидкости.
