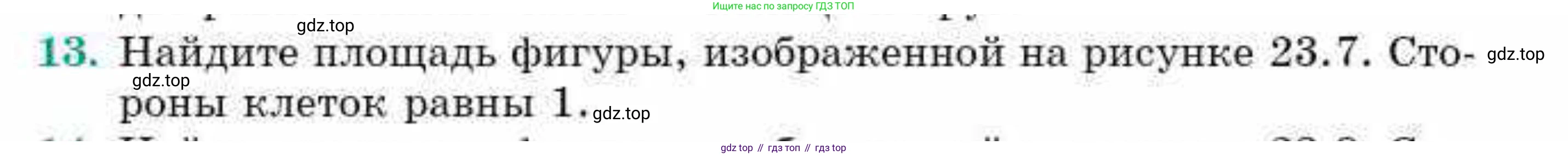

13. Найдите площадь фигуры, изображенной на рисунке 23.7. Стороны клеток равны 1.

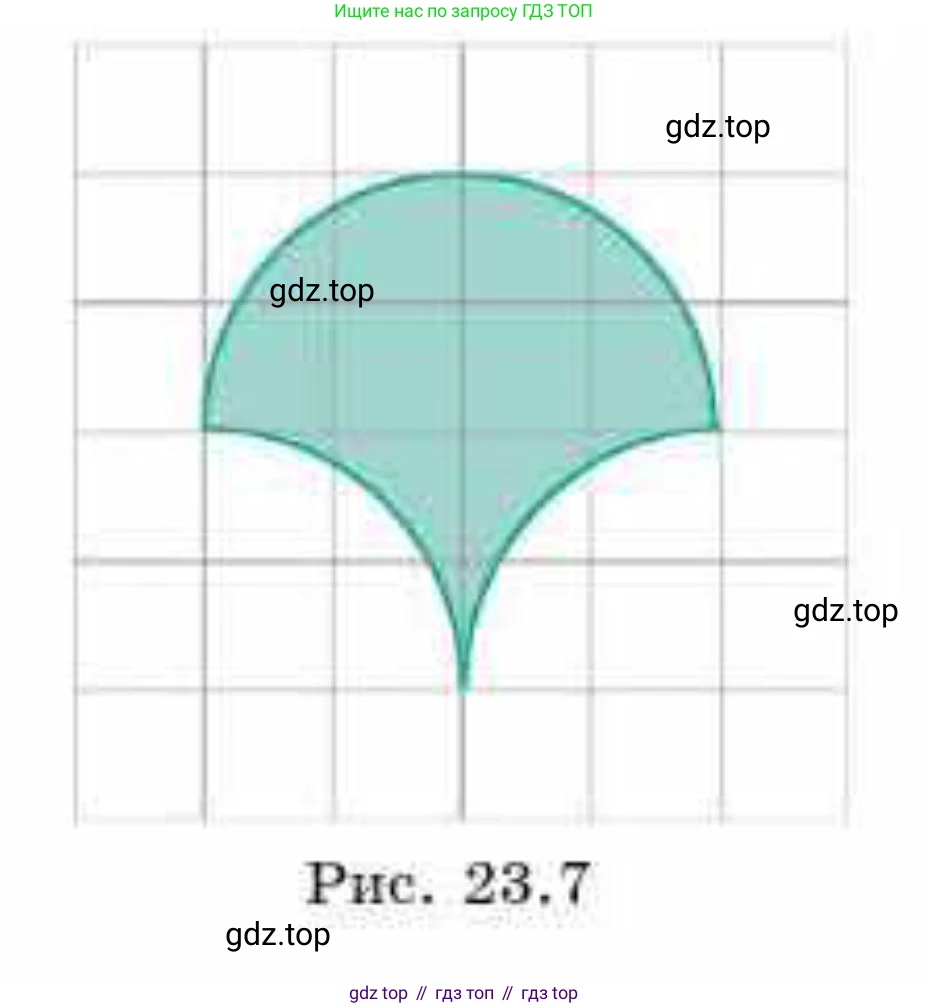

Рис. 23.7

Для нахождения площади фигуры воспользуемся методом декомпозиции. Введем систему координат так, чтобы левый нижний угол сетки, в которую вписана фигура, соответствовал началу координат (0, 0). Поскольку стороны клеток равны 1, мы можем определить координаты ключевых точек фигуры.
Фигура ограничена сверху дугой, соединяющей точки (0, 2) и (4, 2), и снизу двумя дугами, встречающимися в точке (2, 0).
Площадь фигуры можно представить как сумму площадей двух частей, разделенных горизонтальным отрезком, соединяющим точки (0, 2) и (4, 2).

1. Площадь верхней части.
Верхняя часть представляет собой сегмент круга, ограниченный дугой и хордой. Дуга соединяет точки (0, 2) и (4, 2) и имеет вершину в точке (2, 4). Длина хорды равна 4, а высота сегмента равна $4 - 2 = 2$. Это означает, что данный сегмент является полукругом с радиусом $r = 2$. Площадь этого полукруга вычисляется по формуле:
$S_{верх} = \frac{1}{2}\pi r^2 = \frac{1}{2}\pi (2^2) = 2\pi$.

2. Площадь нижней части.
Нижняя часть ограничена сверху отрезком от (0, 2) до (4, 2), а снизу — двумя дугами. Площадь этой части можно найти, вычтя из площади прямоугольника с вершинами (0, 0), (4, 0), (4, 2), (0, 2) площади двух областей под дугами.
Площадь прямоугольника равна $S_{прям} = 4 \times 2 = 8$.
Левая нижняя дуга соединяет точки (0, 2) и (2, 0). Она является дугой окружности с центром в (0, 0) и радиусом $r=2$. Область под этой дугой (в первом квадранте) — это четверть круга. Ее площадь:
$S_{левая} = \frac{1}{4}\pi r^2 = \frac{1}{4}\pi(2^2) = \pi$.
Правая нижняя дуга соединяет точки (2, 0) и (4, 2). Она является дугой окружности с центром в (4, 0) и радиусом $r=2$. Область под этой дугой — это также четверть круга, площадь которой:
$S_{правая} = \frac{1}{4}\pi r^2 = \frac{1}{4}\pi(2^2) = \pi$.
Таким образом, площадь нижней части фигуры равна площади прямоугольника за вычетом площадей двух четвертей круга:
$S_{низ} = S_{прям} - S_{левая} - S_{правая} = 8 - \pi - \pi = 8 - 2\pi$.

3. Общая площадь.
Общая площадь фигуры равна сумме площадей верхней и нижней частей:
$S_{общая} = S_{верх} + S_{низ} = 2\pi + (8 - 2\pi) = 8$.

Альтернативное рассуждение: Фигуру можно получить из прямоугольника с вершинами (0, 0), (4, 0), (4, 2), (0, 2) (площадь 8), вырезав из него две четверти круга (суммарная площадь $2\pi$) и добавив сверху полукруг (площадь $2\pi$). Так как площадь добавленной части равна площади вырезанной, итоговая площадь фигуры равна площади исходного прямоугольника.

Ответ: 8.
