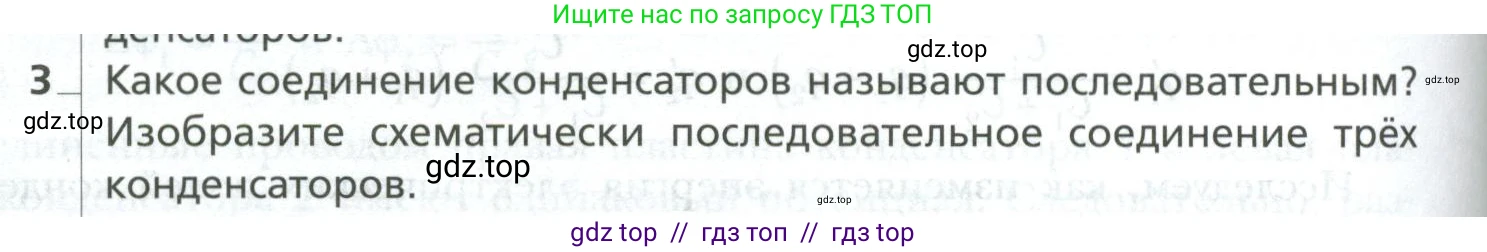

3. Какое соединение конденсаторов называют последовательным? Изобразите схематически последовательное соединение трёх конденсаторов.

Решение.

Решение
Какое соединение конденсаторов называют последовательным?

Последовательным соединением конденсаторов называют такое их соединение, при котором они включаются в электрическую цепь друг за другом, образуя единый неразветвленный участок. При таком соединении отрицательно заряженная обкладка одного конденсатора соединяется с положительно заряженной обкладкой следующего.

Основные закономерности для последовательного соединения конденсаторов:

1. Заряды на всех последовательно соединенных конденсаторах одинаковы: $q_1 = q_2 = q_3 = ... = q_n = q$.

2. Полное напряжение на всём участке цепи равно сумме напряжений на каждом из конденсаторов: $U = U_1 + U_2 + U_3 + ... + U_n$.

3. Общая (эквивалентная) ёмкость батареи конденсаторов находится из соотношения, где величина, обратная общей ёмкости, равна сумме обратных ёмкостей отдельных конденсаторов: $\frac{1}{C_{общ}} = \frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3} + ... + \frac{1}{C_n}$.

Из последней формулы следует, что общая ёмкость при последовательном соединении всегда меньше наименьшей из ёмкостей, входящих в батарею.

Ответ:

Последовательным называют такое соединение конденсаторов, при котором они включаются в цепь один за другим без разветвлений. Для такого соединения характерно, что заряд на всех конденсаторах одинаков, а общее напряжение равно сумме напряжений на каждом конденсаторе.

Изобразите схематически последовательное соединение трёх конденсаторов.

Схематическое изображение цепи с тремя последовательно соединенными конденсаторами, имеющими ёмкости C₁, C₂ и C₃:

Ответ:

Схематическое изображение последовательного соединения трёх конденсаторов представлено на рисунке выше.
