Механика. Глава 3. Динамика. Параграф 16. Закон всемирного тяготения. Вопросы - номер 5, страница 84.

Условие.

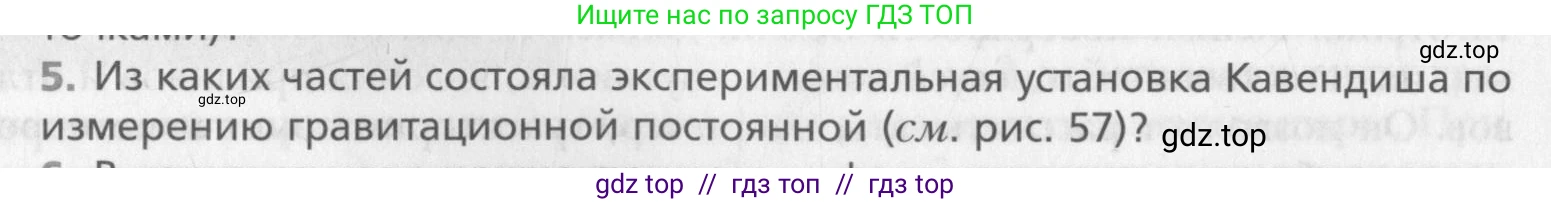

5. Из каких частей состояла экспериментальная установка Кавендиша по измерению гравитационной постоянной (см. рис. 57)?

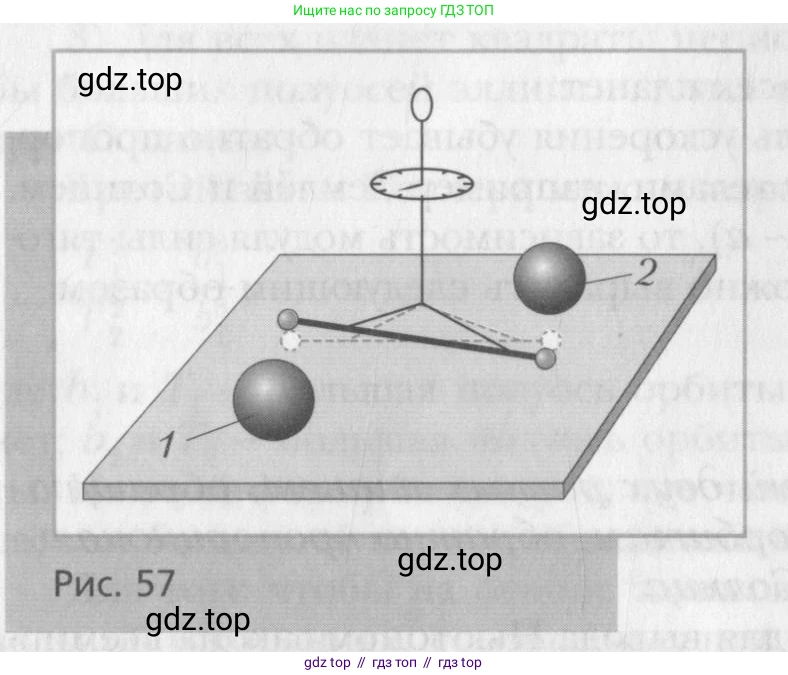

Рис. 57

Решение.

Экспериментальная установка Генри Кавендиша по измерению гравитационной постоянной, известная как крутильные весы, состояла из следующих основных частей:
Коромысло с малыми шарами: Легкий горизонтальный стержень (коромысло), на концах которого были закреплены два одинаковых небольших свинцовых шара.
Подвес: Коромысло было подвешено в центре на тонкой упругой нити. При повороте коромысла нить закручивалась, создавая упругий момент силы, который возвращал систему в исходное положение.
Большие шары: Два массивных свинцовых шара (на рисунке они обозначены цифрами 1 и 2), которые можно было подводить к малым шарам. Гравитационное притяжение между большими и малыми шарами вызывало поворот коромысла.
Система измерения угла поворота: Для точного измерения малого угла поворота коромысла использовалась оптическая система. В оригинальном опыте Кавендиша это был телескоп со шкалой, в современных установках — небольшое зеркало, закрепленное на нити, и световой луч, отражение которого отслеживается на удаленной шкале.
Защитный кожух: Вся чувствительная часть установки помещалась в специальный ящик, чтобы защитить ее от потоков воздуха и колебаний температуры, которые могли бы повлиять на точность измерений.

Ответ: Экспериментальная установка Кавендиша состояла из крутильных весов (легкое коромысло с двумя малыми шарами на тонкой упругой нити), двух больших массивных шаров, системы для измерения угла поворота коромысла и защитного кожуха.
