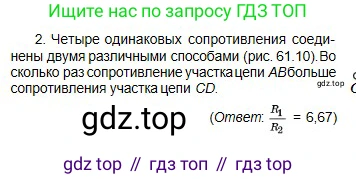

2. Четыре одинаковых сопротивления соединены двумя различными способами (рис. 61.10). Во сколько раз сопротивление участка цепи AB больше сопротивления участка цепи CD.

(Ответ: $R_1 / R_2 = 6,67$)

Рис. 61.10

Дано:

Четыре одинаковых сопротивления $\text{R}$.

Схема 1 (участок AB), сопротивление $R_1 = R_{AB}$.

Схема 2 (участок CD), сопротивление $R_2 = R_{CD}$.

Найти:

Отношение $\frac{R_1}{R_2}$.

Решение:

1. Рассчитаем сопротивление $R_1$ для первого участка цепи (AB).

На этом участке четыре одинаковых сопротивления $\text{R}$ соединены последовательно. Общее сопротивление при последовательном соединении равно сумме сопротивлений:

$R_1 = R_{AB} = R + R + R + R = 4R$

2. Рассчитаем сопротивление $R_2$ для второго участка цепи (CD).

Данная цепь состоит из двух параллельных ветвей. Верхняя ветвь имеет сопротивление $\text{R}$.

Нижняя ветвь представляет собой последовательное соединение резистора $\text{R}$ и блока из двух параллельно соединенных резисторов $\text{R}$.

Найдем сопротивление параллельного блока ($R_{п}$) в правой части нижней ветви:

$\frac{1}{R_{п}} = \frac{1}{R} + \frac{1}{R} = \frac{2}{R}$

Следовательно, $R_{п} = \frac{R}{2}$.

Теперь найдем сопротивление всей нижней ветви ($R_{н}$), которое является суммой сопротивлений последовательно соединенных элементов:

$R_{н} = R + R_{п} = R + \frac{R}{2} = \frac{3R}{2}$

Общее сопротивление участка CD, $R_2$, найдем по формуле для параллельного соединения верхней ($\text{R}$) и нижней ($R_{н}$) ветвей:

$\frac{1}{R_2} = \frac{1}{R_{CD}} = \frac{1}{R} + \frac{1}{R_{н}} = \frac{1}{R} + \frac{1}{\frac{3R}{2}} = \frac{1}{R} + \frac{2}{3R}$

Приводя к общему знаменателю:

$\frac{1}{R_2} = \frac{3}{3R} + \frac{2}{3R} = \frac{5}{3R}$

Отсюда $R_2 = R_{CD} = \frac{3R}{5}$.

3. Найдем искомое отношение $\frac{R_1}{R_2}$.

$\frac{R_1}{R_2} = \frac{4R}{\frac{3R}{5}} = 4R \cdot \frac{5}{3R} = \frac{20}{3}$

Переводя в десятичную дробь и округляя до сотых, получаем:

$\frac{20}{3} \approx 6.67$

Ответ: $\frac{R_1}{R_2} = \frac{20}{3} \approx 6.67$.
