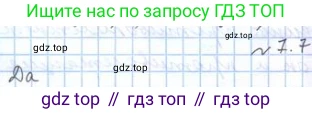

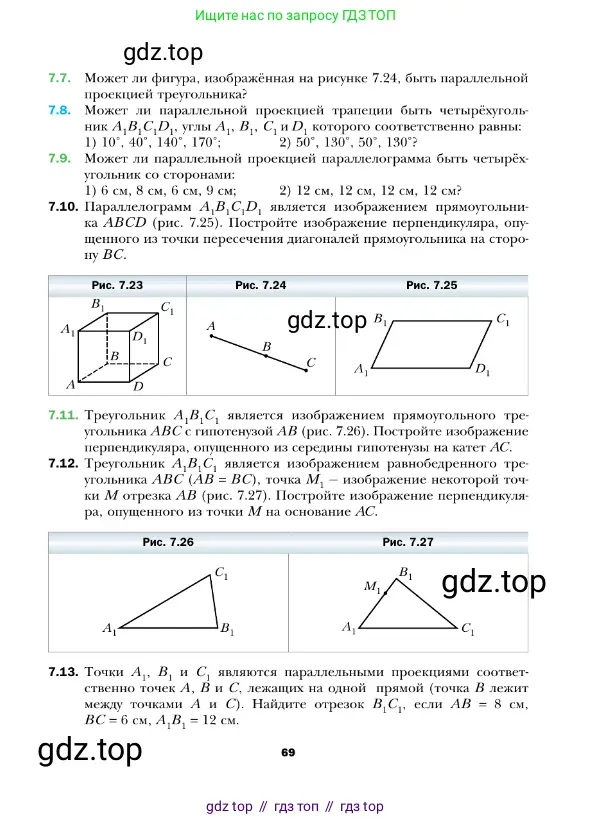

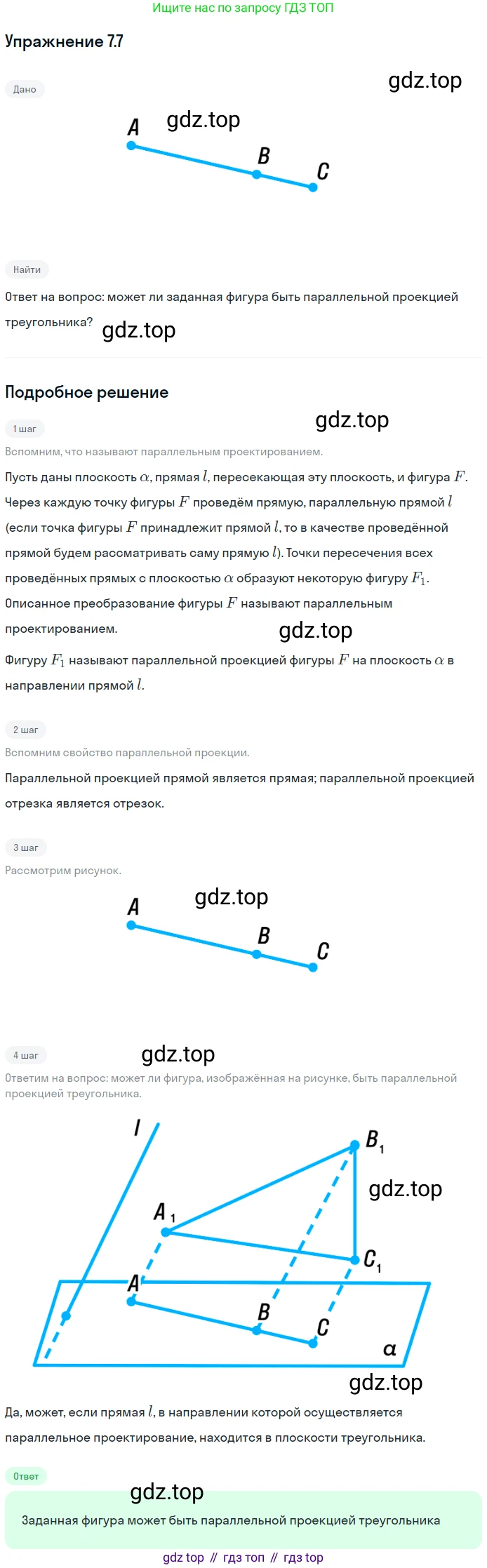

7.7. Может ли фигура, изображённая на рисунке 7.24, быть параллельной проекцией треугольника?

Рис. 7.24

Да, фигура, изображённая на рисунке, может быть параллельной проекцией треугольника.

Разберем это утверждение подробно. Параллельная проекция — это отображение точек пространства на некоторую плоскость (плоскость проекций) вдоль заданного параллельного пучка прямых (направления проецирования).

Пусть в пространстве имеется треугольник $T$ с вершинами $P, Q, R$. По определению треугольника, его вершины не лежат на одной прямой (не коллинеарны). На рисунке 7.24 изображены три точки $A, B, C$, лежащие на одной прямой. Вопрос заключается в том, могут ли точки $A, B, C$ быть параллельными проекциями вершин $P, Q, R$.

Существует два принципиально разных случая взаимного расположения плоскости, содержащей треугольник (обозначим ее $\alpha$), и направления проецирования.

Случай 1: Плоскость $\alpha$ не параллельна направлению проецирования. В этом случае параллельная проекция является аффинным преобразованием, которое сопоставляет точкам плоскости $\alpha$ точки на плоскости проекций. Важное свойство аффинных преобразований заключается в том, что они сохраняют свойство точек не лежать на одной прямой. Так как вершины $P, Q, R$ не коллинеарны, их проекции $A, B, C$ также не будут коллинеарны. Они образуют треугольник, а не три точки на одной прямой. Следовательно, этот случай не соответствует изображению на рисунке.

Случай 2: Плоскость $\alpha$ параллельна направлению проецирования. Это означает, что все проецирующие прямые, проходящие через точки треугольника $T$, параллельны плоскости $\alpha$ и, следовательно, лежат в самой плоскости $\alpha$. Проекция всего треугольника на плоскость проекций $\pi$ будет представлять собой пересечение плоскости $\alpha$ с плоскостью $\pi$. Две непараллельные плоскости пересекаются по прямой. Таким образом, проекция всего треугольника $T$ будет лежать на этой прямой, то есть будет являться отрезком. Соответственно, проекции вершин $P, Q, R$ — точки $A, B, C$ — будут принадлежать этому отрезку и, следовательно, лежать на одной прямой. Эта ситуация полностью соответствует фигуре, изображенной на рисунке.

Таким образом, отрезок с тремя отмеченными точками может быть параллельной проекцией треугольника.

Ответ: Да, может. Это возможно, если плоскость, содержащая исходный треугольник, параллельна направлению проецирования.

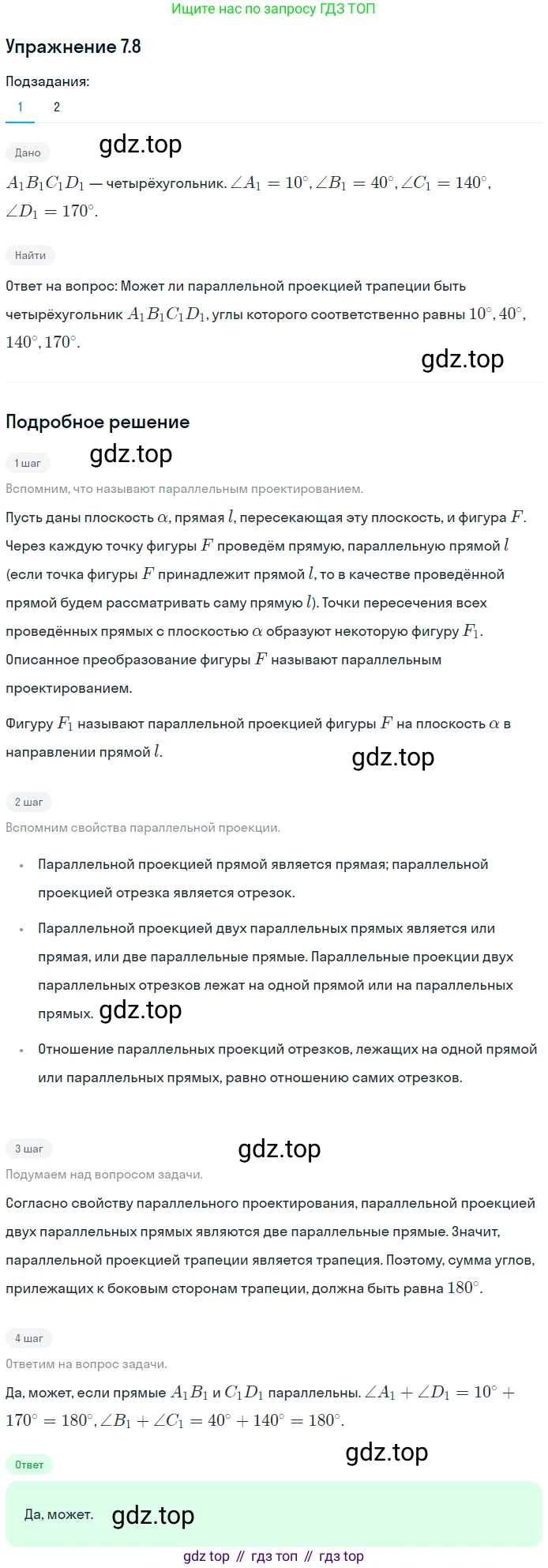

7.8. Может ли параллельной проекцией трапеции быть четырёхугольник $A_1B_1C_1D_1$, углы $A_1$, $B_1$, $C_1$ и $D_1$, которого соответственно равны:

1) $10^\circ, 40^\circ, 140^\circ, 170^\circ;$

2) $50^\circ, 130^\circ, 50^\circ, 130^\circ?$

Основное свойство параллельного проецирования заключается в том, что оно сохраняет параллельность прямых. Трапеция — это четырехугольник, у которого две противолежащие стороны параллельны (основания), а две другие (боковые стороны) — нет. Следовательно, параллельная проекция трапеции, если она не вырождается в отрезок, также является трапецией, так как параллельность оснований сохранится, а непараллельность боковых сторон — тоже.

Признаком трапеции является то, что сумма ее внутренних углов, прилежащих к одной из боковых сторон, равна $180^\circ$.

Рассмотрим четырехугольник $A_1B_1C_1D_1$, углы которого соответственно равны $10^\circ, 40^\circ, 140^\circ, 170^\circ$. Сумма его углов равна $10^\circ + 40^\circ + 140^\circ + 170^\circ = 360^\circ$, так что такой четырехугольник существует.

Проверим, является ли он трапецией, вычислив суммы углов, прилежащих к каждой стороне:
$\angle A_1 + \angle B_1 = 10^\circ + 40^\circ = 50^\circ \neq 180^\circ$
$\angle B_1 + \angle C_1 = 40^\circ + 140^\circ = 180^\circ$
$\angle C_1 + \angle D_1 = 140^\circ + 170^\circ = 310^\circ \neq 180^\circ$
$\angle D_1 + \angle A_1 = 170^\circ + 10^\circ = 180^\circ$

Поскольку сумма углов, прилежащих к сторонам $B_1C_1$ и $A_1D_1$, равна $180^\circ$, это означает, что стороны $A_1B_1$ и $D_1C_1$ параллельны. Так как суммы углов при других двух сторонах не равны $180^\circ$, стороны $B_1C_1$ и $A_1D_1$ не параллельны. Следовательно, данный четырехугольник является трапецией.

Так как параллельная проекция трапеции является трапецией, а данный четырехугольник — трапеция, то он может быть проекцией некоторой трапеции.

Ответ: да, может.

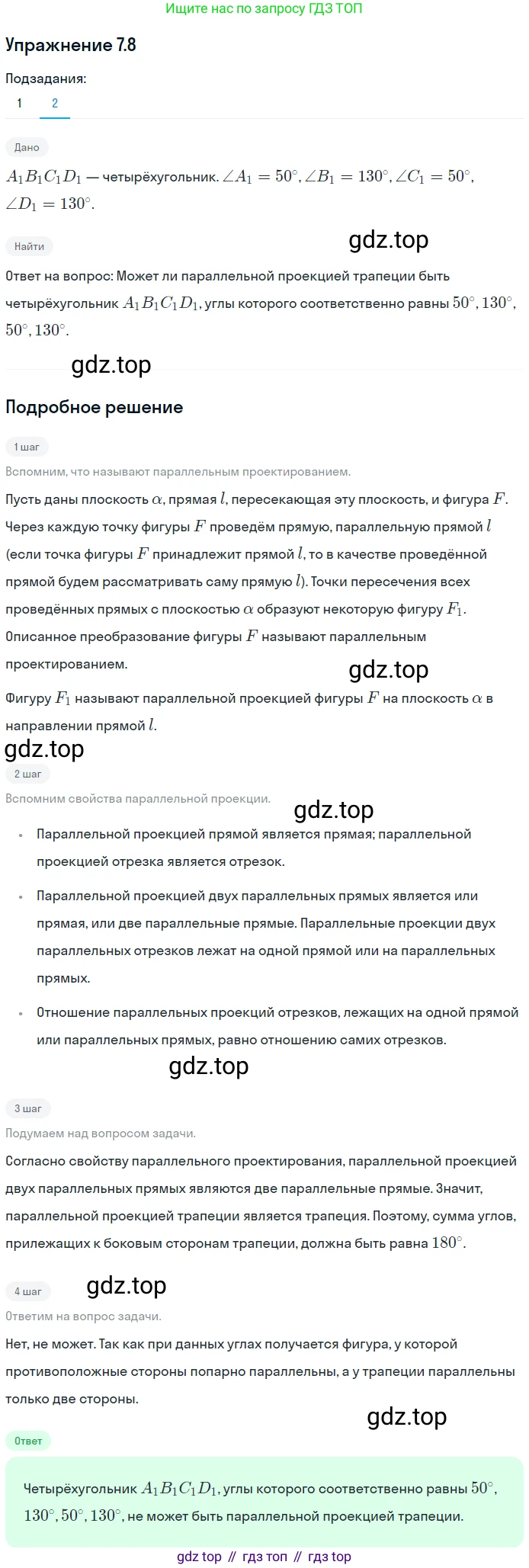

Рассмотрим четырехугольник $A_1B_1C_1D_1$, углы которого соответственно равны $50^\circ, 130^\circ, 50^\circ, 130^\circ$. Сумма его углов равна $50^\circ + 130^\circ + 50^\circ + 130^\circ = 360^\circ$.

Проверим суммы соседних углов:
$\angle A_1 + \angle B_1 = 50^\circ + 130^\circ = 180^\circ$
$\angle B_1 + \angle C_1 = 130^\circ + 50^\circ = 180^\circ$

Из равенства $\angle A_1 + \angle B_1 = 180^\circ$ следует, что стороны $A_1D_1$ и $B_1C_1$ параллельны. Из равенства $\angle B_1 + \angle C_1 = 180^\circ$ следует, что стороны $A_1B_1$ и $D_1C_1$ параллельны. Четырехугольник, у которого противолежащие стороны попарно параллельны, является параллелограммом. Кроме того, у него равны противолежащие углы: $\angle A_1 = \angle C_1 = 50^\circ$ и $\angle B_1 = \angle D_1 = 130^\circ$.

Согласно стандартному определению, принятому в школьном курсе геометрии, трапеция — это четырехугольник, у которого только одна пара сторон параллельна, а две другие — нет. При таком определении параллелограмм не является трапецией.

Параллельное проектирование (если оно не вырождено, то есть не переводит фигуру в отрезок) сохраняет как параллельность, так и непараллельность прямых. Следовательно, проекцией трапеции (у которой одна пара сторон параллельна, а другая — нет) должен быть четырехугольник, также обладающий этим свойством, то есть трапеция, а не параллелограмм.

Таким образом, данный четырехугольник, являющийся параллелограммом, не может быть параллельной проекцией трапеции.

Ответ: нет, не может.

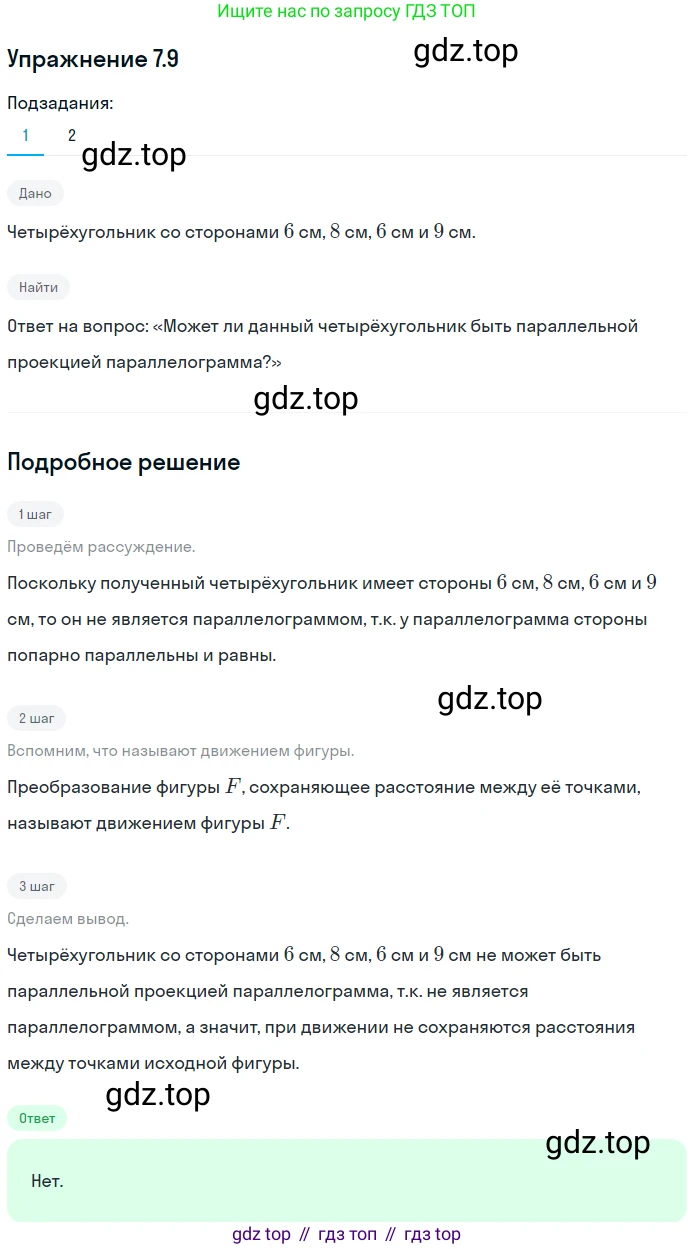

7.9. Может ли параллельной проекцией параллелограмма быть четырёх-угольник со сторонами:

1) 6 см, 8 см, 6 см, 9 см;

2) 12 см, 12 см, 12 см, 12 см?

При параллельном проецировании параллельные прямые переходят в параллельные прямые, а также сохраняется отношение длин отрезков, лежащих на параллельных прямых. Отсюда следует, что параллельной проекцией параллелограмма (не вырожденной в отрезок) всегда является параллелограмм. Характерным свойством любого параллелограмма является попарное равенство длин его противолежащих сторон.

1) Рассмотрим четырехугольник, стороны которого в последовательном порядке равны 6 см, 8 см, 6 см, 9 см. Пары его противолежащих сторон имеют длины (6 см, 6 см) и (8 см, 9 см). Поскольку в одной из пар стороны не равны ($8 \text{ см} \neq 9 \text{ см}$), этот четырехугольник не является параллелограммом. Следовательно, он не может быть получен в результате параллельного проецирования параллелограмма.
Ответ: нет.

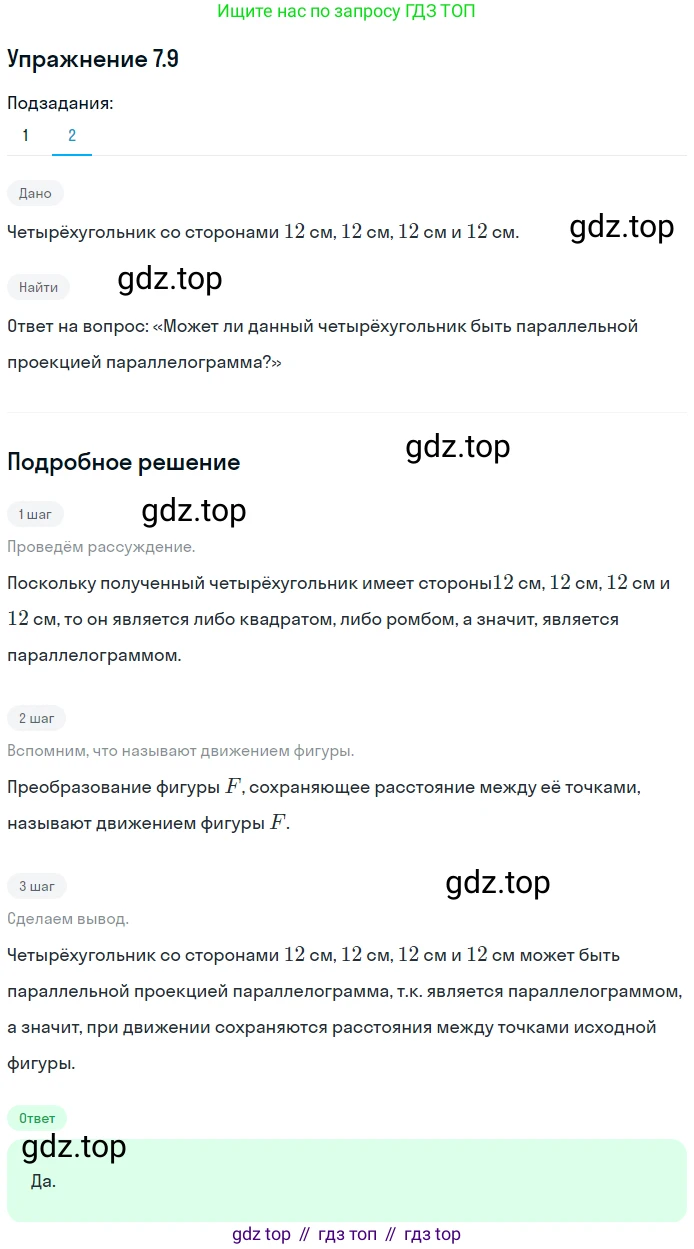

2) Рассмотрим четырехугольник со сторонами 12 см, 12 см, 12 см, 12 см. Такой четырехугольник, у которого все стороны равны, является ромбом. Ромб — это частный случай параллелограмма. Так как проекцией параллелограмма является параллелограмм, а ромб — это параллелограмм, то такая проекция возможна. Например, проекцией квадрата или прямоугольника при определенном направлении и плоскости проецирования может быть ромб.
Ответ: да.

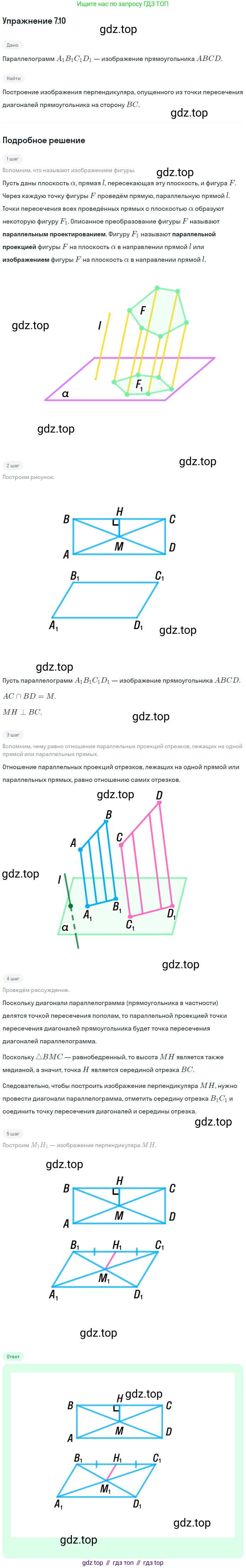

7.10. Параллелограмм $A_1 B_1 C_1 D_1$ является изображением прямоугольника $ABCD$ (рис. 7.25). Постройте изображение перпендикуляра, опущенного из точки пересечения диагоналей прямоугольника на сторону $BC$.

Рис. 7.23

Рис. 7.24

Рис. 7.25

Поскольку параллелограмм $A_1B_1C_1D_1$ является изображением (параллельной проекцией) прямоугольника $ABCD$, для построения изображения искомого перпендикуляра необходимо проанализировать свойства исходной фигуры и свойства параллельного проектирования.

Пусть $O$ — точка пересечения диагоналей $AC$ и $BD$ прямоугольника $ABCD$. Пусть $OM$ — перпендикуляр, опущенный из точки $O$ на сторону $BC$ (точка $M$ лежит на стороне $BC$).

В прямоугольнике диагонали равны и точкой пересечения делятся пополам. Из этого следует, что $OB = OC$. Таким образом, треугольник $OBC$ является равнобедренным с основанием $BC$. В равнобедренном треугольнике высота, проведенная к основанию, является также и медианой. Следовательно, перпендикуляр $OM$ является медианой треугольника $OBC$, а это значит, что точка $M$ — середина стороны $BC$.

При параллельном проектировании сохраняются следующие свойства:

• Точка пересечения диагоналей фигуры проецируется в точку пересечения диагоналей ее изображения. Таким образом, изображение точки $O$ — это точка $O_1$, где $O_1$ является пересечением диагоналей $A_1C_1$ и $B_1D_1$ параллелограмма.
• Середина отрезка проецируется в середину изображения этого отрезка. Так как точка $M$ является серединой стороны $BC$, ее изображение (точка $M_1$) будет являться серединой стороны $B_1C_1$ параллелограмма.

Следовательно, изображение перпендикуляра $OM$ есть отрезок $O_1M_1$.

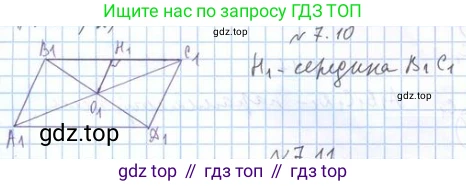

Алгоритм построения:

1. В заданном параллелограмме $A_1B_1C_1D_1$ проводим диагонали $A_1C_1$ и $B_1D_1$.
2. Обозначаем точку их пересечения $O_1$.
3. Находим середину стороны $B_1C_1$ (например, с помощью циркуля и линейки или измерением) и обозначаем ее $M_1$.
4. Соединяем точки $O_1$ и $M_1$ отрезком.

Отрезок $O_1M_1$ и является искомым изображением перпендикуляра.

Ответ: Изображением перпендикуляра, опущенного из точки пересечения диагоналей прямоугольника на сторону $BC$, является отрезок $O_1M_1$, где $O_1$ — точка пересечения диагоналей параллелограмма $A_1B_1C_1D_1$, а $M_1$ — середина его стороны $B_1C_1$.

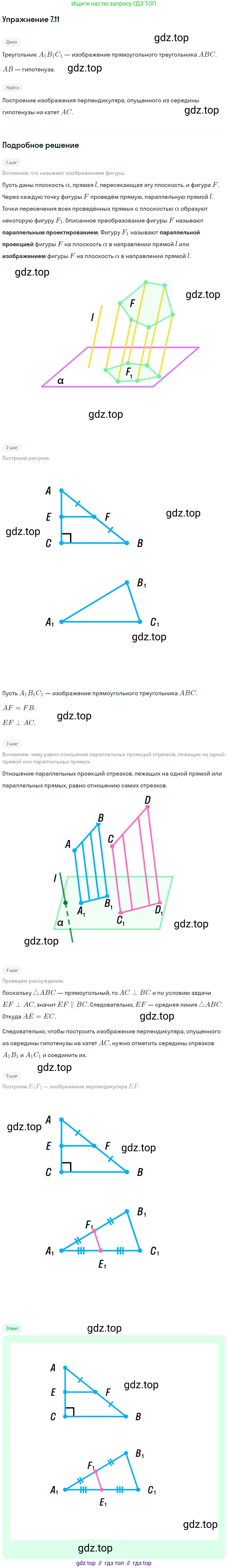

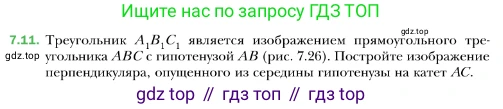

7.11. Треугольник $A_1B_1C_1$ является изображением прямоугольного треугольника $ABC$ с гипотенузой $AB$ (рис. 7.26). Постройте изображение перпендикуляра, опущенного из середины гипотенузы на катет $AC$.

Рис. 7.26

Пусть $ABC$ — исходный прямоугольный треугольник, где $AB$ — гипотенуза, а $AC$ и $BC$ — катеты. Угол при вершине $C$ является прямым, то есть $\angle C = 90^\circ$. Треугольник $A_1B_1C_1$ является изображением треугольника $ABC$ при параллельном проектировании.

Задача состоит в построении изображения перпендикуляра, опущенного из середины гипотенузы $AB$ на катет $AC$. Обозначим середину гипотенузы $AB$ точкой $M$, а основание перпендикуляра на катете $AC$ — точкой $H$. Таким образом, нам нужно построить изображение отрезка $MH$.

Рассмотрим свойства отрезка $MH$ в исходном треугольнике $ABC$. По условию, $MH \perp AC$. Так как треугольник $ABC$ прямоугольный, катет $BC$ также перпендикулярен катету $AC$ ($BC \perp AC$). Поскольку две прямые ($MH$ и $BC$) перпендикулярны третьей прямой ($AC$), они параллельны между собой: $MH \parallel BC$.

Теперь рассмотрим $\triangle ABC$. Прямая $MH$ проходит через точку $M$ — середину стороны $AB$ — и параллельна стороне $BC$. Согласно теореме Фалеса, эта прямая пересекает сторону $AC$ в её середине. Следовательно, точка $H$ является серединой катета $AC$.

Таким образом, искомый отрезок $MH$ соединяет середины сторон $AB$ и $AC$, то есть является средней линией треугольника $ABC$.

При параллельном проектировании свойство "быть серединой отрезка" сохраняется. Это означает, что изображение точки $M$ (середины $AB$) будет точкой $M_1$ — серединой отрезка $A_1B_1$. Аналогично, изображение точки $H$ (середины $AC$) будет точкой $H_1$ — серединой отрезка $A_1C_1$. Изображением отрезка $MH$ будет отрезок $M_1H_1$.

Исходя из этого, построение сводится к следующим шагам:

1. Найти середину $M_1$ отрезка $A_1B_1$.
2. Найти середину $H_1$ отрезка $A_1C_1$.
3. Соединить точки $M_1$ и $H_1$ отрезком.

Этот отрезок $M_1H_1$ и будет искомым изображением.

Ответ: Искомое изображение — это отрезок, соединяющий середину отрезка $A_1B_1$ (изображения гипотенузы) с серединой отрезка $A_1C_1$ (изображения катета).

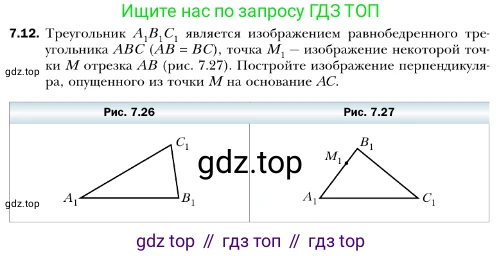

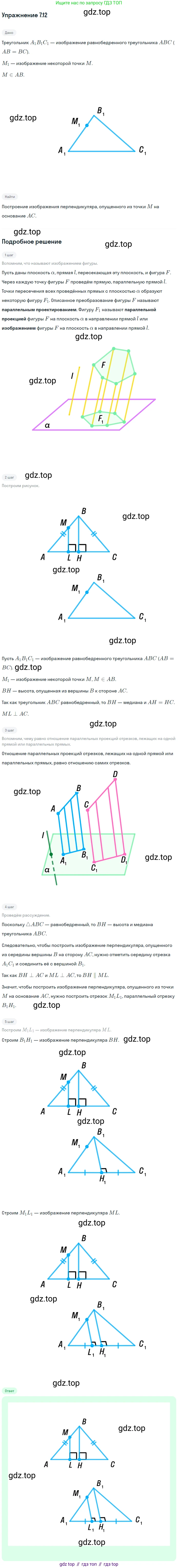

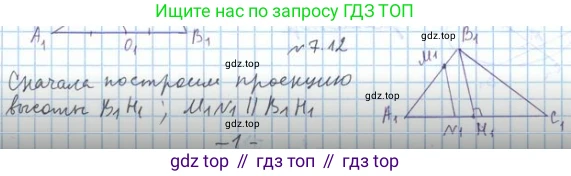

7.12. Треугольник $A_1B_1C_1$ является изображением равнобедренного треугольника $ABC$ ($AB = BC$), точка $M_1$ – изображение некоторой точки $M$ отрезка $AB$ (рис. 7.27). Постройте изображение перпендикуляра, опущенного из точки $M$ на основание $AC$.

Рис. 7.26

Рис. 7.27

Пусть $ABC$ — исходный равнобедренный треугольник, в котором $AB = BC$, а $A_1B_1C_1$ — его изображение. Точка $M$ лежит на стороне $AB$, а $M_1$ — ее изображение на $A_1B_1$. Требуется построить изображение перпендикуляра, опущенного из точки $M$ на основание $AC$.

Обозначим этот перпендикуляр как $MK$, где $K$ — основание перпендикуляра на прямой $AC$. Так как $MK \perp AC$, то прямая $MK$ параллельна высоте треугольника $ABC$, опущенной из вершины $B$ на основание $AC$. Обозначим эту высоту как $BH$, где $H$ — ее основание на $AC$. Таким образом, $MK \parallel BH$.

В равнобедренном треугольнике $ABC$ высота $BH$, проведенная к основанию $AC$, является также и медианой. Это означает, что точка $H$ является серединой отрезка $AC$.

При параллельном проектировании, которое используется для получения изображений в стереометрии, сохраняются следующие свойства:

• Параллельность прямых сохраняется. Если $MK \parallel BH$, то их изображения $M_1K_1$ и $B_1H_1$ также будут параллельны.
• Середина отрезка проецируется в середину проекции этого отрезка. Так как $H$ — середина $AC$, то ее изображение $H_1$ будет серединой отрезка $A_1C_1$.

На основе этих свойств можно построить искомое изображение.

Построение:

1. Находим точку $H_1$ — середину отрезка $A_1C_1$. Это можно сделать с помощью циркуля и линейки или просто измерив длину $A_1C_1$ и разделив ее пополам.
2. Проводим отрезок $B_1H_1$. Этот отрезок является изображением высоты и медианы $BH$ треугольника $ABC$.
3. Через данную точку $M_1$ на отрезке $A_1B_1$ проводим прямую, параллельную отрезку $B_1H_1$.
4. Точку пересечения этой прямой со стороной $A_1C_1$ обозначаем $K_1$.

Отрезок $M_1K_1$ и есть искомое изображение перпендикуляра, опущенного из точки $M$ на основание $AC$.

Ответ: Искомое изображение — это отрезок $M_1K_1$, построенный путём проведения прямой через точку $M_1$ параллельно отрезку $B_1H_1$, где $H_1$ — середина основания $A_1C_1$, а $K_1$ — точка пересечения этой прямой с $A_1C_1$.

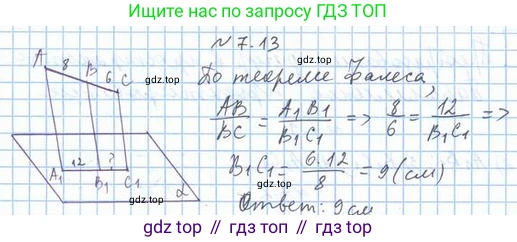

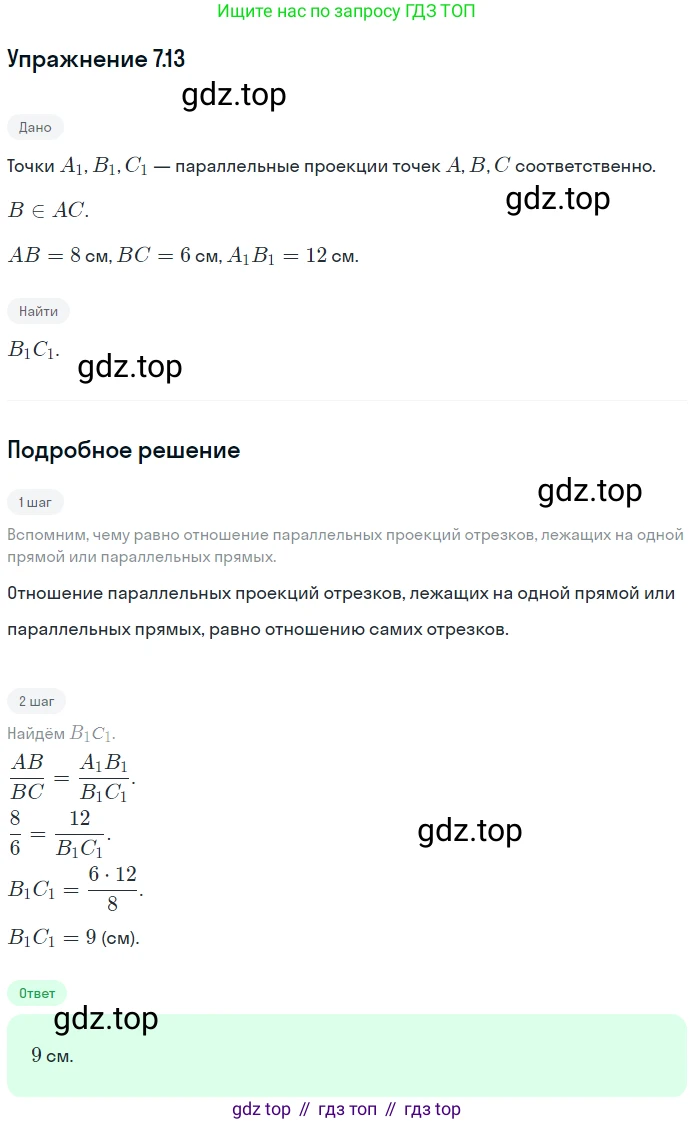

7.13. Точки $A_1$, $B_1$ и $C_1$ являются параллельными проекциями соответственно точек $A$, $B$ и $C$, лежащих на одной прямой (точка $B$ лежит между точками $A$ и $C$). Найдите отрезок $B_1C_1$, если $AB = 8$ см, $BC = 6$ см, $A_1B_1 = 12$ см.

7.13. При параллельном проецировании точек, лежащих на одной прямой, сохраняется отношение длин отрезков, образованных этими точками. Поскольку точки A, B и C лежат на одной прямой и точка B находится между A и C, а точки A₁, B₁ и C₁ являются их параллельными проекциями, то выполняется следующее соотношение:

$\frac{AB}{BC} = \frac{A_1B_1}{B_1C_1}$

В задаче даны следующие значения: $AB = 8$ см, $BC = 6$ см, $A_1B_1 = 12$ см. Подставим эти значения в пропорцию, чтобы найти длину отрезка $B_1C_1$:

$\frac{8}{6} = \frac{12}{B_1C_1}$

Выразим из этого уравнения $B_1C_1$:

$B_1C_1 = \frac{6 \cdot 12}{8} = \frac{72}{8} = 9$ см.

Ответ: 9 см.
