Самостоятельная работа № 4. Соединение резисторов. Постоянный электрический ток. Электродинамика - страница 76.
Вариант 4 (с. 76)
Условие. Вариант 4 (с. 76)

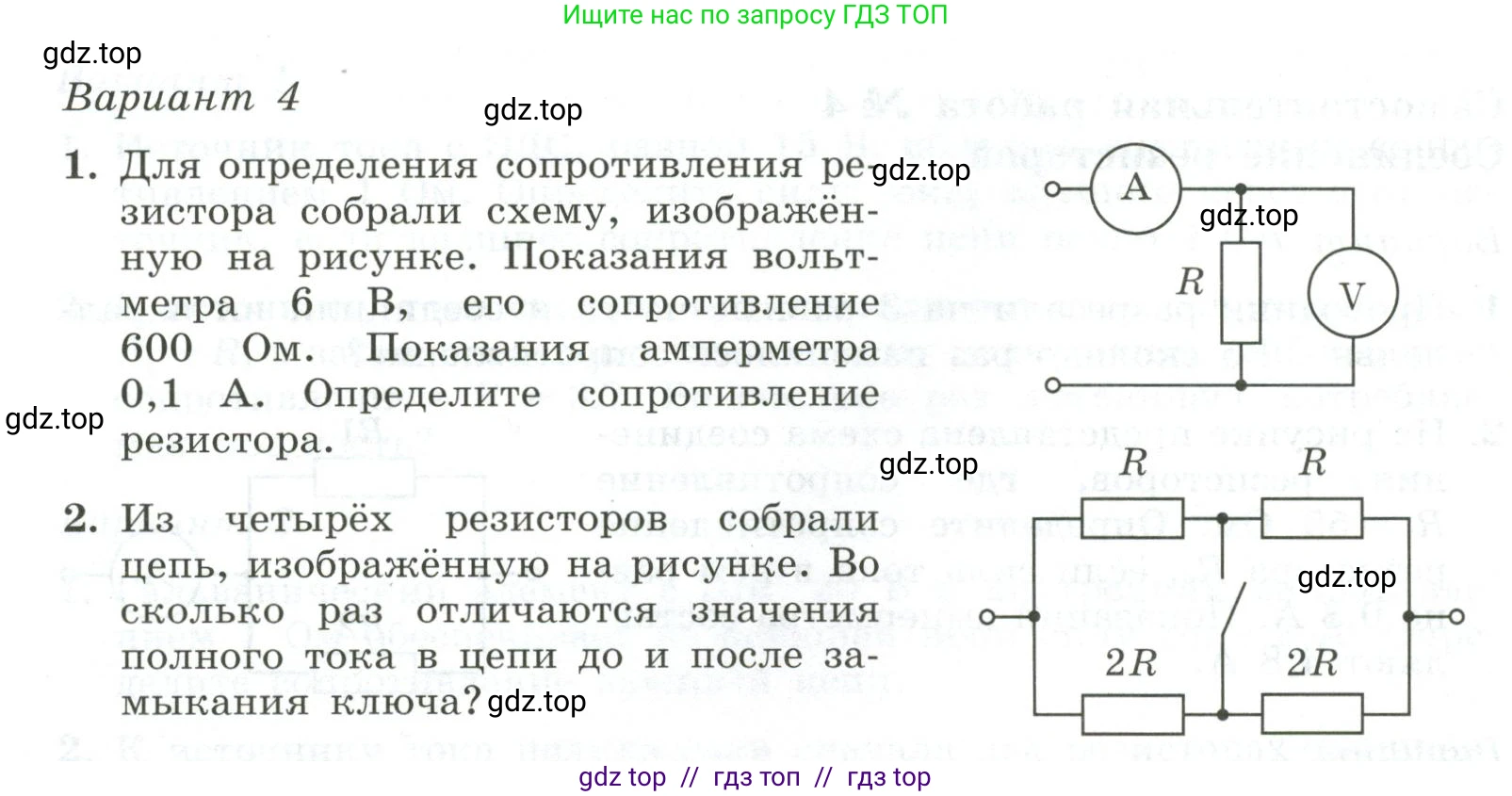

скриншот условия

Вариант 4
1. Для определения сопротивления резистора собрали схему, изображённую на рисунке. Показания вольтметра 6 В, его сопротивление 600 Ом. Показания амперметра 0,1 А. Определите сопротивление резистора.
2. Из четырёх резисторов собрали цепь, изображённую на рисунке. Во сколько раз отличаются значения полного тока в цепи до и после замыкания ключа?
Решение. Вариант 4 (с. 76)
1. Для определения сопротивления резистора собрали схему, изображённую на рисунке. Показания вольтметра 6 В, его сопротивление 600 Ом. Показания амперметра 0,1 А. Определите сопротивление резистора.
Дано:
$U_V = 6 \text{ В}$
$R_V = 600 \text{ Ом}$
$I_A = 0.1 \text{ А}$
Найти:
$\text{R}$ - ?
Решение:
На схеме вольтметр подключен параллельно резистору $\text{R}$. При параллельном соединении напряжение на элементах одинаково, следовательно, напряжение на резисторе $\text{R}$ равно показаниям вольтметра:
$U_R = U_V = 6 \text{ В}$
Амперметр включен в цепь последовательно и измеряет общий ток $I_A$. В точке ветвления этот ток разделяется на ток, идущий через резистор ($I_R$), и ток, идущий через вольтметр ($I_V$). Согласно первому закону Кирхгофа для узла:
$I_A = I_R + I_V$
Используя закон Ома, найдем ток, протекающий через вольтметр:
$I_V = \frac{U_V}{R_V} = \frac{6 \text{ В}}{600 \text{ Ом}} = 0.01 \text{ А}$
Теперь из общего тока, измеренного амперметром, мы можем найти ток, протекающий через резистор $\text{R}$:
$I_R = I_A - I_V = 0.1 \text{ А} - 0.01 \text{ А} = 0.09 \text{ А}$
Зная напряжение на резисторе $\text{R}$ и ток через него, можем вычислить его сопротивление по закону Ома:
$R = \frac{U_R}{I_R} = \frac{6 \text{ В}}{0.09 \text{ А}} = \frac{600}{9} \text{ Ом} \approx 66.7 \text{ Ом}$
Ответ: сопротивление резистора примерно равно $66.7 \text{ Ом}$.
2. Из четырёх резисторов собрали цепь, изображённую на рисунке. Во сколько раз отличаются значения полного тока в цепи до и после замыкания ключа?
Решение:
Чтобы определить, во сколько раз отличаются значения полного тока, найдем отношение тока до замыкания ключа ($I_1$) к току после замыкания ($I_2$). Полный ток в цепи определяется по закону Ома как $I = \frac{U}{R_{общ}}$, где $\text{U}$ — напряжение на клеммах цепи (оно постоянно), а $R_{общ}$ — общее эквивалентное сопротивление цепи. Таким образом, $\frac{I_1}{I_2} = \frac{U/R_1}{U/R_2} = \frac{R_2}{R_1}$, где $R_1$ и $R_2$ — общие сопротивления цепи до и после замыкания ключа соответственно.
Случай 1: Ключ разомкнут.
В этом случае цепь состоит из двух параллельных ветвей. Верхняя ветвь содержит два последовательно соединенных резистора с сопротивлением $\text{R}$. Её общее сопротивление $R_{верх} = R + R = 2R$.Нижняя ветвь содержит два последовательно соединенных резистора с сопротивлением $2R$. Её общее сопротивление $R_{низ} = 2R + 2R = 4R$.Общее сопротивление цепи $R_1$ находится как сопротивление двух параллельных ветвей:
$\frac{1}{R_1} = \frac{1}{R_{верх}} + \frac{1}{R_{низ}} = \frac{1}{2R} + \frac{1}{4R} = \frac{2}{4R} + \frac{1}{4R} = \frac{3}{4R}$
Следовательно, $R_1 = \frac{4R}{3}$.
Случай 2: Ключ замкнут.
При замыкании ключа схема преобразуется. Теперь она представляет собой последовательное соединение двух участков.Первый участок (левый) состоит из параллельно соединенных резисторов $\text{R}$ и $2R$. Его сопротивление $R_{лев}$:
$\frac{1}{R_{лев}} = \frac{1}{R} + \frac{1}{2R} = \frac{2+1}{2R} = \frac{3}{2R} \implies R_{лев} = \frac{2R}{3}$
Второй участок (правый) аналогичен левому и имеет такое же сопротивление $R_{прав} = \frac{2R}{3}$.Общее сопротивление цепи $R_2$ равно сумме сопротивлений последовательно соединенных участков:
$R_2 = R_{лев} + R_{прав} = \frac{2R}{3} + \frac{2R}{3} = \frac{4R}{3}$
Сравнение токов.
Мы получили, что общее сопротивление цепи до замыкания ключа и после замыкания ключа одинаково: $R_1 = R_2 = \frac{4R}{3}$.Поскольку общее сопротивление цепи не изменилось, а напряжение на клеммах осталось прежним, полный ток в цепи также не изменится: $I_1 = I_2$.Их отношение равно:
$\frac{I_1}{I_2} = 1$
Это связано с тем, что данная схема является сбалансированным мостом Уитстона ($\frac{R}{2R} = \frac{R}{2R}$), и через ключ ток не течет даже в замкнутом состоянии.
Ответ: значения полного тока в цепи до и после замыкания ключа не отличаются (их отношение равно 1).
