Номер 2, страница 382 - гдз по физике 10 класс учебник Хижнякова, Синявина

Дополнительные задания повышенной сложности. Электростатика - номер 2, страница 382.

Условие.

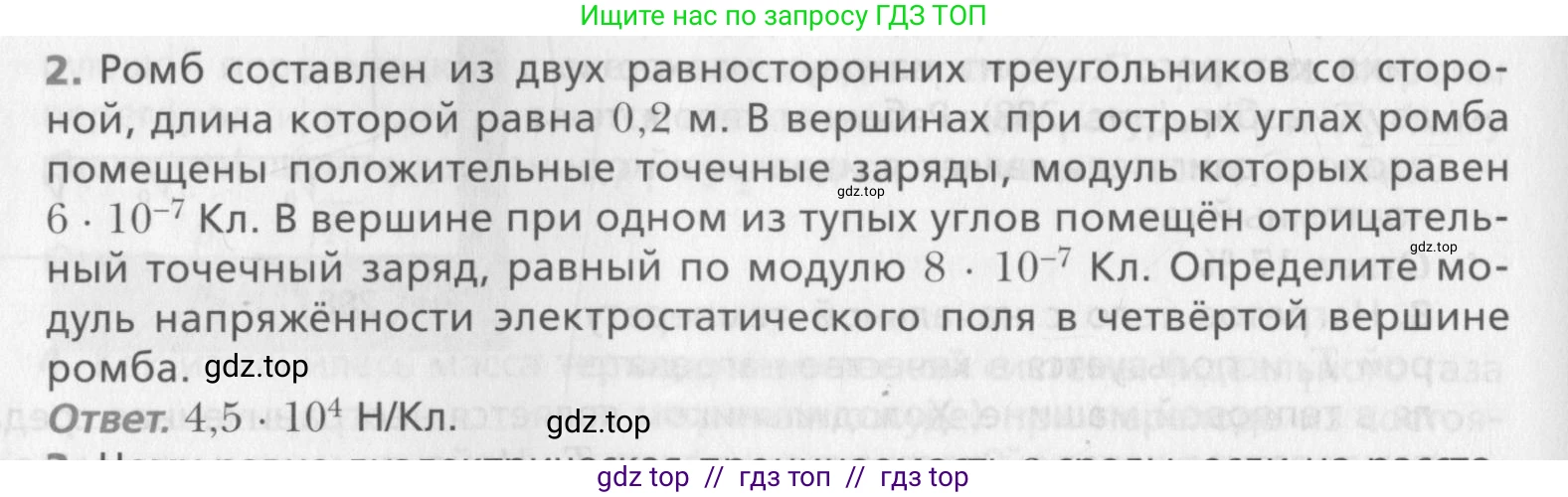

2. Ромб составлен из двух равносторонних треугольников со стороной, длина которой равна $0,2 \text{ м}$. В вершинах при острых углах ромба помещены положительные точечные заряды, модуль которых равен $6 \cdot 10^{-7} \text{ Кл}$. В вершине при одном из тупых углов помещён отрицательный точечный заряд, равный по модулю $8 \cdot 10^{-7} \text{ Кл}$. Определите модуль напряжённости электростатического поля в четвёртой вершине ромба.

Ответ. $4,5 \cdot 10^{4} \text{ Н/Кл}$.

Решение.

Дано:

Ромб состоит из двух равносторонних треугольников.
Сторона ромба, $a = 0,2$ м.
Заряды в вершинах при острых углах, $q_1 = q_3 = +6 \cdot 10^{-7}$ Кл.
Заряд в вершине при одном из тупых углов, $q_2 = -8 \cdot 10^{-7}$ Кл.
Электрическая постоянная, $k = 9 \cdot 10^9$ Н·м²/Кл².

Найти:

Модуль напряжённости электростатического поля в четвёртой вершине ромба, $E - ?$

Решение:

1. Определим геометрию ромба. Так как ромб составлен из двух равносторонних треугольников, его острые углы равны $60^\circ$, а тупые углы равны $120^\circ$. Все стороны ромба равны $a = 0,2$ м.
Пусть вершины ромба обозначены как A, B, C, D. Пусть в вершинах A и C (при острых углах) находятся положительные заряды $q_1$ и $q_3$, а в вершине B (при одном из тупых углов) — отрицательный заряд $q_2$. Нам нужно найти напряжённость поля в четвёртой вершине D (второй тупой угол).

2. Согласно принципу суперпозиции полей, напряжённость поля в точке D равна векторной сумме напряжённостей полей, создаваемых каждым из зарядов $q_1, q_2, q_3$ в этой точке:
$\vec{E} = \vec{E_1} + \vec{E_2} + \vec{E_3}$

3. Найдём расстояния от зарядов до точки D:
Расстояние от $q_1$ до D равно стороне ромба: $r_1 = a = 0,2$ м.
Расстояние от $q_3$ до D равно стороне ромба: $r_3 = a = 0,2$ м.
Расстояние от $q_2$ до D равно длине большой диагонали ромба. Большая диагональ ромба, составленного из двух равносторонних треугольников, равна удвоенной высоте одного из этих треугольников: $d = 2h = 2 \cdot (a\sqrt{3}/2) = a\sqrt{3}$.
Следовательно, $r_2 = a\sqrt{3} = 0,2\sqrt{3}$ м.

4. Вычислим модули напряжённостей полей, создаваемых каждым зарядом:
$E_1 = k \frac{|q_1|}{r_1^2} = k \frac{|q_1|}{a^2}$
$E_3 = k \frac{|q_3|}{r_3^2} = k \frac{|q_3|}{a^2}$
Так как $|q_1| = |q_3|$ и $r_1 = r_3$, то $E_1 = E_3$.
$E_1 = 9 \cdot 10^9 \frac{6 \cdot 10^{-7}}{0,2^2} = 9 \cdot 10^9 \frac{6 \cdot 10^{-7}}{0,04} = \frac{54 \cdot 10^2}{0,04} = 135000 \text{ Н/Кл} = 13,5 \cdot 10^4 \text{ Н/Кл}$.
$E_2 = k \frac{|q_2|}{r_2^2} = k \frac{|q_2|}{(a\sqrt{3})^2} = k \frac{|q_2|}{3a^2}$
$E_2 = 9 \cdot 10^9 \frac{8 \cdot 10^{-7}}{3 \cdot 0,2^2} = 9 \cdot 10^9 \frac{8 \cdot 10^{-7}}{3 \cdot 0,04} = \frac{72 \cdot 10^2}{0,12} = 60000 \text{ Н/Кл} = 6 \cdot 10^4 \text{ Н/Кл}$.

5. Выполним векторное сложение.
Векторы $\vec{E_1}$ и $\vec{E_3}$ направлены от положительных зарядов $q_1$ и $q_3$ вдоль сторон ромба AD и CD соответственно. Угол между этими векторами равен углу при вершине D, то есть $120^\circ$.
Результирующий вектор $\vec{E}_{13} = \vec{E_1} + \vec{E_3}$ будет направлен по биссектрисе угла ADC, то есть вдоль большой диагонали от центра ромба к точке D. Модуль этого вектора найдём по правилу параллелограмма (теореме косинусов):
$E_{13} = \sqrt{E_1^2 + E_3^2 + 2E_1E_3\cos(120^\circ)}$
Поскольку $E_1 = E_3$ и $\cos(120^\circ) = -0,5$:
$E_{13} = \sqrt{E_1^2 + E_1^2 + 2E_1^2(-0,5)} = \sqrt{2E_1^2 - E_1^2} = \sqrt{E_1^2} = E_1 = 13,5 \cdot 10^4$ Н/Кл.
Вектор $\vec{E_2}$ направлен к отрицательному заряду $q_2$, то есть вдоль большой диагонали от точки D к точке B.
Таким образом, векторы $\vec{E}_{13}$ и $\vec{E_2}$ лежат на одной прямой (большой диагонали) и направлены в противоположные стороны.

6. Модуль результирующей напряжённости $\text{E}$ равен разности модулей векторов $\vec{E}_{13}$ и $\vec{E_2}$:
$E = |E_{13} - E_2| = |13,5 \cdot 10^4 - 6 \cdot 10^4| = 7,5 \cdot 10^4$ Н/Кл.

Примечание: Ответ в задачнике ($4,5 \cdot 10^4$ Н/Кл) может содержать опечатку. Приведённое решение строго следует условию задачи.

Ответ: $7,5 \cdot 10^4$ Н/Кл.
