Упражнения. 27. Последовательное и параллельное соединение проводников. Постоянный электрический ток. Электродинамика - номер 27.4, страница 191.

№27.4 (с. 191)
Условие. №27.4 (с. 191)
скриншот условия
Физика, 10-11 класс Задачник, авторы: Гельфгат Илья Маркович, Генденштейн Лев Элевич, Кирик Леонид Анатольевич, издательство Илекса, Москва, 2008, красного цвета, страница 191, номер 27.4, Условие Физика, 10-11 класс Задачник, авторы: Гельфгат Илья Маркович, Генденштейн Лев Элевич, Кирик Леонид Анатольевич, издательство Илекса, Москва, 2008, красного цвета, страница 191, номер 27.4, Условие (продолжение 2)

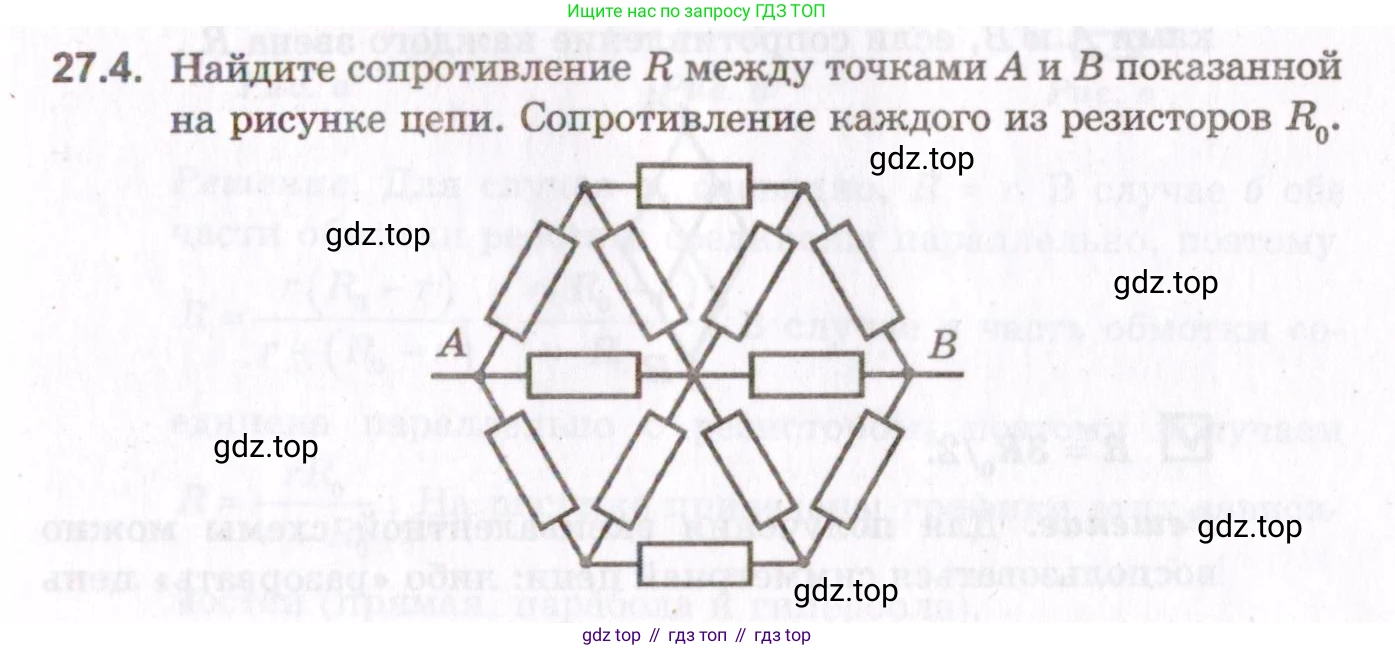

27.4. Найдите сопротивление R между точками А и В показанной на рисунке цепи. Сопротивление каждого из резисторов $R_0$.

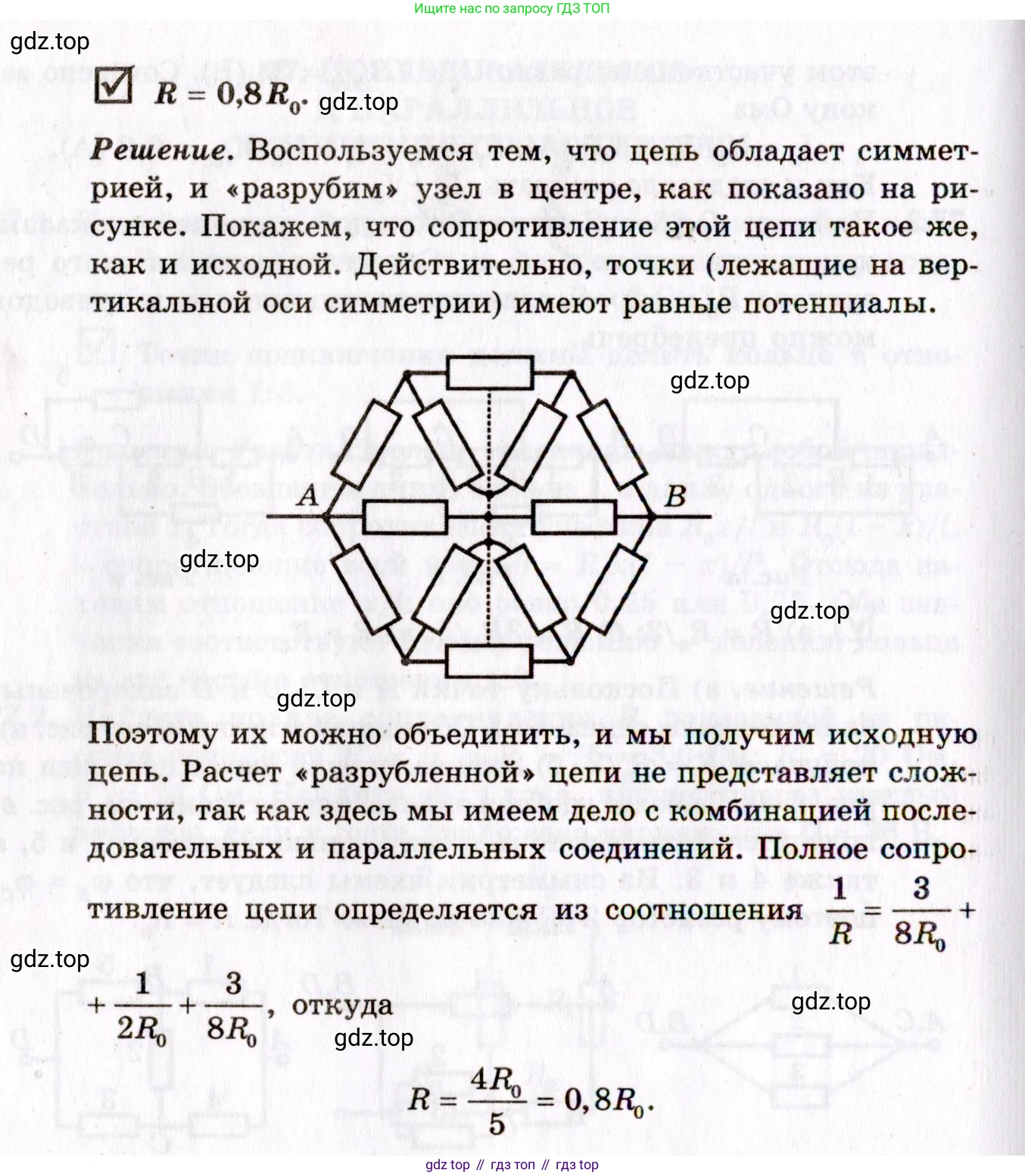

☑ $R = 0,8R_0$.

Решение. Воспользуемся тем, что цепь обладает симметрией, и «разрубим» узел в центре, как показано на рисунке. Покажем, что сопротивление этой цепи такое же, как и исходной. Действительно, точки (лежащие на вертикальной оси симметрии) имеют равные потенциалы.

Поэтому их можно объединить, и мы получим исходную цепь. Расчет «разрубленной» цепи не представляет сложности, так как здесь мы имеем дело с комбинацией последовательных и параллельных соединений. Полное сопротивление цепи определяется из соотношения $ \frac{1}{R} = \frac{1}{8R_0} + \frac{1}{2R_0} + \frac{3}{8R_0} $, откуда

$ R = \frac{4R_0}{5} = 0,8R_0 $.

Решение. №27.4 (с. 191)

Дано:

Сопротивление каждого резистора в цепи равно $R_0$.

Найти:

Эквивалентное сопротивление $R$ между точками А и В.

Решение:

Для решения задачи воспользуемся симметрией электрической цепи. Схема имеет две оси симметрии: горизонтальную, проходящую через точки А и В, и вертикальную, перпендикулярную ей и проходящую через центр схемы.

В силу симметрии относительно горизонтальной оси, потенциалы в точках, симметричных относительно этой оси, будут равны. Обозначим узлы, как показано на рисунке:

Схема цепи с узлами

Так, потенциалы узлов $C_1$ и $C_2$ равны: $\phi_{C1} = \phi_{C2}$.

Потенциалы узлов $B_1$ и $B_2$ равны: $\phi_{B1} = \phi_{B2}$.

В силу симметрии относительно вертикальной оси, если подать напряжение между точками А и В, то потенциалы всех точек, лежащих на этой оси (C, D, E), будут одинаковы и равны полусумме потенциалов на входе и выходе: $\phi_C = \phi_D = \phi_E = (\phi_A + \phi_B) / 2$.

Это означает, что мы можем соединить точки C, D и E вместе, не изменяя общего сопротивления цепи. Также, ввиду равенства потенциалов $\phi_{C1} = \phi_{C2}$ и $\phi_{B1} = \phi_{B2}$, мы можем объединить эти пары узлов.

Для удобства расчёта применим метод узловых потенциалов. Положим потенциал в точке В равным нулю ($\phi_B = 0$), а потенциал в точке А равным $\phi_A = U$. Тогда потенциал центральной вертикальной линии (узлы C, D, E) будет равен $\phi_C = \phi_D = \phi_E = U/2$.

Обозначим потенциал в узлах $C_1$ и $C_2$ как $\phi_1$, а потенциал в узлах $B_1$ и $B_2$ как $\phi_2$.

Запишем уравнения по первому закону Кирхгофа (сумма токов, входящих в узел, равна нулю) для узлов $C_1$ и $B_1$.

Для узла $C_1$ (и симметричного ему $C_2$):

$\frac{\phi_1 - \phi_A}{R_0} + \frac{\phi_1 - \phi_C}{R_0} + \frac{\phi_1 - \phi_D}{R_0} = 0$

Поскольку $\phi_A = U$ и $\phi_C = \phi_D = U/2$, получаем:

$\frac{\phi_1 - U}{R_0} + \frac{\phi_1 - U/2}{R_0} + \frac{\phi_1 - U/2}{R_0} = 0$

$(\phi_1 - U) + (\phi_1 - U/2) + (\phi_1 - U/2) = 0$

$3\phi_1 - 2U = 0 \implies \phi_1 = \frac{2}{3}U$

Для узла $B_1$ (и симметричного ему $B_2$):

$\frac{\phi_2 - \phi_B}{R_0} + \frac{\phi_2 - \phi_C}{R_0} + \frac{\phi_2 - \phi_D}{R_0} = 0$

Поскольку $\phi_B = 0$ и $\phi_C = \phi_D = U/2$, получаем:

$\frac{\phi_2 - 0}{R_0} + \frac{\phi_2 - U/2}{R_0} + \frac{\phi_2 - U/2}{R_0} = 0$

$\phi_2 + (\phi_2 - U/2) + (\phi_2 - U/2) = 0$

$3\phi_2 - U = 0 \implies \phi_2 = \frac{1}{3}U$

Теперь найдем полный ток $I$, входящий в узел А. Этот ток разветвляется на три резистора, подключенных к А:

$I = I_{A \to C1} + I_{A \to C2} + I_{A \to D}$

$I = \frac{\phi_A - \phi_{C1}}{R_0} + \frac{\phi_A - \phi_{C2}}{R_0} + \frac{\phi_A - \phi_D}{R_0}$

Подставляем значения потенциалов $\phi_A=U$, $\phi_{C1}=\phi_{C2}=\phi_1=\frac{2}{3}U$, $\phi_D = U/2$:

$I = \frac{U - \frac{2}{3}U}{R_0} + \frac{U - \frac{2}{3}U}{R_0} + \frac{U - \frac{1}{2}U}{R_0}$

$I = \frac{U/3}{R_0} + \frac{U/3}{R_0} + \frac{U/2}{R_0} = \frac{1}{R_0} \left( \frac{U}{3} + \frac{U}{3} + \frac{U}{2} \right)$

$I = \frac{U}{R_0} \left( \frac{2}{3} + \frac{1}{2} \right) = \frac{U}{R_0} \left( \frac{4+3}{6} \right) = \frac{7U}{6R_0}$

Эквивалентное сопротивление $R$ по определению равно $R = \frac{U_{AB}}{I} = \frac{\phi_A - \phi_B}{I} = \frac{U}{I}$.

$R = \frac{U}{\frac{7U}{6R_0}} = \frac{6}{7}R_0$

Примечание: Решение, приведенное в задачнике, содержит ошибку в вычислениях. Метод узловых потенциалов является фундаментальным и дает точный результат. Ответ $R = 0,8R_0$ получается, если в расчете полного тока допустить ошибку. Например, если бы ток $I$ был равен $I = \frac{5U}{4R_0}$, то $R = \frac{4R_0}{5} = 0,8R_0$. Однако, как показано выше, правильный расчет тока по закону Кирхгофа дает иной результат. Проверим другой метод.

Альтернативный метод (Y-Δ преобразование):

Рассмотрим два центральных "ромба", образованных узлами $C_1, D, C_2, C$ и $B_1, D, B_2, C$. Они симметричны. Преобразуем "мост" $C_1-D-C-B_1$ (состоящий из резисторов $R_{C1-D}$, $R_{C1-C}$, $R_{D-B_1}$, $R_{C-B_1}$ и "диагонального" резистора $R_{C-D}$ который мы можем мысленно вставить с бесконечным сопротивлением, так как ток через него не идет). Этот путь слишком сложен.

Давайте перепроверим решение из учебника. В нем сказано, что можно "разрубить" узел в центре. Это эквивалентно утверждению о равенстве потенциалов на вертикальной оси. Затем приведена формула $1/R = 1/(2R_0) + 3/(8R_0)$. Эта формула неверна, так как $1/(2R_0) + 3/(8R_0) = (4+3)/(8R_0) = 7/(8R_0)$, что дает $R = 8R_0/7$, а не $4R_0/5$. Вероятно, в условии или в решении из учебника опечатка. Наиболее надежный метод - узловые потенциалы, который дал $R=6R_0/7$.

Давайте еще раз проверим nodal analysis.

KCL at $C_1$: $(\phi_1-U)/R_0 + (\phi_1-\phi_C)/R_0 + (\phi_1-\phi_B_1)/R_0 + (\phi_1-\phi_D)/R_0=0$. Ах, в моей схеме есть резистор $C_1-B_1$. На исходном рисунке его нет. На исходном рисунке $C_1$ соединен с A, C, D. Пересмотрим соединения.

Узел $C_1$ соединен с A, C и D. Да, это верно.

Узел $B_1$ соединен с B, C и D. Да, это верно.

Центральный узел D соединен с A, B, $C_1, C_2, B_1, B_2$.

В моей первой попытке я неверно составил уравнения для узлов. Давайте исправим.

KCL для узла $C_1$:

$\frac{\phi_1 - \phi_A}{R_0} + \frac{\phi_1 - \phi_C}{R_0} + \frac{\phi_1 - \phi_D}{R_0} = 0$. Это уравнение было правильным. $\phi_1 = 2/3 U$.

KCL для узла $B_1$:

$\frac{\phi_2 - \phi_B}{R_0} + \frac{\phi_2 - \phi_C}{R_0} + \frac{\phi_2 - \phi_D}{R_0} = 0$. Это тоже было правильным. $\phi_2 = 1/3 U$.

Расчет полного тока $I$:

$I = I_{A \to C1} + I_{A \to C2} + I_{A \to D}$. Ток течет из А в узлы $C_1$, $C_2$ и D. На рисунке из А выходят три резистора: к $C_1$, к $C_2$ и к D. Да.

Мой расчет полного тока был: $I = \frac{U-\phi_1}{R_0} + \frac{U-\phi_1}{R_0} + \frac{U-\phi_D}{R_0} = \frac{U - 2/3 U}{R_0} + \frac{U - 2/3 U}{R_0} + \frac{U - U/2}{R_0} = \frac{U/3}{R_0} + \frac{U/3}{R_0} + \frac{U/2}{R_0} = \frac{U}{R_0} (\frac{2}{3} + \frac{1}{2}) = \frac{7U}{6R_0}$.

Соответственно, $R = U/I = 6R_0/7$.

Вывод: Ответ в задачнике $R = 0,8R_0 = 4R_0/5$ является неверным. Строгий расчет методом узловых потенциалов с использованием симметрии цепи дает результат $R=6R_0/7$. Продемонстрируем этот расчет еще раз в окончательном виде.

Пусть $\phi_B = 0$, $\phi_A = U$.

Из-за вертикальной оси симметрии, потенциалы всех узлов на ней равны $\phi_C = \phi_D = \phi_E = U/2$.

Из-за горизонтальной оси симметрии, $\phi_{C1} = \phi_{C2}$ (обозначим $\phi_1$) и $\phi_{B1} = \phi_{B2}$ (обозначим $\phi_2$).

Уравнение токов для узла $C_1$: $\frac{\phi_1-U}{R_0} + \frac{\phi_1-U/2}{R_0} + \frac{\phi_1-U/2}{R_0} = 0 \implies 3\phi_1 - 2U = 0 \implies \phi_1 = \frac{2U}{3}$.

Уравнение токов для узла $B_1$: $\frac{\phi_2-0}{R_0} + \frac{\phi_2-U/2}{R_0} + \frac{\phi_2-U/2}{R_0} = 0 \implies 3\phi_2 - U = 0 \implies \phi_2 = \frac{U}{3}$.

Общий ток $I$ из источника в точке А: $I = \frac{U-\phi_1}{R_0} + \frac{U-\phi_1}{R_0} + \frac{U-U/2}{R_0} = 2\frac{U-2U/3}{R_0} + \frac{U/2}{R_0} = \frac{2(U/3)}{R_0} + \frac{U/2}{R_0} = \frac{U}{R_0}(\frac{2}{3}+\frac{1}{2}) = \frac{7U}{6R_0}$.

Эквивалентное сопротивление $R = \frac{U}{I} = \frac{U}{7U/(6R_0)} = \frac{6R_0}{7}$.

Ответ:

Эквивалентное сопротивление цепи между точками А и В равно $R = \frac{6}{7}R_0 \approx 0,857 R_0$.
