1. Какие точки называются симметричными относительно прямой?

2. Что называется осевой симметрией, осью симметрии?

3. Какие две фигуры называются симметричными относительно оси?

4. Какая фигура называется симметричной относительно оси?

5. Сохраняет ли осевая симметрия расстояние между точками?

6. Куда при осевой симметрии переходят отрезок, луч, прямая?

7. Сохраняет ли осевая симметрия величины углов?

1. Две точки $A$ и $A'$ называются симметричными относительно прямой $l$, если эта прямая является серединным перпендикуляром к отрезку $AA'$. Это означает, что должны выполняться два условия: во-первых, прямая $l$ должна быть перпендикулярна отрезку, соединяющему эти точки ($l \perp AA'$), и во-вторых, она должна проходить через середину этого отрезка. Если точка принадлежит самой прямой симметрии, то она считается симметричной самой себе.
Ответ: Точки называются симметричными относительно прямой, если эта прямая перпендикулярна отрезку, соединяющему эти точки, и проходит через его середину.

2. Осевой симметрией относительно прямой $l$ называется такое преобразование плоскости, при котором каждая точка фигуры переходит в точку, симметричную ей относительно прямой $l$. Сама прямая $l$ называется осью симметрии. Осевая симметрия является видом геометрического преобразования, которое называется движением.
Ответ: Осевая симметрия — это преобразование, отображающее каждую точку плоскости в точку, симметричную ей относительно заданной прямой, которая называется осью симметрии.

3. Две фигуры называются симметричными относительно оси, если одна фигура может быть получена из другой путем осевой симметрии относительно этой оси. То есть, для каждой точки одной фигуры симметричная ей относительно данной оси точка принадлежит второй фигуре, и наоборот. Такие фигуры являются зеркальным отражением друг друга.
Ответ: Две фигуры называются симметричными относительно оси, если при осевой симметрии относительно этой оси одна фигура переходит в другую.

4. Фигура называется симметричной относительно оси (или обладающей осевой симметрией), если существует такая прямая (ось симметрии), при преобразовании осевой симметрии относительно которой фигура переходит сама в себя. Это означает, что для любой точки, принадлежащей фигуре, симметричная ей точка относительно оси также принадлежит этой фигуре.
Ответ: Фигура называется симметричной относительно оси, если преобразование осевой симметрии с этой осью отображает фигуру на саму себя.

5. Да, осевая симметрия сохраняет расстояние между точками. Осевая симметрия является движением (или изометрией). По определению, движение — это преобразование, которое сохраняет расстояния. Таким образом, если точки $A$ и $B$ при осевой симметрии переходят в точки $A'$ и $B'$, то длина отрезка $AB$ будет равна длине отрезка $A'B'$.
Ответ: Да, сохраняет.

6. При осевой симметрии отрезок переходит в равный ему отрезок. Луч переходит в луч. Прямая переходит в прямую. Положение образа прямой зависит от ее положения относительно оси симметрии: если прямая параллельна оси, ее образ тоже будет ей параллелен; если прямая пересекает ось, ее образ также пересечет ось в той же точке; если прямая перпендикулярна оси или совпадает с ней, она отобразится сама на себя.
Ответ: При осевой симметрии отрезок переходит в равный ему отрезок, луч — в луч, а прямая — в прямую.

7. Да, осевая симметрия сохраняет величины углов. Поскольку осевая симметрия является движением и сохраняет расстояния, она также сохраняет и углы. Любой угол при симметрии переходит в равный ему угол. Это следует из того, что треугольник при осевой симметрии переходит в равный ему треугольник, а у равных треугольников соответственные углы равны.
Ответ: Да, сохраняет.

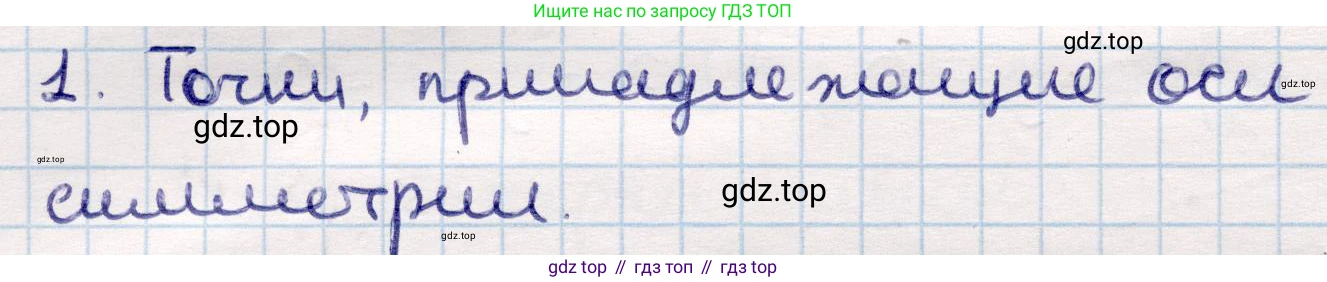

1. Какие точки при осевой симметрии переходят в себя?

1. Осевая симметрия — это геометрическое преобразование относительно прямой, называемой осью симметрии. При этом преобразовании любая точка $A$ переходит в такую точку $A'$, что ось симметрии является серединным перпендикуляром к отрезку $AA'$.

Чтобы точка перешла сама в себя, необходимо, чтобы ее образ совпал с исходной точкой. Пусть точка $M$ переходит в себя, то есть ее образ $M'$ совпадает с $M$. В этом случае отрезок $MM'$ имеет нулевую длину (вырождается в точку).

По определению осевой симметрии, расстояние от точки $M$ до оси симметрии должно быть равно расстоянию от ее образа $M'$ до той же оси. Если $M=M'$, то расстояние от точки $M$ до оси симметрии должно быть равно нулю. Множество всех точек, расстояние от которых до некоторой прямой равно нулю, и есть сама эта прямая.

Таким образом, в себя переходят только те точки, которые лежат непосредственно на оси симметрии.

Ответ: точки, принадлежащие оси симметрии.

2. Какие прямые при осевой симметрии переходят в себя?

Осевая симметрия относительно некоторой прямой $l$ (оси симметрии) — это преобразование плоскости, при котором любая точка $M$ отображается в такую точку $M'$, что прямая $l$ является серединным перпендикуляром к отрезку $MM'$. Прямая называется инвариантной относительно преобразования (переходит в себя), если образ любой ее точки при этом преобразовании также принадлежит исходной прямой. Рассмотрим два случая, когда прямая переходит в себя при осевой симметрии.

1. Прямая совпадает с осью симметрии.

Пусть прямая $a$ является осью симметрии. По определению, любая точка, лежащая на оси симметрии, при данном преобразовании остается на месте (является неподвижной). Поскольку все точки прямой $a$ переходят сами в себя, то и вся прямая $a$ отображается на себя. В этом случае каждая точка прямой является неподвижной.

Ответ: Прямая, являющаяся осью симметрии.

2. Прямая перпендикулярна оси симметрии.

Пусть прямая $m$ перпендикулярна оси симметрии $l$ и пересекает ее в точке $O$.

1. Точка $O$ лежит на оси симметрии $l$, поэтому она является неподвижной, то есть отображается сама на себя. Таким образом, образ точки $O$ принадлежит прямой $m$.

2. Возьмем на прямой $m$ любую другую точку $A$, не совпадающую с $O$. Ее образ $A'$ при симметрии относительно оси $l$ должен лежать на прямой, проходящей через $A$ и перпендикулярной оси $l$. Но по нашему условию, прямая $m$ как раз и проходит через точку $A$ и перпендикулярна оси $l$. Следовательно, точка $A'$ также лежит на прямой $m$.

Поскольку образы двух различных точек прямой $m$ (точек $O$ и $A$) снова лежат на прямой $m$, то и вся прямая $m$ при осевой симметрии переходит в себя.

Ответ: Любая прямая, перпендикулярная оси симметрии.

Таким образом, существует два вида прямых, которые переходят в себя при осевой симметрии: сама ось симметрии и все прямые, которые ей перпендикулярны.

3. Осевая симметрия переводит точку $A$ в точку $A'$. Какая прямая является осью симметрии?

По определению осевой симметрии, для любой точки $A$, не лежащей на оси симметрии, её образ $A'$ находится на прямой, перпендикулярной оси симметрии, и на том же расстоянии от оси, что и точка $A$.

Пусть $l$ — искомая ось симметрии. Проведем отрезок, соединяющий точку $A$ и ее образ $A'$. Пусть точка $M$ — точка пересечения отрезка $AA'$ и прямой $l$.

Согласно определению осевой симметрии, должны выполняться два условия:

1. Прямая $l$ перпендикулярна отрезку $AA'$. Математически это записывается как $l \perp AA'$.

2. Расстояние от точки $A$ до прямой $l$ равно расстоянию от точки $A'$ до прямой $l$. Это означает, что точка $M$ является серединой отрезка $AA'$, то есть $AM = MA'$.

Прямая, которая проходит через середину отрезка и перпендикулярна ему, называется серединным перпендикуляром к этому отрезку.

Следовательно, осью симметрии, переводящей точку $A$ в точку $A'$, является серединный перпендикуляр к отрезку $AA'$.

Ответ: Осью симметрии является серединный перпендикуляр к отрезку $AA'$.

4. Приведите примеры фигур: а) имеющих осевую симметрию;б) не имеющих осевой симметрии.

Осевая симметрия — это свойство геометрической фигуры, при котором существует прямая (называемая осью симметрии), которая делит фигуру на две части таким образом, что каждая из них является зеркальным отражением другой. Если мысленно согнуть плоскость по этой прямой, то обе части фигуры совпадут.

а) Фигуры, имеющие одну или несколько осей симметрии:

1. Окружность. У неё бесконечное множество осей симметрии. Любая прямая, проходящая через её центр (любой диаметр), является осью симметрии.

2. Квадрат. Имеет четыре оси симметрии: две прямые, проходящие через середины противолежащих сторон, и две прямые, содержащие его диагонали.

3. Равнобедренный треугольник. Имеет одну ось симметрии — прямую, на которой лежит высота, проведённая к его основанию.

4. Прямоугольник. Имеет две оси симметрии, которые проходят через середины его противоположных сторон.

5. Ромб. Имеет две оси симметрии, которыми являются прямые, содержащие его диагонали.

6. Угол. Осью симметрии угла является прямая, содержащая его биссектрису.

Ответ: окружность, квадрат, равнобедренный треугольник, прямоугольник, ромб.

б) Фигуры, не имеющие осевой симметрии:

Такие фигуры невозможно разделить прямой на две зеркально идентичные части.

1. Разносторонний треугольник. Треугольник, у которого все три стороны имеют разную длину, не имеет осей симметрии.

2. Параллелограмм (в общем случае). Если параллелограмм не является прямоугольником или ромбом, у него нет оси симметрии. Несмотря на наличие центра симметрии, нет такой прямой, вдоль которой его можно сложить для полного совпадения частей.

3. Трапеция (в общем случае). Если трапеция не является равнобедренной, она не имеет оси симметрии.

4. Спираль. Эта кривая не имеет ни одной оси симметрии.

5. Многие буквы алфавита. Например, буквы Г, L, J, P, F не обладают осевой симметрией.

Ответ: разносторонний треугольник, параллелограмм (не являющийся ромбом или прямоугольником), произвольная трапеция.

5. Изобразите точку, симметричную точке $A$ относительно прямой $c$ (рис. 9.4).

а)

б)

в)

Рис. 9.4

Для построения точки A', симметричной точке A относительно прямой c (оси симметрии), необходимо выполнить следующие действия для каждого случая:

1. Из точки A провести прямую, перпендикулярную прямой c.
2. Измерить расстояние от точки A до точки пересечения перпендикуляра с прямой c (назовем ее H).
3. На перпендикуляре отложить от точки H отрезок HA', равный по длине отрезку AH, по другую сторону от прямой c.

Точка A' и будет искомой точкой.

а)

Прямая c на рисунке а) является вертикальной. Прямая, перпендикулярная вертикальной прямой, является горизонтальной.

1. Проведем из точки A горизонтальную линию до пересечения с прямой c.
2. Расстояние от точки A до прямой c, измеренное по клеткам, равно 2.
3. Отложим от прямой c по этой же горизонтальной линии вправо расстояние, равное 2 клеткам. Получим искомую точку A'.

Ответ: Симметричная точка A' находится на той же горизонтальной линии, что и точка A, но на расстоянии 2 клеток справа от прямой c.

б)

Прямая c на рисунке б) проходит по диагоналям клеток под углом 135° к горизонтальной оси. Ее угловой коэффициент $k_c = -1$. Прямая, перпендикулярная ей, будет проходить по другим диагоналям клеток, ее угловой коэффициент $k_{\perp} = 1$.

1. Проведем из точки A прямую, перпендикулярную прямой c. Эта прямая будет идти по диагоналям клеток (вверх и вправо).
2. Расстояние от точки A до прямой c вдоль этого перпендикуляра равно 1.5 диагонали клетки.
3. Отложим от прямой c вдоль перпендикуляра в том же направлении (вверх и вправо) расстояние, равное 1.5 диагонали клетки. Получим искомую точку A'.

Ответ: Симметричная точка A' находится на перпендикуляре к прямой с, проведенном из точки А, на таком же расстоянии от прямой с. Если принять левый нижний угол сетки за точку (0,0), то точка А имеет координаты (1,1), а симметричная ей точка A' будет иметь координаты (3,3).

в)

Прямая c на рисунке в) имеет наклон. Чтобы определить его, найдем две точки на пересечении линий сетки, через которые она проходит. Например, прямая проходит через точки, смещенные друг от друга на 1 клетку вправо и 2 клетки вниз. Ее угловой коэффициент $k_c = -2$.

1. Угловой коэффициент перпендикулярной прямой будет равен $k_{\perp} = -1/k_c = -1/(-2) = 1/2$. Это означает, что перпендикулярная прямая смещается на 2 клетки вправо и 1 клетку вверх (или 2 клетки влево и 1 клетку вниз).
2. Проведем через точку A прямую с таким наклоном — это и будет перпендикуляр к прямой c.
3. Найдем точку пересечения H этого перпендикуляра с прямой c.
4. Продолжим перпендикуляр за точку H и отложим отрезок HA', равный по длине отрезку AH. Точка A' будет симметрична точке A.

Ответ: Для построения симметричной точки A' необходимо провести из точки A перпендикуляр к прямой c (его направление — 2 клетки влево и 1 клетка вниз) и отложить на его продолжении за прямой c отрезок, равный расстоянию от A до c.

6. Изобразите отрезок, симметричный отрезку $AB$ относительно прямой $c$ (рис. 9.5).

а)

б)

в)

Рис. 9.5

Для построения отрезка, симметричного данному отрезку $AB$ относительно прямой $c$, необходимо найти точки $A'$ и $B'$, симметричные концам отрезка (точкам $A$ и $B$) относительно этой прямой. Искомый отрезок будет $A'B'$.

Точка $M'$ называется симметричной точке $M$ относительно прямой $c$, если прямая $c$ является серединным перпендикуляром к отрезку $MM'$. Это означает, что отрезок $MM'$ перпендикулярен прямой $c$ и делится ею пополам. Для построения на клетчатой бумаге удобно считать клетки.

а) 1. Найдем точку $A'$, симметричную точке $A$. Прямая $c$ — горизонтальная. Проведем из точки $A$ перпендикуляр к прямой $c$. Это будет вертикальная линия. Точка $A$ находится на 1 клетку ниже прямой $c$. Следовательно, симметричная ей точка $A'$ будет находиться на том же перпендикуляре (на той же вертикальной линии), но на 1 клетку выше прямой $c$.

2. Аналогично найдем точку $B'$, симметричную точке $B$. Точка $B$ находится на 1 клетку выше прямой $c$. Следовательно, симметричная ей точка $B'$ будет находиться на той же вертикальной линии, проходящей через $B$, но на 1 клетку ниже прямой $c$.

3. Соединим точки $A'$ и $B'$ отрезком. Отрезок $A'B'$ — искомый.

Ответ: Построение симметричного отрезка $A'B'$ показано на рисунке красным пунктиром.

б) 1. Найдем точку $A'$, симметричную точке $A$. Прямая $c$ является наклонной (проходит по диагоналям клеток). Перпендикуляр к ней будет проходить по другим диагоналям. Чтобы из точки $A$ попасть на прямую $c$, двигаясь по перпендикуляру, нужно сместиться на 1 клетку вправо и 1 клетку вниз. Чтобы найти симметричную точку $A'$, нужно от точки пересечения с прямой $c$ сместиться еще на 1 клетку вправо и 1 клетку вниз.

2. Аналогично найдем точку $B'$, симметричную точке $B$. Чтобы из точки $B$ попасть на прямую $c$, двигаясь по перпендикуляру, нужно сместиться на 0.5 клетки влево и 0.5 клетки вверх. Чтобы найти симметричную точку $B'$, нужно от точки пересечения с прямой $c$ сместиться еще на 0.5 клетки влево и 0.5 клетки вверх.

3. Соединим точки $A'$ и $B'$ отрезком. Отрезок $A'B'$ — искомый.

Ответ: Построение симметричного отрезка $A'B'$ показано на рисунке красным пунктиром.

в) 1. В этом случае отрезок $AB$ перпендикулярен оси симметрии $c$. Точка их пересечения является серединой для отрезка $AB$ (в видимой части).

2. Найдем точку $A'$, симметричную точке $A$. Проведем перпендикуляр из $A$ к прямой $c$. Этот перпендикуляр лежит на той же прямой, что и сам отрезок $AB$. Измерим расстояние от точки $A$ до прямой $c$ вдоль этого перпендикуляра. Симметричная точка $A'$ будет лежать на том же расстоянии, но с другой стороны от прямой $c$. Мы видим, что эта точка в точности совпадает с точкой $B$. Таким образом, $A' = B$.

3. Аналогично, точка, симметричная точке $B$, совпадет с точкой $A$. Таким образом, $B' = A$.

4. Искомый отрезок $A'B'$ соединяет точку $B$ и точку $A$, то есть он совпадает с исходным отрезком $AB$.

Ответ: Отрезок, симметричный отрезку $AB$ относительно прямой $c$, совпадает с самим отрезком $AB$.

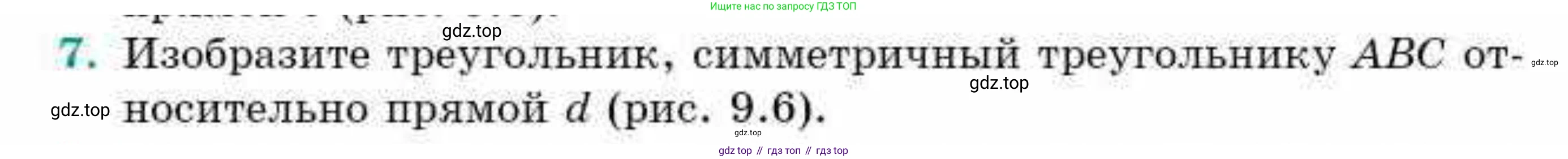

7. Изобразите треугольник, симметричный треугольнику $ABC$ относительно прямой $d$ (рис. 9.6).

а)

б)

в)

Рис. 9.6

Для того чтобы изобразить треугольник, симметричный треугольнику ABC относительно прямой d, необходимо построить точки A', B', C', которые симметричны вершинам A, B, C исходного треугольника относительно этой прямой. Затем эти точки нужно соединить отрезками, чтобы получить искомый треугольник A'B'C'.

Точка M' называется симметричной точке M относительно прямой d (оси симметрии), если прямая d перпендикулярна отрезку MM' и делит его пополам.

а)

В данном случае прямая d является горизонтальной линией сетки. Это упрощает построение.

1. Чтобы найти точку A', симметричную точке A, нужно измерить расстояние от точки A до прямой d по перпендикуляру (в данном случае, по вертикальной линии сетки) и отложить такое же расстояние по ту же сторону от прямой d. Точка A находится на 2 клетки ниже прямой d, следовательно, точка A' будет находиться на 2 клетки выше прямой d на той же вертикальной линии.

2. Точка B находится на 1 клетку ниже прямой d. Следовательно, симметричная ей точка B' будет находиться на 1 клетку выше прямой d на той же вертикальной линии.

3. Точка C находится на 1 клетку выше прямой d. Следовательно, симметричная ей точка C' будет находиться на 1 клетку ниже прямой d на той же вертикальной линии.

4. Соединив точки A', B' и C' отрезками, получаем искомый треугольник A'B'C'.

Ответ: Изображен треугольник A'B'C', симметричный треугольнику ABC. Если принять левый нижний угол видимой сетки за начало координат (0,0), то вершины исходного треугольника имеют координаты A(1,1), B(4,2), C(2,4), а прямая d задается уравнением $y=3$. Тогда вершины симметричного треугольника будут иметь координаты A'(1,5), B'(4,4), C'(2,2).

б)

В этом случае прямая d наклонена. Для построения симметричных точек нужно провести к ней перпендикуляры из вершин треугольника.

1. Определим наклон (угловой коэффициент) прямой d. Прямая проходит через узлы сетки так, что при смещении на 2 клетки вправо она опускается на 1 клетку вниз. Следовательно, ее угловой коэффициент $k_d = -1/2$.

2. Прямая, перпендикулярная прямой d, будет иметь угловой коэффициент $k_{\perp}$, такой что $k_d \cdot k_{\perp} = -1$. Отсюда $k_{\perp} = -1 / (-1/2) = 2$. Это означает, что перпендикулярная прямая на каждый 1 шаг вправо поднимается на 2 шага вверх.

3. Для построения точки A', симметричной точке A, проводим через A прямую с угловым коэффициентом 2. Находим точку пересечения этого перпендикуляра с прямой d. Затем откладываем на перпендикуляре в другую сторону от прямой d отрезок, равный расстоянию от A до точки пересечения. Так мы получаем точку A'.

4. Аналогичные построения выполняем для вершин B и C, чтобы найти симметричные им точки B' и C'.

5. Соединяем точки A', B', C' и получаем искомый треугольник A'B'C'.

Ответ: В результате построения получается треугольник A'B'C'. Так как ось симметрии d не проходит под углом 45 градусов к осям сетки, вершины симметричного треугольника в общем случае не попадают в узлы сетки. Их положение определяется геометрическим построением, описанным выше. Вершина B' окажется за пределами изображенной сетки (внизу), а вершина C' окажется левее сетки.

в)

Прямая d снова является наклонной. Алгоритм построения аналогичен предыдущему пункту.

1. Определим угловой коэффициент прямой d. Прямая проходит через узлы сетки так, что при смещении на 5 клеток вправо она поднимается на 2 клетки вверх. Ее угловой коэффициент $k_d = 2/5$.

2. Угловой коэффициент перпендикулярной прямой $k_{\perp}$ найдем из условия перпендикулярности: $k_d \cdot k_{\perp} = -1$. Отсюда $k_{\perp} = -1 / (2/5) = -5/2$. Это означает, что перпендикулярная прямая на каждые 2 шага вправо опускается на 5 шагов вниз.

3. Для построения точки A', симметричной точке A, проводим через A прямую с угловым коэффициентом $-5/2$. Находим ее точку пересечения с прямой d и откладываем от точки пересечения отрезок, равный расстоянию от A до этой точки, по другую сторону от прямой d. Получаем точку A'.

4. Повторяем процедуру для вершин B и C, чтобы найти симметричные им точки B' и C'.

5. Соединяем точки A', B', C' и получаем искомый треугольник A'B'C'.

Ответ: Построенный треугольник A'B'C' является зеркальным отражением треугольника ABC. Вершины симметричного треугольника A'B'C' не попадают в узлы сетки. Вершина B' будет расположена ниже видимой части сетки. Вершины A' и C' будут расположены внутри области, охваченной сеткой.

8. Изобразите ось симметрии для треугольников, изображенных на рисунке 9.7.

а)

б)

в)

Рис. 9.7

а) Для анализа симметрии введем систему координат. Пусть левый нижний узел сетки на рисунке а) соответствует началу координат, точке (0, 0), а сторона каждой клетки сетки равна 1. Тогда вершины треугольников имеют следующие координаты: $A(0, 0)$, $B(2, 1)$, $C(1, 3)$ и $D(3, 3)$, $E(4, 0)$, $F(2, 1)$. Заметим, что точки $B$ и $F$ совпадают. Таким образом, мы рассматриваем симметрию между треугольниками $\triangle ABC$ и $\triangle EDF$.
Ось симметрии — это прямая, при отражении относительно которой одна фигура переходит в другую. Проверим в качестве оси симметрии вертикальную прямую, проходящую через точку $B(2, 1)$. Уравнение этой прямой: $x=2$.
Найдем образы вершин треугольника $\triangle ABC$ при симметрии относительно прямой $x=2$:
1. Точка $A(0, 0)$: ее образ $A'(x', y')$ будет иметь ту же ординату $y'=0$. Абсцисса найдется из условия, что середина отрезка $AA'$ лежит на оси $x=2$. $(0+x')/2 = 2 \Rightarrow x'=4$. Таким образом, образ точки $A$ — это точка $A'(4, 0)$, что совпадает с точкой $E$.
2. Точка $C(1, 3)$: ее образ $C'(x', y')$ будет иметь ординату $y'=3$. Абсцисса: $(1+x')/2 = 2 \Rightarrow 1+x'=4 \Rightarrow x'=3$. Образ точки $C$ — это точка $C'(3, 3)$, что совпадает с точкой $D$.
3. Точка $B(2, 1)$ лежит на оси симметрии $x=2$, поэтому она отображается сама в себя. $B' = B(2, 1)$, что совпадает с точкой $F$.
Таким образом, треугольник $\triangle ABC$ при симметрии относительно прямой $x=2$ переходит в треугольник $\triangle EDF$.
Ответ: Осью симметрии является вертикальная прямая, проходящая через точку $B$ (и $F$), ее уравнение $x=2$ в указанной системе координат.

б) Введем систему координат так, чтобы левый нижний узел видимой сетки на рисунке б) был в точке (0, 0). Тогда вершины фигур, судя по рисунку, имеют следующие координаты: $A(0, 2)$, $C(2, 4)$, $B(3, 2)$ и $D(2, 0)$, $E(4, 2)$, $F(4, 1)$. Фигуры на рисунке — это треугольники $\triangle ABC$ и $\triangle DFE$.
Визуально можно предположить, что осью симметрии является прямая $y=x$. Проверим эту гипотезу. Отражение точки $(x, y)$ относительно прямой $y=x$ есть точка $(y, x)$.
1. Найдем образ точки $A(0, 2)$: $A'(2, 0)$, что совпадает с точкой $D$.
2. Найдем образ точки $C(2, 4)$: $C'(4, 2)$, что совпадает с точкой $E$.
3. Найдем образ точки $B(3, 2)$: $B'(2, 3)$. Эта точка не совпадает с точкой $F(4, 1)$, как она изображена на рисунке.
Хотя координаты точек $B$ и $F$ не удовлетворяют условию симметрии относительно прямой $y=x$, симметрия для остальных вершин (которые составляют основу треугольников) указывает на то, что, вероятнее всего, прямая $y=x$ является искомой осью симметрии, а точки $B$ и $F$ нанесены на чертеж с некоторой неточностью.
Ответ: Осью симметрии является прямая $y=x$, проходящая через узлы сетки (диагональ клеток).

в) Введем систему координат с началом в левом нижнем углу видимой сетки на рисунке в). Координаты вершин: $B(0, 2)$, $C(1, 0)$, $A(2, 3)$, $D(3, 4)$, $E(4, 1)$. На рисунке изображены два треугольника с общей вершиной $A$: $\triangle ABC$ и $\triangle ADE$.
Предположим, что ось симметрии проходит через общую вершину $A(2, 3)$. Проверим в качестве оси симметрии вертикальную прямую $x=2$, проходящую через точку $A$.
1. Точка $A(2, 3)$ лежит на оси, поэтому отображается сама в себя.
2. Найдем образ точки $C(1, 0)$ при симметрии относительно прямой $x=2$. Образ $C'(x', y')$ будет иметь ординату $y'=0$. Абсцисса найдется из условия $(1+x')/2 = 2 \Rightarrow 1+x'=4 \Rightarrow x'=3$. Получаем точку $C'(3, 0)$. На рисунке точка $D$ имеет координаты $(3, 4)$. Таким образом, $C$ не отображается в $D$.
3. Проверим, симметричны ли точки $C(1, 0)$ и $D(3, 4)$ относительно прямой $x=2$. Их ординаты различны, а для симметрии относительно вертикальной прямой они должны быть одинаковы. Следовательно, эти точки не симметричны.
Однако, если внимательно посмотреть на рисунок, можно заметить, что точка $C$ находится на одну клетку левее прямой $x=2$, а точка $D$ — на одну клетку правее. Это сильный признак симметрии. Проверим симметрию других точек. Точка $B(0, 2)$ находится на 2 клетки левее оси $x=2$. Ее симметричный образ должен быть в точке $(4, 2)$. На рисунке точка $E$ имеет координаты $(4, 1)$.
Вероятно, чертеж выполнен с неточностями. Наиболее вероятной осью симметрии является вертикальная прямая, проходящая через общую вершину $A$, так как отклонения от симметрии для других точек невелики. Если предположить, что правильные координаты точек $D(3,0)$ и $E(4,2)$, то симметрия была бы полной.
Ответ: Наиболее вероятной осью симметрии является вертикальная прямая, проходящая через вершину $A$. В данной системе координат ее уравнение $x=2$.
