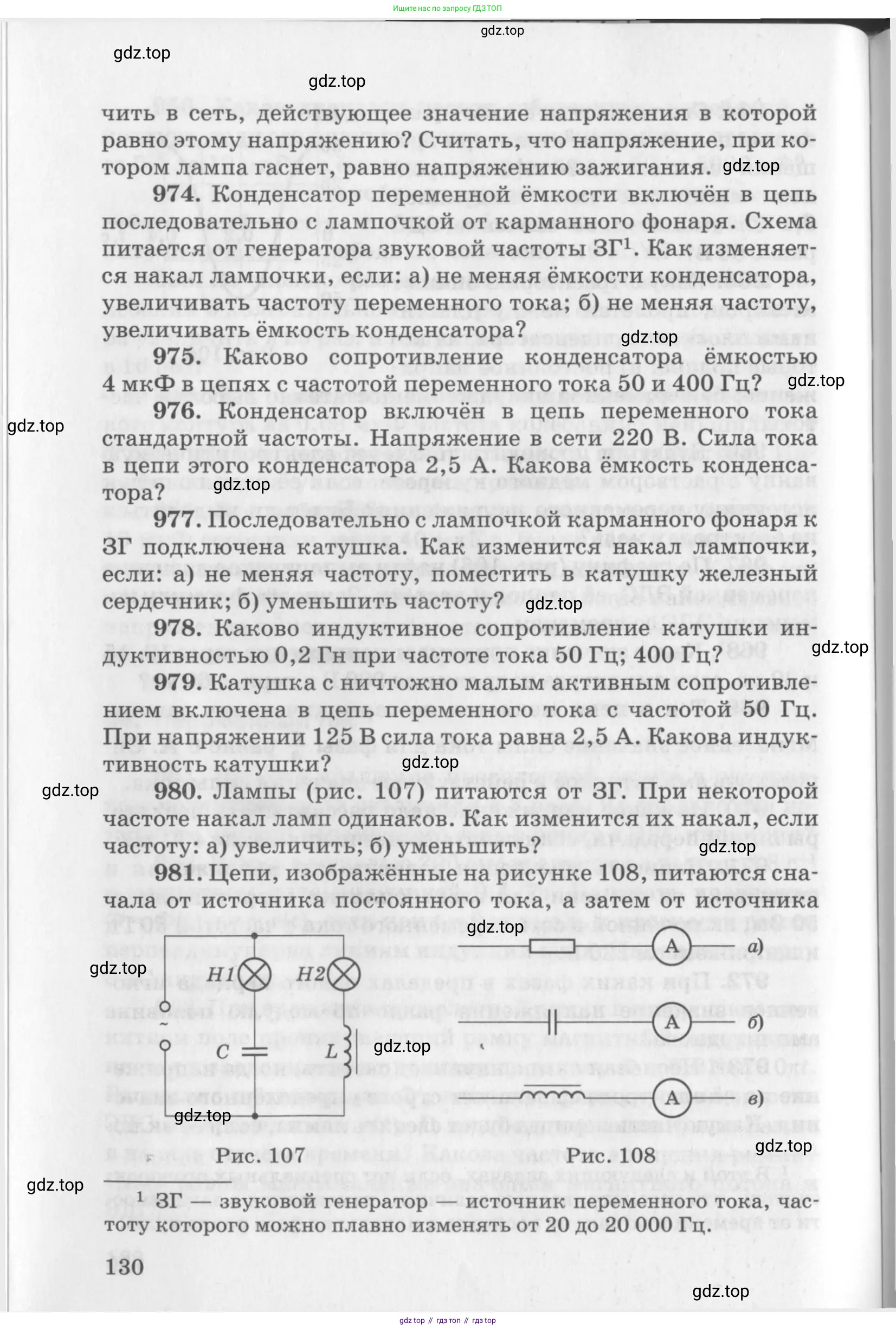

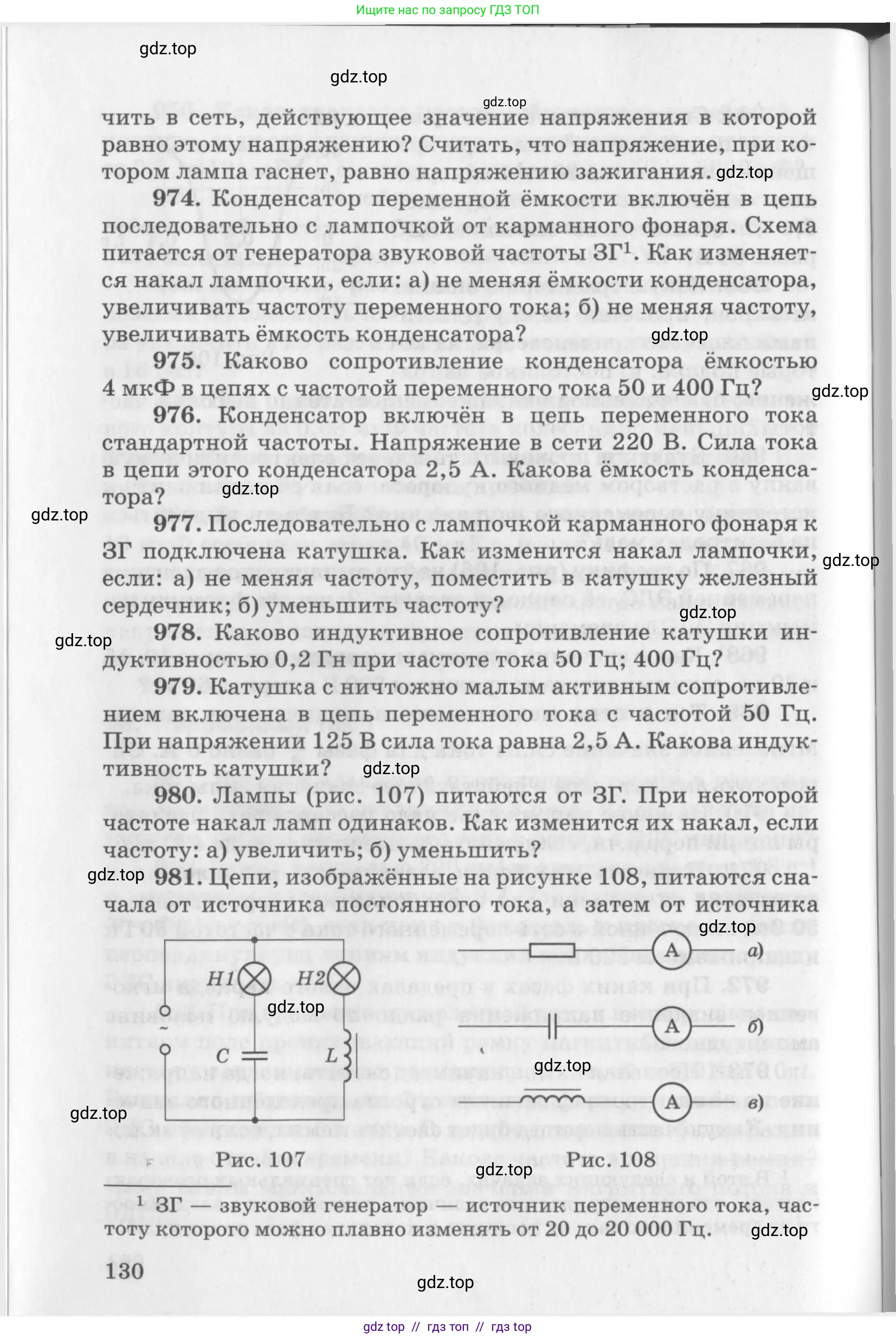

Cтраница 130

№974 (с. 130)
Условие. №974 (с. 130)

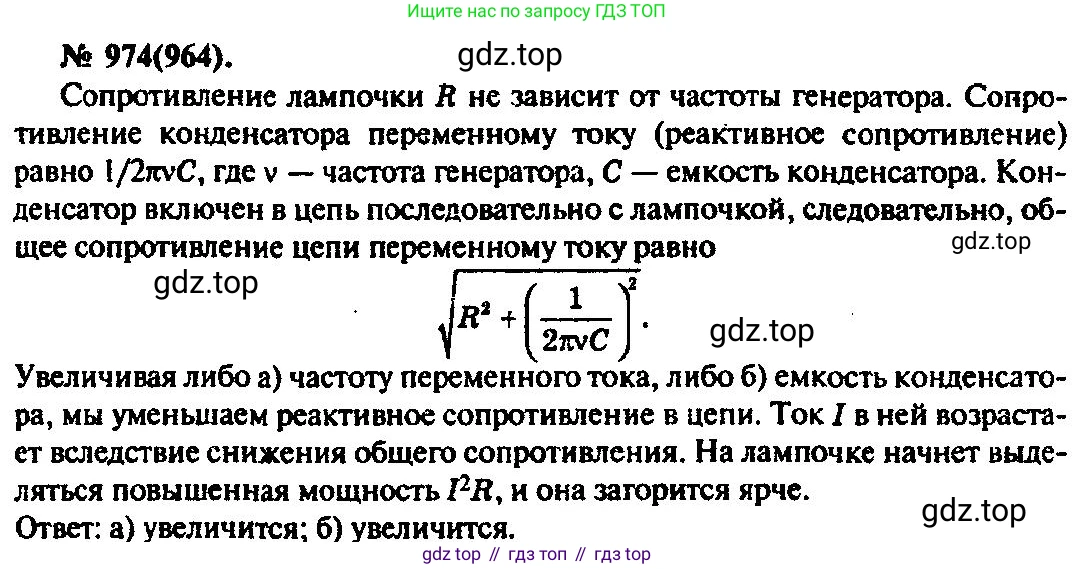

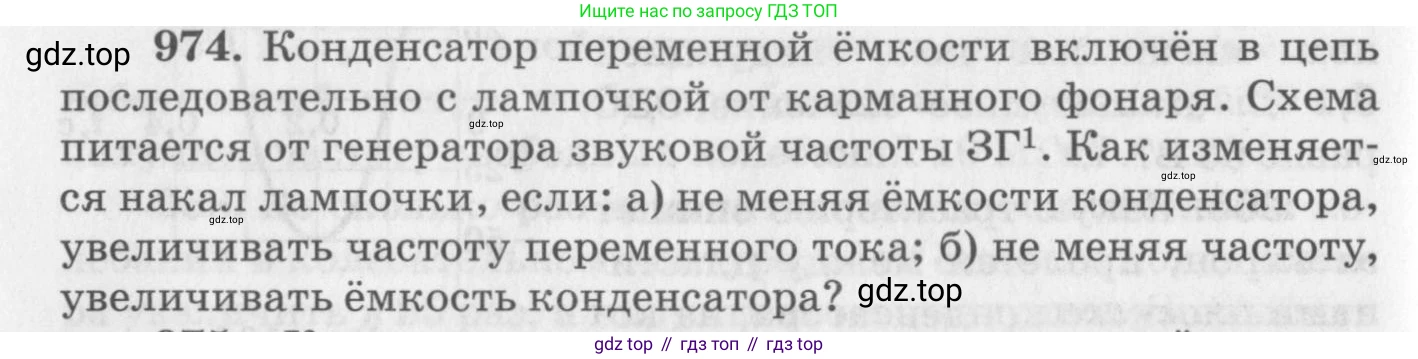

974. Конденсатор переменной ёмкости включён в цепь последовательно с лампочкой от карманного фонаря. Схема питается от генератора звуковой частоты ЗГ1. Как изменяется накал лампочки, если:
а) не меняя ёмкости конденсатора, увеличивать частоту переменного тока;
б) не меняя частоту, увеличивать ёмкость конденсатора?
Решение 1. №974 (с. 130)

Решение 2. №974 (с. 130)


Решение 3. №974 (с. 130)

Решение 4. №974 (с. 130)

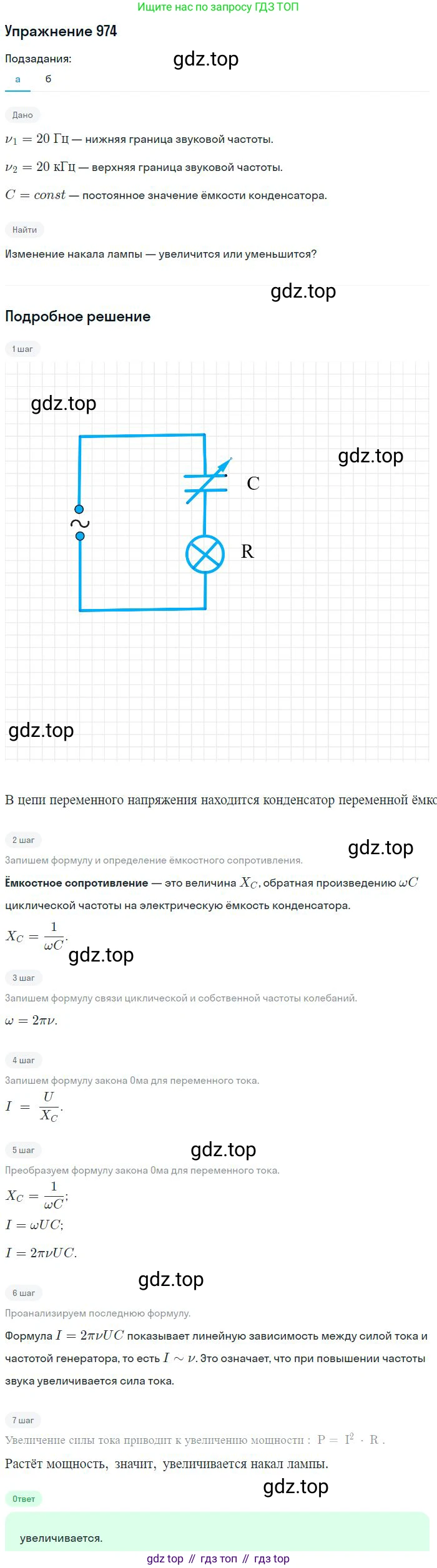

Решение
В данной цепи последовательно соединены лампочка, обладающая активным сопротивлением $R$, и конденсатор ёмкостью $C$. Цепь подключена к источнику переменного тока (генератору звуковой частоты). Накал (яркость) лампочки зависит от силы тока $I$, протекающего через неё. Согласно закону Ома для цепи переменного тока, сила тока определяется как $I = \frac{U}{Z}$, где $U$ — напряжение генератора, а $Z$ — полное сопротивление (импеданс) цепи.
Импеданс для последовательной RC-цепи рассчитывается по формуле:
$Z = \sqrt{R^2 + X_C^2}$
где $R$ — активное сопротивление лампочки, а $X_C$ — ёмкостное сопротивление (реактанс) конденсатора. Ёмкостное сопротивление, в свою очередь, зависит от частоты переменного тока $\nu$ и ёмкости конденсатора $C$:
$X_C = \frac{1}{2\pi \nu C}$
Чем меньше полное сопротивление $Z$, тем больше сила тока $I$ в цепи и, следовательно, тем ярче горит лампочка. Рассмотрим оба случая.
а) не меняя ёмкости конденсатора, увеличивать частоту переменного тока
При увеличении частоты переменного тока $\nu$ (при постоянной ёмкости $C$), ёмкостное сопротивление $X_C = \frac{1}{2\pi \nu C}$ уменьшается, так как частота находится в знаменателе. Уменьшение $X_C$ приводит к уменьшению полного сопротивления цепи $Z = \sqrt{R^2 + X_C^2}$. В результате, согласно закону Ома $I = U/Z$, сила тока в цепи увеличивается. Увеличение силы тока приведёт к увеличению накала лампочки.
Ответ: накал лампочки увеличится.
б) не меняя частоту, увеличивать ёмкость конденсатора
При увеличении ёмкости конденсатора $C$ (при постоянной частоте $\nu$), ёмкостное сопротивление $X_C = \frac{1}{2\pi \nu C}$ также уменьшается, так как ёмкость находится в знаменателе. Уменьшение $X_C$ приводит к уменьшению полного сопротивления цепи $Z = \sqrt{R^2 + X_C^2}$. Следовательно, сила тока $I = U/Z$ в цепи возрастёт, что вызовет увеличение накала лампочки.
Ответ: накал лампочки увеличится.
№975 (с. 130)
Условие. №975 (с. 130)

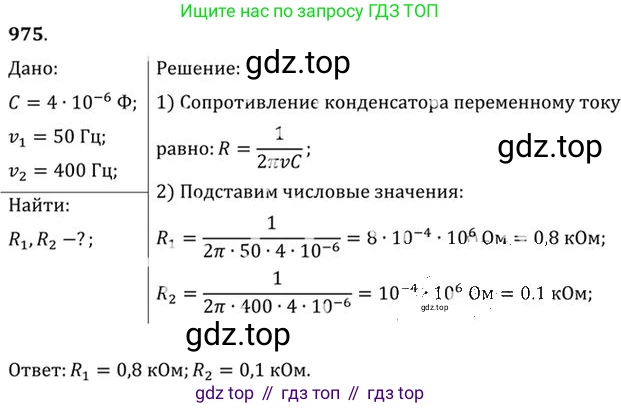

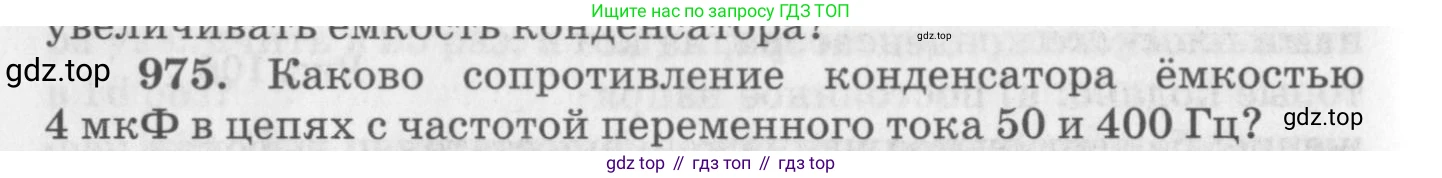

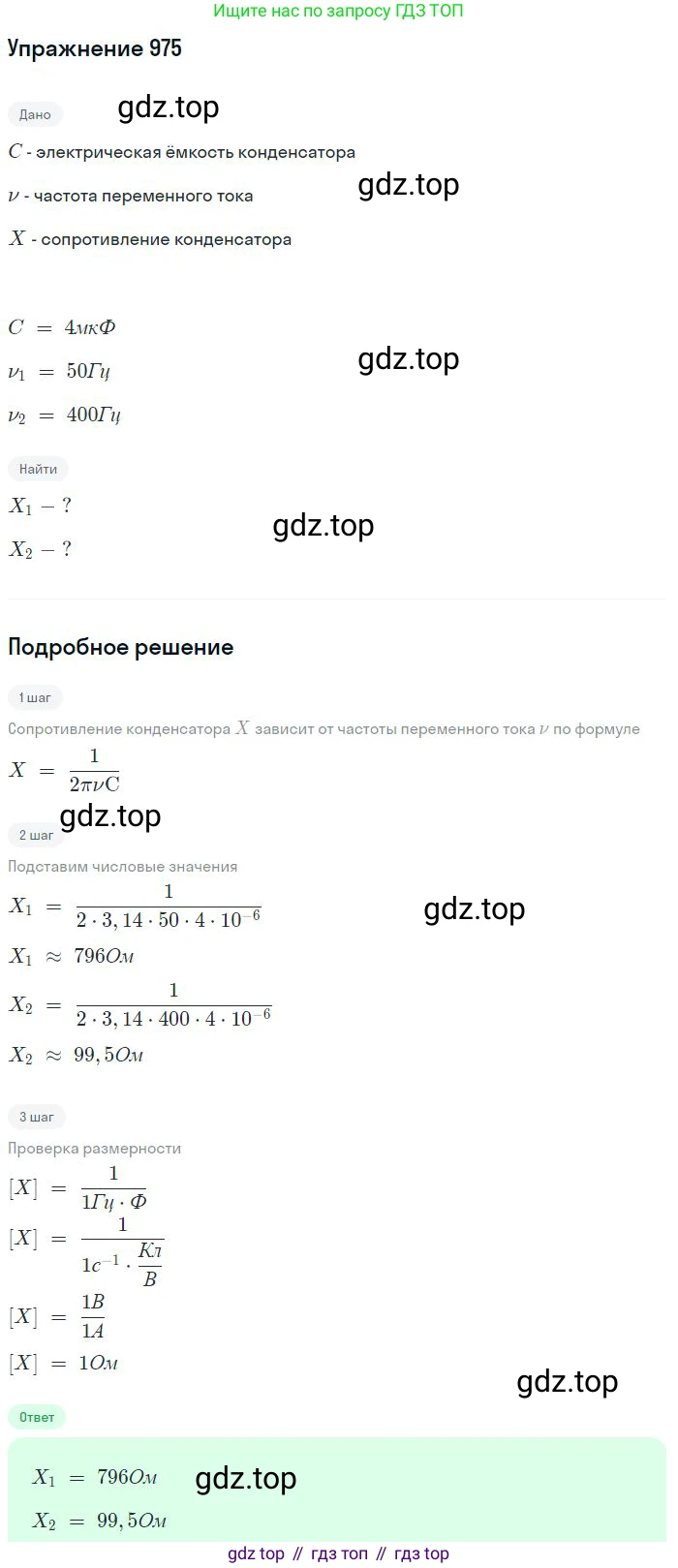

975. Каково сопротивление конденсатора ёмкостью 4 мкФ в цепях с частотой переменного тока 50 и 400 Гц?
Решение 1. №975 (с. 130)

Решение 2. №975 (с. 130)

Решение 3. №975 (с. 130)

Решение 4. №975 (с. 130)
Дано:
Ёмкость конденсатора, $C = 4 \text{ мкФ} = 4 \cdot 10^{-6} \text{ Ф}$
Частота переменного тока, $f_1 = 50 \text{ Гц}$
Частота переменного тока, $f_2 = 400 \text{ Гц}$
Найти:
Сопротивление конденсатора для каждой частоты, $X_{C1}$ и $X_{C2}$.
Решение:
Сопротивление конденсатора в цепи переменного тока (ёмкостное сопротивление) зависит от частоты тока и ёмкости конденсатора. Оно рассчитывается по формуле:
$X_C = \frac{1}{\omega C} = \frac{1}{2\pi f C}$
где $X_C$ — ёмкостное сопротивление в Омах (Ом), $f$ — частота переменного тока в Герцах (Гц), а $C$ — ёмкость конденсатора в Фарадах (Ф).
Выполним расчёт для каждого значения частоты.
Для частоты 50 Гц
Подставим значения $f_1 = 50 \text{ Гц}$ и $C = 4 \cdot 10^{-6} \text{ Ф}$ в формулу для ёмкостного сопротивления:
$X_{C1} = \frac{1}{2\pi f_1 C} = \frac{1}{2\pi \cdot 50 \text{ Гц} \cdot 4 \cdot 10^{-6} \text{ Ф}} = \frac{1}{400\pi \cdot 10^{-6}} \text{ Ом}$
$X_{C1} = \frac{10^6}{400\pi} \text{ Ом} = \frac{2500}{\pi} \text{ Ом}$
Принимая значение $\pi \approx 3.14159$, получаем:
$X_{C1} \approx \frac{2500}{3.14159} \approx 795.8 \text{ Ом}$
Ответ: при частоте 50 Гц сопротивление конденсатора составляет приблизительно 796 Ом.
Для частоты 400 Гц
Аналогично, подставим значения $f_2 = 400 \text{ Гц}$ и $C = 4 \cdot 10^{-6} \text{ Ф}$ в формулу:
$X_{C2} = \frac{1}{2\pi f_2 C} = \frac{1}{2\pi \cdot 400 \text{ Гц} \cdot 4 \cdot 10^{-6} \text{ Ф}} = \frac{1}{3200\pi \cdot 10^{-6}} \text{ Ом}$
$X_{C2} = \frac{10^6}{3200\pi} \text{ Ом} = \frac{312.5}{\pi} \text{ Ом}$
Принимая значение $\pi \approx 3.14159$, получаем:
$X_{C2} \approx \frac{312.5}{3.14159} \approx 99.5 \text{ Ом}$
Ответ: при частоте 400 Гц сопротивление конденсатора составляет приблизительно 99.5 Ом.
№976 (с. 130)
Условие. №976 (с. 130)

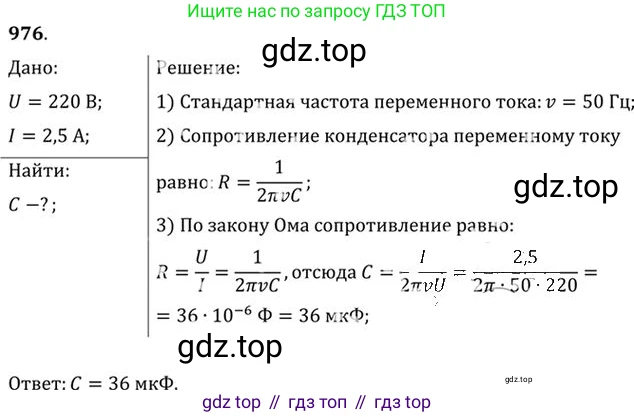

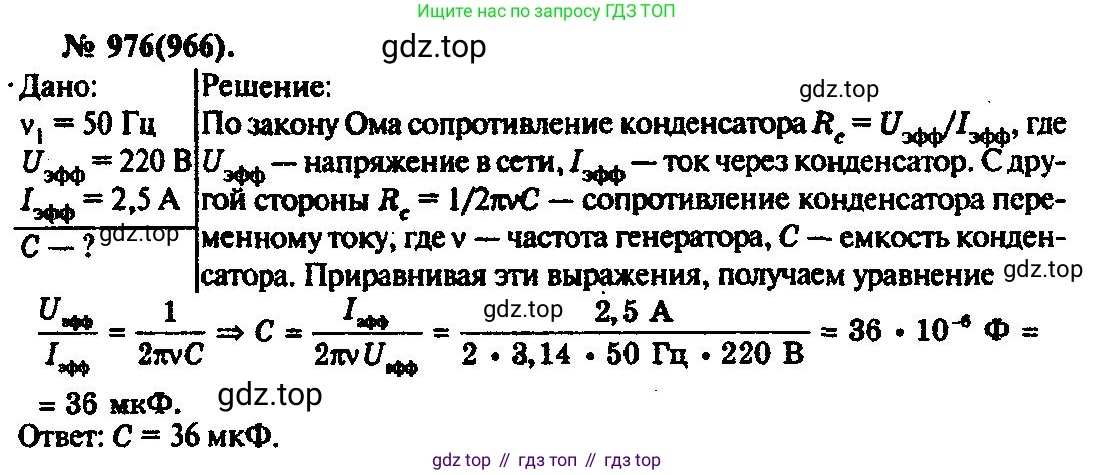

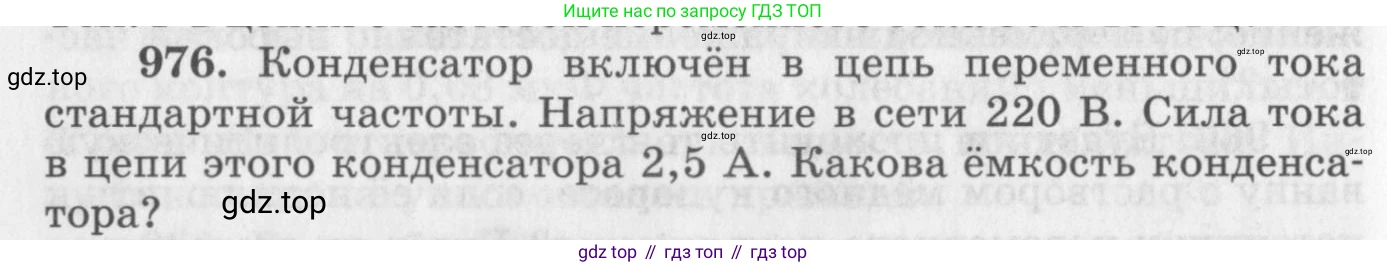

976. Конденсатор включён в цепь переменного тока стандартной частоты. Напряжение в сети 220 В. Сила тока в цепи этого конденсатора 2,5 А. Какова ёмкость конденсатора?
Решение 1. №976 (с. 130)

Решение 2. №976 (с. 130)

Решение 3. №976 (с. 130)

Решение 4. №976 (с. 130)
Дано:
Напряжение в сети (действующее значение), $U = 220$ В
Сила тока в цепи (действующее значение), $I = 2,5$ А
Стандартная частота переменного тока, $f = 50$ Гц
Все данные представлены в единицах Международной системы (СИ).
Найти:
Ёмкость конденсатора, $C$
Решение:
Конденсатор в цепи переменного тока обладает ёмкостным сопротивлением $X_C$, которое препятствует прохождению тока. Связь между действующими значениями напряжения $U$ на конденсаторе и силы тока $I$, протекающего через него, описывается законом Ома для участка цепи:
$U = I \cdot X_C$
Из этого соотношения мы можем выразить ёмкостное сопротивление:
$X_C = \frac{U}{I}$
С другой стороны, ёмкостное сопротивление зависит от ёмкости конденсатора $C$ и циклической частоты переменного тока $\omega$ по формуле:
$X_C = \frac{1}{\omega C}$
Циклическая частота $\omega$ связана с линейной частотой $f$ (которая дана в условии как "стандартная") следующим образом:
$\omega = 2 \pi f$
Подставив выражение для циклической частоты в формулу для ёмкостного сопротивления, получим:
$X_C = \frac{1}{2 \pi f C}$
Теперь мы можем приравнять два полученных выражения для ёмкостного сопротивления $X_C$:
$\frac{U}{I} = \frac{1}{2 \pi f C}$
Из этого уравнения выразим искомую величину – ёмкость конденсатора $C$:
$C = \frac{I}{2 \pi f U}$
Подставим числовые значения из условия задачи в полученную формулу:
$C = \frac{2,5 \text{ А}}{2 \cdot \pi \cdot 50 \text{ Гц} \cdot 220 \text{ В}}$
Выполним вычисления:
$C = \frac{2,5}{100 \cdot \pi \cdot 220} \text{ Ф} = \frac{2,5}{22000 \pi} \text{ Ф}$
Используя приближенное значение $\pi \approx 3,14159$:
$C \approx \frac{2,5}{22000 \cdot 3,14159} \approx \frac{2,5}{69115} \approx 0,00003617 \text{ Ф}$
Полученное значение ёмкости в Фарадах очень мало, поэтому его удобнее выразить в микрофарадах (мкФ). Учитывая, что $1 \text{ Ф} = 10^6 \text{ мкФ}$, получаем:
$C \approx 3,617 \cdot 10^{-5} \cdot 10^6 \text{ мкФ} \approx 36,17 \text{ мкФ}$
Округлим результат до двух значащих цифр, так как точность исходных данных ($2,5$ А) составляет две значащие цифры.
$C \approx 36 \text{ мкФ}$
Ответ: ёмкость конденсатора приблизительно равна $36 \text{ мкФ}$.
№977 (с. 130)
Условие. №977 (с. 130)

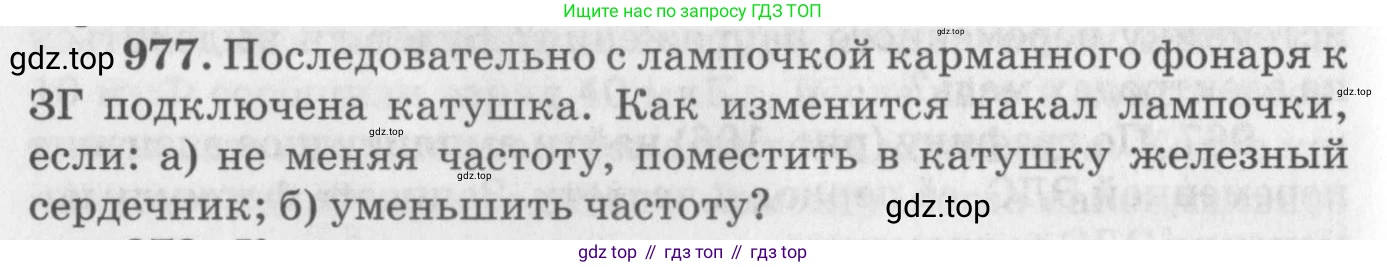

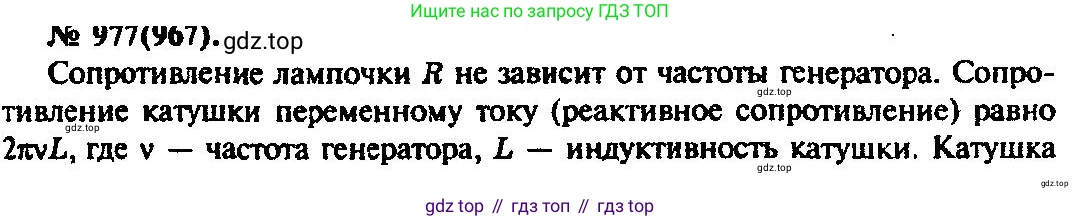

977. Последовательно с лампочкой карманного фонаря к ЗГ подключена катушка. Как изменится накал лампочки, если:
а) не меняя частоту, поместить в катушку железный сердечник;
б) уменьшить частоту?
Решение 1. №977 (с. 130)

Решение 2. №977 (с. 130)


Решение 3. №977 (с. 130)


Решение 4. №977 (с. 130)

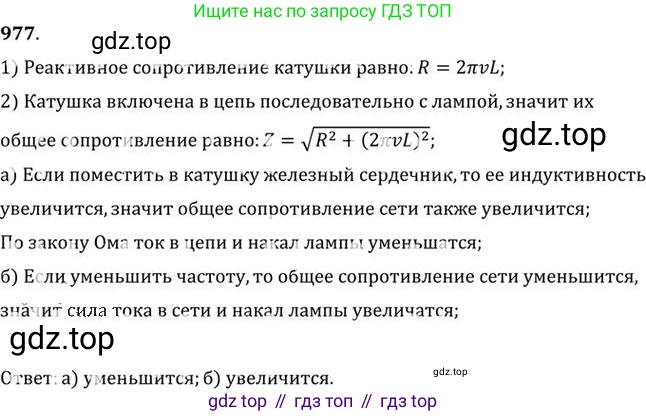

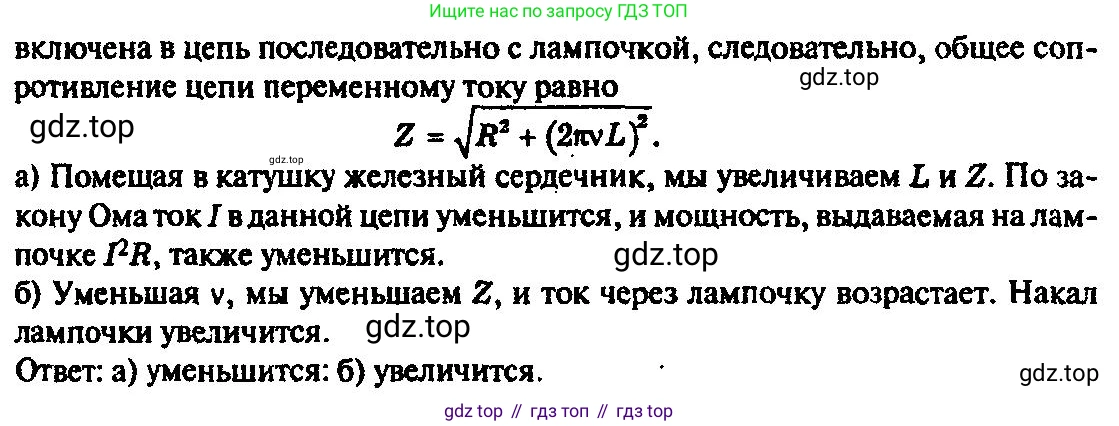

В данной задаче рассматривается цепь переменного тока, состоящая из последовательно соединенных активного сопротивления (лампочка накаливания) и катушки индуктивности. Источником тока является звуковой генератор (ЗГ).
Накал лампочки определяется мощностью, которая на ней выделяется. Мощность $P$ пропорциональна квадрату силы тока $I$ в цепи: $P = I^2 R$, где $R$ — сопротивление лампочки. Таким образом, чтобы понять, как изменится накал, нужно определить, как изменится сила тока.
Сила тока в R-L цепи переменного тока находится по закону Ома: $I = \frac{U}{Z}$, где $U$ — напряжение источника, а $Z$ — полное сопротивление цепи (импеданс). Импеданс для данной цепи равен $Z = \sqrt{R^2 + X_L^2}$.
Здесь $X_L$ — это индуктивное сопротивление катушки, которое вычисляется по формуле $X_L = 2\pi f L$, где $f$ — частота переменного тока, а $L$ — индуктивность катушки.
а) не меняя частоту, поместить в катушку железный сердечник
Решение: Индуктивность катушки $L$ зависит от ее геометрии и магнитной проницаемости $\mu$ сердечника. При помещении в катушку железного сердечника ее индуктивность $L$ значительно возрастает, так как железо — ферромагнетик с очень большой магнитной проницаемостью.
Поскольку индуктивное сопротивление $X_L = 2\pi f L$ прямо пропорционально индуктивности $L$, а частота $f$ остается неизменной, то $X_L$ увеличится.
Увеличение индуктивного сопротивления $X_L$ приведет к увеличению полного сопротивления цепи $Z = \sqrt{R^2 + X_L^2}$.
Согласно закону Ома $I = \frac{U}{Z}$, увеличение полного сопротивления $Z$ при постоянном напряжении источника $U$ приведет к уменьшению силы тока $I$ в цепи.
Так как сила тока уменьшится, мощность, выделяемая на лампочке ($P = I^2 R$), также уменьшится. Это означает, что накал лампочки ослабнет.
Ответ: Накал лампочки уменьшится.
б) уменьшить частоту?
Решение: Индуктивное сопротивление катушки $X_L$ прямо пропорционально частоте $f$ переменного тока ($X_L = 2\pi f L$).
При уменьшении частоты $f$ (при неизменной индуктивности $L$, так как сердечник не меняется) индуктивное сопротивление $X_L$ также уменьшится.
Уменьшение индуктивного сопротивления $X_L$ приведет к уменьшению полного сопротивления цепи $Z = \sqrt{R^2 + X_L^2}$.
Согласно закону Ома $I = \frac{U}{Z}$, уменьшение полного сопротивления $Z$ при постоянном напряжении источника $U$ приведет к увеличению силы тока $I$ в цепи.
Так как сила тока увеличится, мощность, выделяемая на лампочке ($P = I^2 R$), также увеличится. Это означает, что накал лампочки усилится.
Ответ: Накал лампочки увеличится.
№978 (с. 130)
Условие. №978 (с. 130)

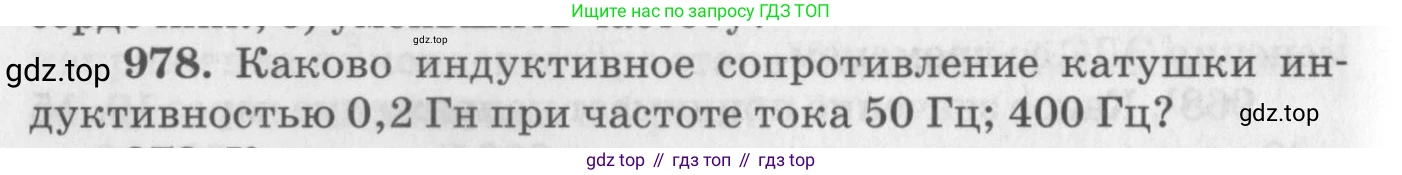

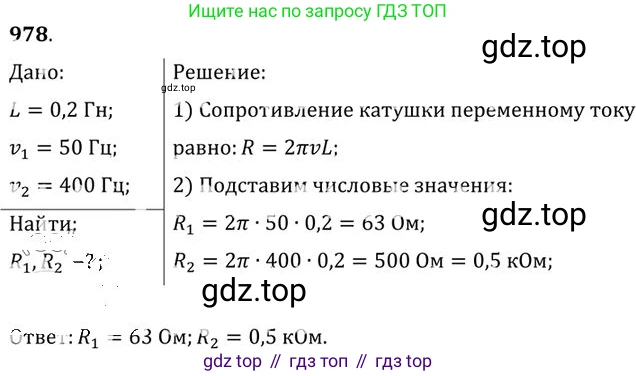

978. Каково индуктивное сопротивление катушки индуктивностью 0,2 Гн при частоте тока 50 Гц; 400 Гц?
Решение 1. №978 (с. 130)

Решение 2. №978 (с. 130)

Решение 3. №978 (с. 130)

Решение 4. №978 (с. 130)

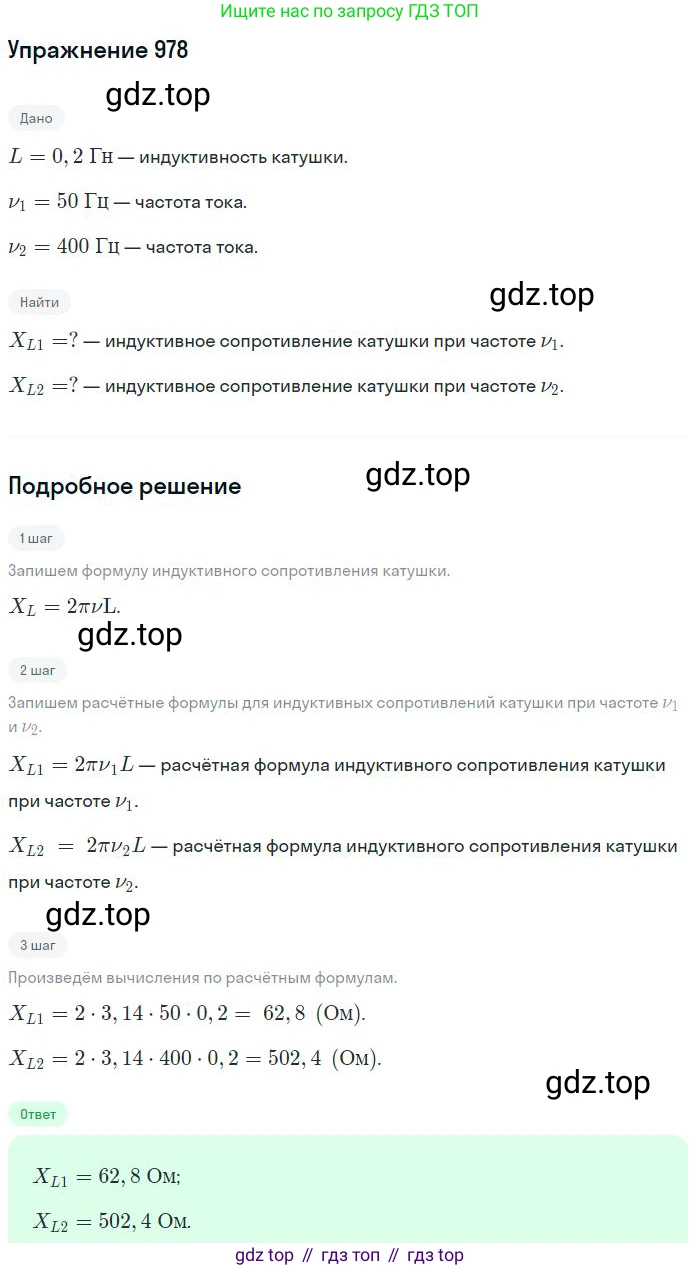

Дано:
Индуктивность катушки, $L = 0,2$ Гн
Частота тока (случай 1), $f_1 = 50$ Гц
Частота тока (случай 2), $f_2 = 400$ Гц
Все данные представлены в системе СИ.
Найти:
Индуктивное сопротивление катушки для первой частоты, $X_{L1}$ - ?
Индуктивное сопротивление катушки для второй частоты, $X_{L2}$ - ?
Решение:
Индуктивное сопротивление $X_L$ (также называемое реактивным сопротивлением катушки) в цепи переменного тока прямо пропорционально частоте тока $f$ и индуктивности катушки $L$. Оно вычисляется по формуле:
$X_L = \omega L = 2\pi f L$
где $\omega = 2\pi f$ — циклическая частота.
Рассчитаем индуктивное сопротивление для каждого из двух случаев.
При частоте 50 Гц
Подставим значения $f_1 = 50$ Гц и $L = 0,2$ Гн в формулу:
$X_{L1} = 2\pi f_1 L = 2\pi \cdot 50 \text{ Гц} \cdot 0,2 \text{ Гн} = 20\pi \text{ Ом}$
Для получения численного значения используем приближенное значение $\pi \approx 3,14$:
$X_{L1} \approx 20 \cdot 3,14 = 62,8 \text{ Ом}$
Ответ: при частоте 50 Гц индуктивное сопротивление катушки составляет $20\pi$ Ом, что примерно равно 62,8 Ом.
При частоте 400 Гц
Подставим значения $f_2 = 400$ Гц и $L = 0,2$ Гн в формулу:
$X_{L2} = 2\pi f_2 L = 2\pi \cdot 400 \text{ Гц} \cdot 0,2 \text{ Гн} = 160\pi \text{ Ом}$
Для получения численного значения используем приближенное значение $\pi \approx 3,14$:
$X_{L2} \approx 160 \cdot 3,14 = 502,4 \text{ Ом}$
Ответ: при частоте 400 Гц индуктивное сопротивление катушки составляет $160\pi$ Ом, что примерно равно 502,4 Ом.
№979 (с. 130)
Условие. №979 (с. 130)

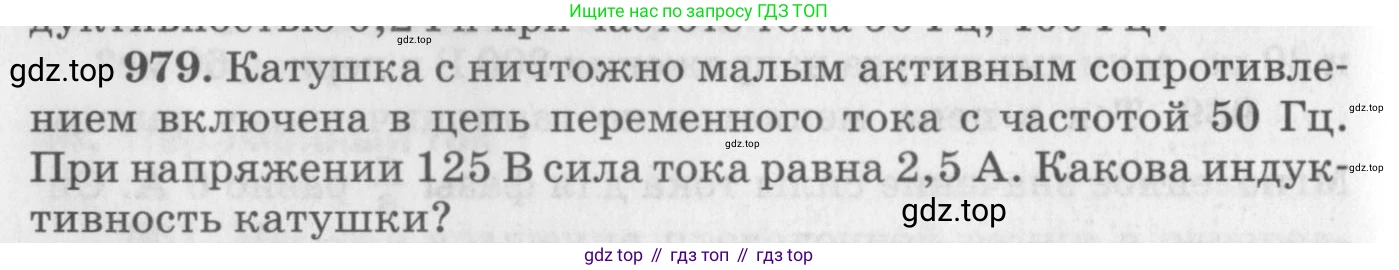

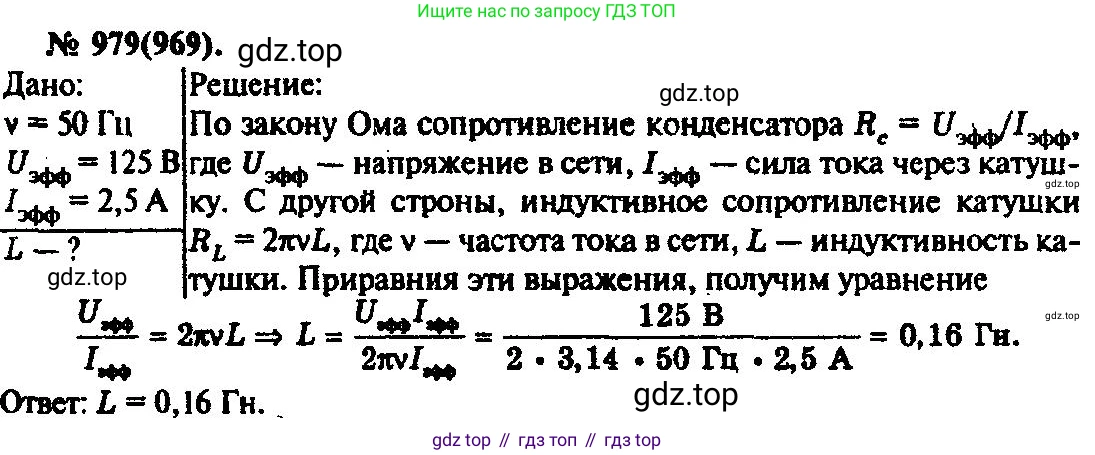

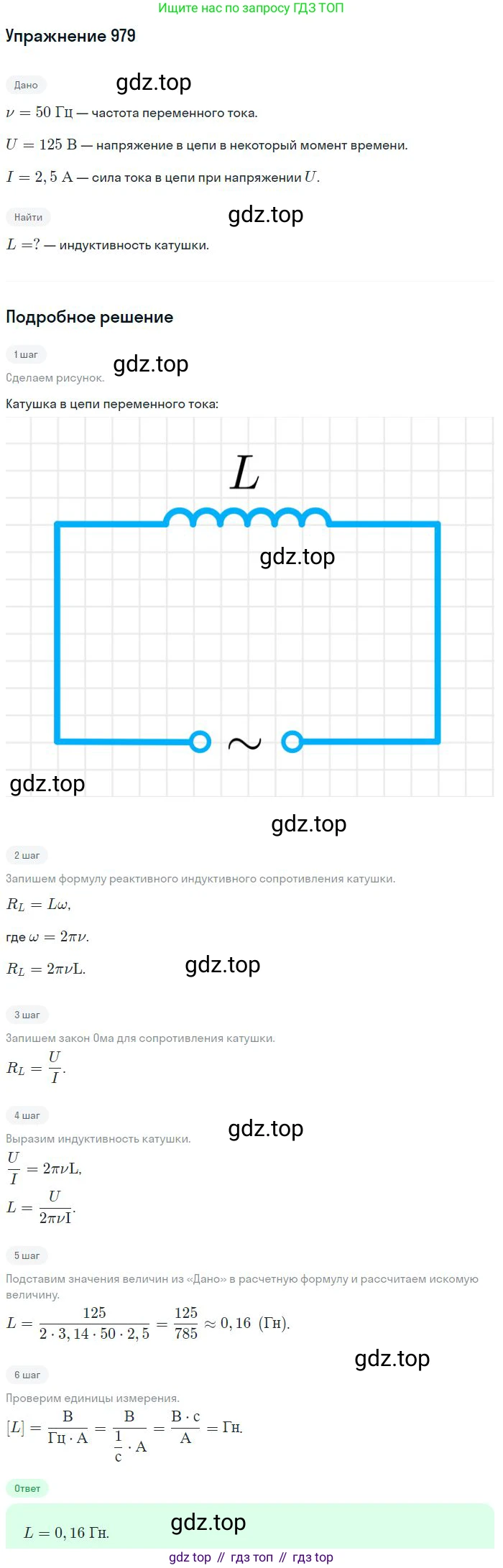

979. Катушка с ничтожно малым активным сопротивлением включена в цепь переменного тока с частотой 50 Гц. При напряжении 125 В сила тока равна 2,5 А. Какова индуктивность катушки?
Решение 1. №979 (с. 130)

Решение 2. №979 (с. 130)

Решение 3. №979 (с. 130)

Решение 4. №979 (с. 130)

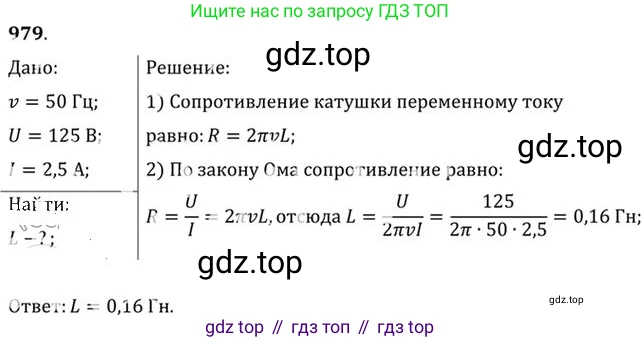

Дано:
Частота переменного тока, $f = 50$ Гц
Напряжение в цепи, $U = 125$ В
Сила тока в цепи, $I = 2,5$ А
Активное сопротивление, $R \approx 0$ Ом
Найти:
Индуктивность катушки, $L$
Решение:
В цепи переменного тока с катушкой индуктивности, где активное сопротивление ничтожно мало ($R \approx 0$), полное сопротивление цепи (импеданс $Z$) практически равно индуктивному сопротивлению $X_L$.
Согласно закону Ома для участка цепи переменного тока, импеданс можно найти как отношение напряжения к силе тока:
$Z = \frac{U}{I}$
Поскольку $Z \approx X_L$, имеем:
$X_L = \frac{U}{I}$
Индуктивное сопротивление $X_L$ также определяется через индуктивность катушки $L$ и циклическую частоту тока $\omega$ по формуле:
$X_L = \omega L$
Циклическая частота $\omega$ связана с линейной частотой $f$ следующим образом:
$\omega = 2\pi f$
Подставляя выражение для циклической частоты, получаем формулу для индуктивного сопротивления:
$X_L = 2\pi f L$
Теперь приравняем два выражения для $X_L$ и выразим искомую индуктивность $L$:
$\frac{U}{I} = 2\pi f L$
$L = \frac{U}{I \cdot 2\pi f}$
Подставим данные из условия задачи в полученную формулу и произведем расчеты:
$L = \frac{125 \text{ В}}{2,5 \text{ А} \cdot 2 \cdot \pi \cdot 50 \text{ Гц}} = \frac{125}{2,5 \cdot 100 \cdot \pi} = \frac{125}{250\pi} = \frac{1}{2\pi}$ Гн
Вычислим численное значение, приняв $\pi \approx 3,14159$:
$L \approx \frac{1}{2 \cdot 3,14159} \approx 0,15915$ Гн
Округлим результат до трёх значащих цифр.
Ответ: индуктивность катушки равна приблизительно $0,159$ Гн.
№980 (с. 130)
Условие. №980 (с. 130)

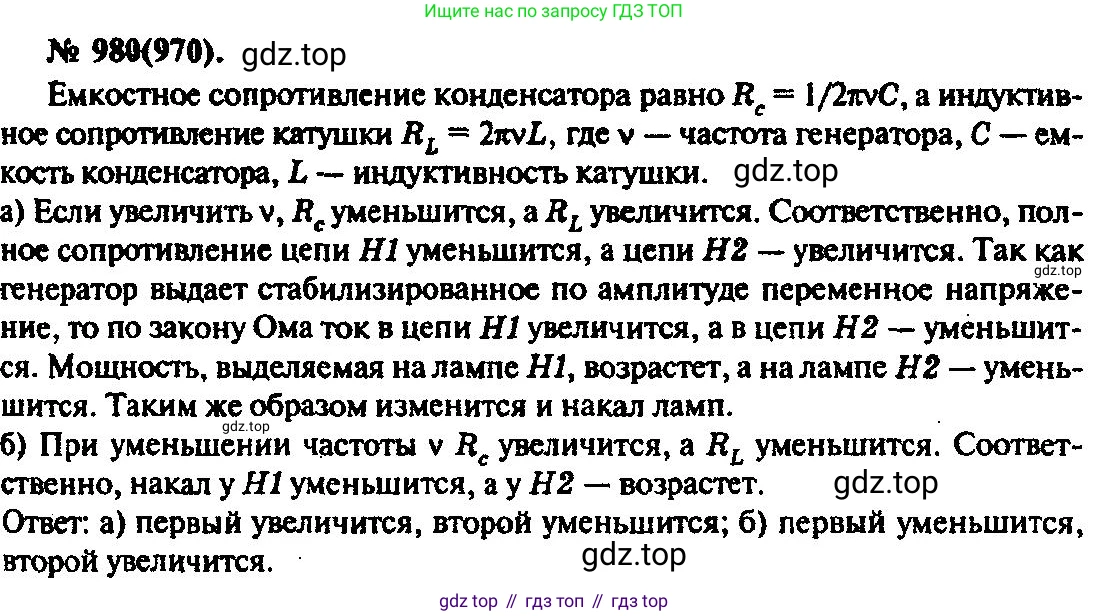

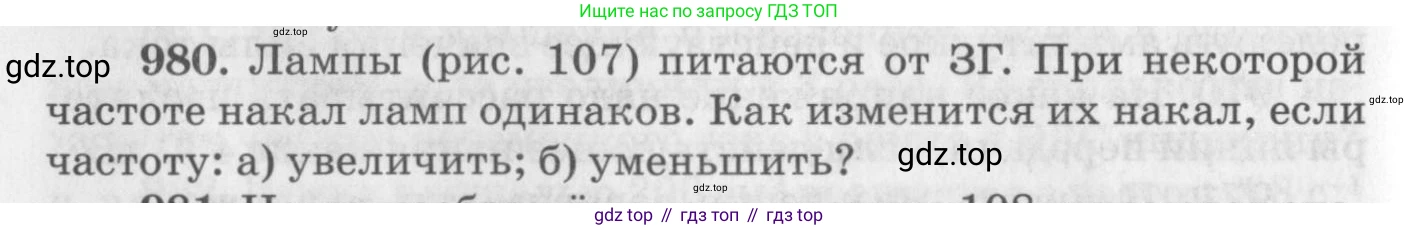

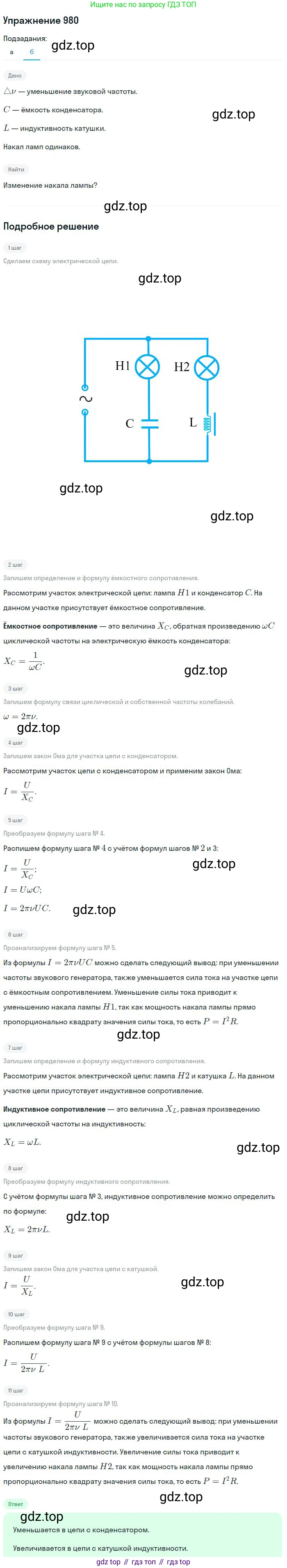

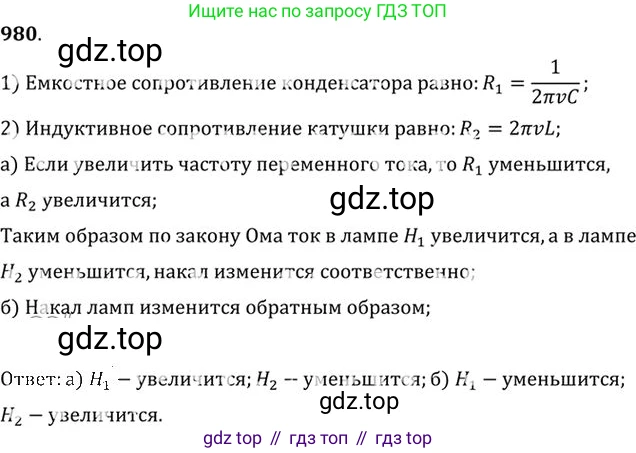

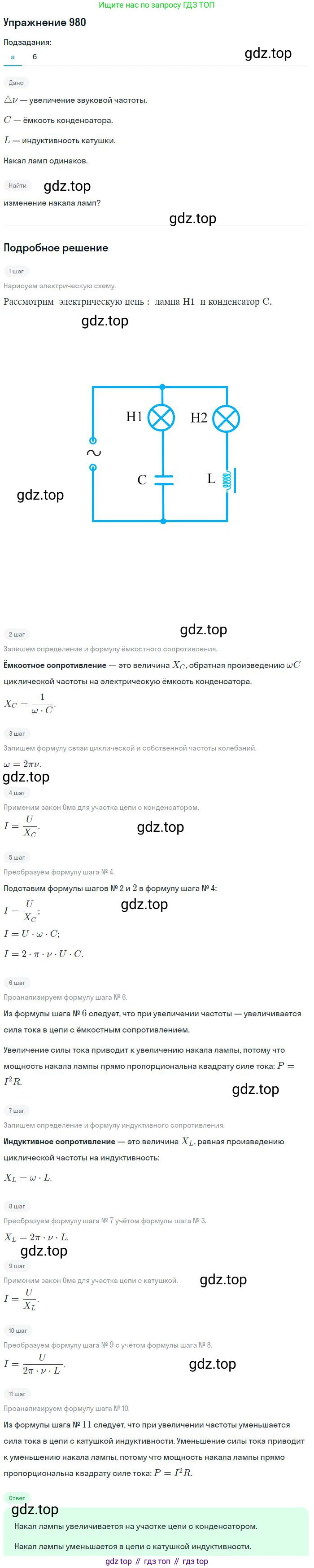

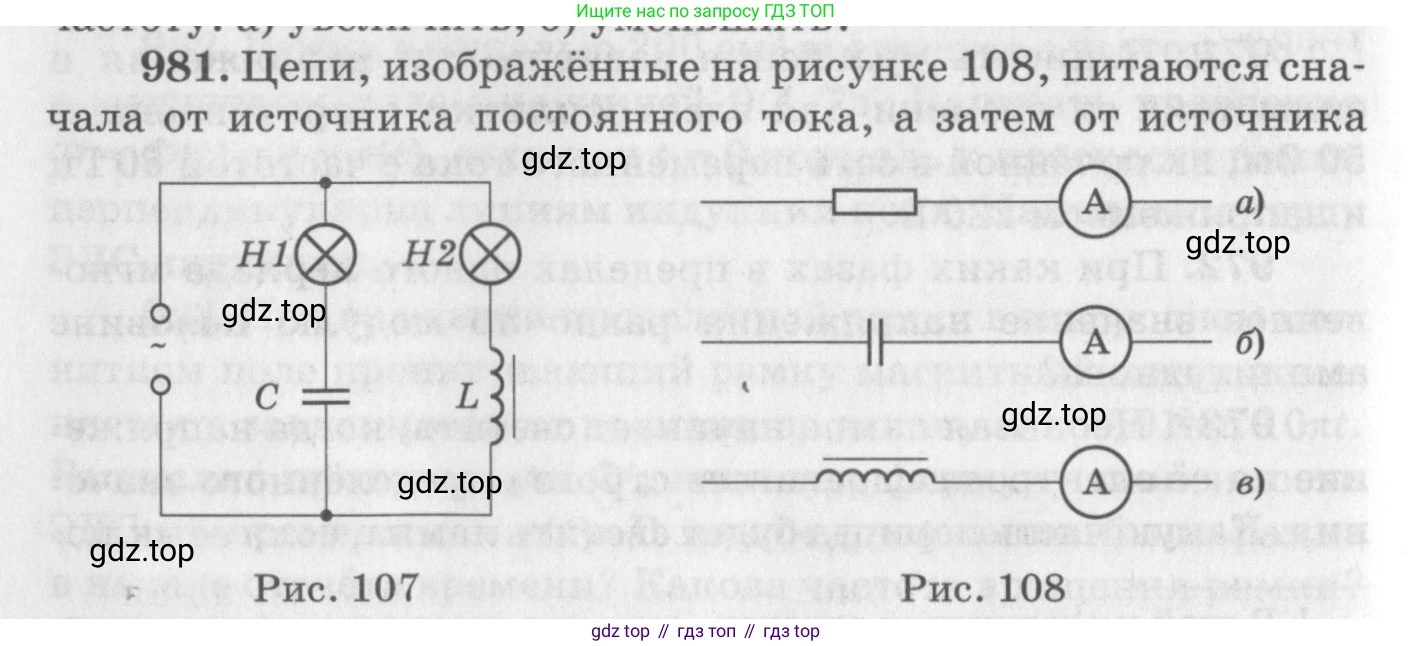

980. Лампы (рис. 107) питаются от ЗГ. При некоторой частоте накал ламп одинаков. Как изменится их накал, если частоту: а) увеличить; б) уменьшить?

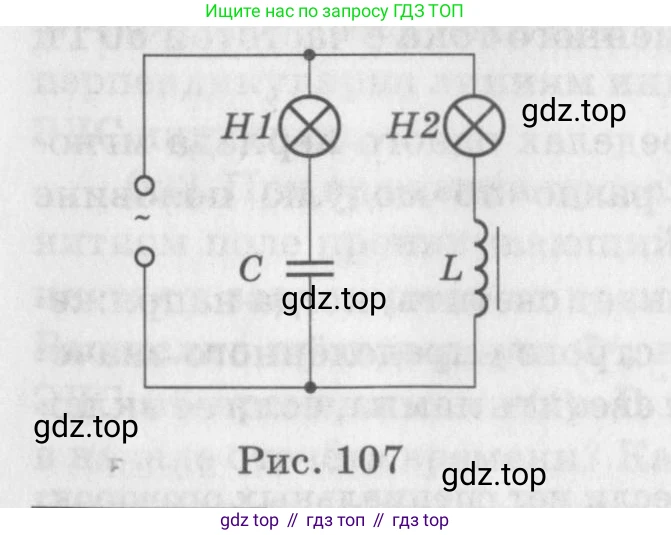

Рис. 107
Решение 1. №980 (с. 130)

Решение 2. №980 (с. 130)


Решение 3. №980 (с. 130)

Решение 4. №980 (с. 130)
Решение
Накал (яркость) лампы зависит от мощности, выделяемой на ней, которая пропорциональна квадрату силы тока ($P = I^2 R$). Поскольку лампы H1 и H2 одинаковы (предполагаем, что их активные сопротивления $R$ равны), их яркость будет одинаковой, если токи, протекающие через них, равны ($I_1 = I_2$).
Цепь подключена к источнику переменного тока (ЗГ - звуковой генератор). Сила тока в каждой ветви определяется её полным сопротивлением (импедансом) $Z$ по закону Ома для цепи переменного тока: $I = U/Z$, где $U$ — напряжение генератора.
Первая ветвь содержит лампу H1 и конденсатор C. Её полное сопротивление $Z_1 = \sqrt{R^2 + X_C^2}$, где $X_C$ — ёмкостное сопротивление конденсатора.
Вторая ветвь содержит лампу H2 и катушку индуктивности L. Её полное сопротивление $Z_2 = \sqrt{R^2 + X_L^2}$, где $X_L$ — индуктивное сопротивление катушки.
Ёмкостное и индуктивное сопротивления зависят от частоты $f$ переменного тока следующим образом:
Ёмкостное сопротивление: $X_C = \frac{1}{2\pi f C}$. Оно обратно пропорционально частоте.
Индуктивное сопротивление: $X_L = 2\pi f L$. Оно прямо пропорционально частоте.
По условию, при некоторой начальной частоте $f_0$ накал ламп одинаков. Это означает, что токи в ветвях равны ($I_1 = I_2$), и, следовательно, равны их полные сопротивления: $Z_1 = Z_2$. Так как активные сопротивления ламп $R$ одинаковы, это возможно только если равны и их реактивные сопротивления: $X_C(f_0) = X_L(f_0)$.
а) увеличить частоту
Если увеличить частоту генератора ($f > f_0$), то ёмкостное сопротивление $X_C$ уменьшится, а индуктивное сопротивление $X_L$ увеличится. В результате полное сопротивление первой ветви $Z_1 = \sqrt{R^2 + X_C^2}$ уменьшится, а полное сопротивление второй ветви $Z_2 = \sqrt{R^2 + X_L^2}$ увеличится. Так как сила тока обратно пропорциональна полному сопротивлению, ток $I_1$ в ветви с конденсатором возрастет, а ток $I_2$ в ветви с катушкой индуктивности уменьшится.
Ответ: накал лампы H1 увеличится, а накал лампы H2 уменьшится.
б) уменьшить частоту
Если уменьшить частоту генератора ($f < f_0$), то ёмкостное сопротивление $X_C$ увеличится, а индуктивное сопротивление $X_L$ уменьшится. В результате полное сопротивление первой ветви $Z_1$ увеличится, а полное сопротивление второй ветви $Z_2$ уменьшится. Это приведет к тому, что ток $I_1$ в первой ветви уменьшится, а ток $I_2$ во второй ветви возрастет.
Ответ: накал лампы H1 уменьшится, а накал лампы H2 увеличится.
№981 (с. 130)
Условие. №981 (с. 130)

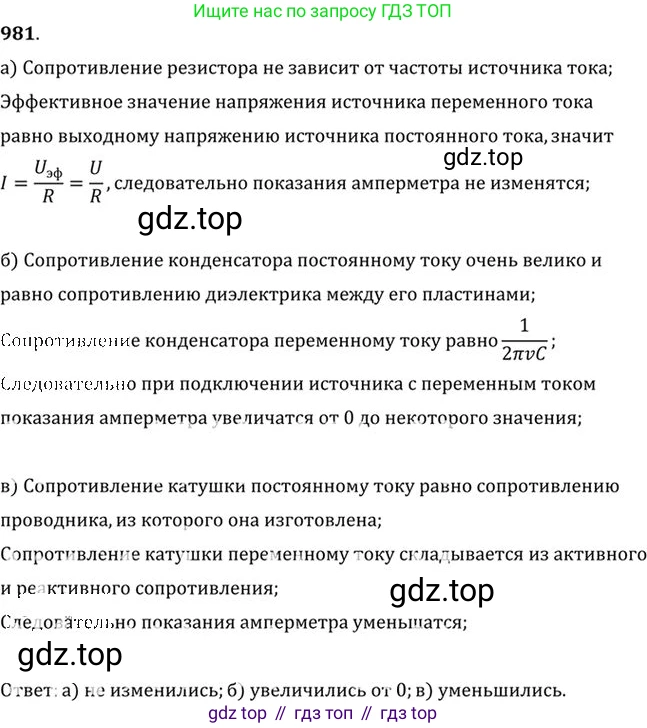

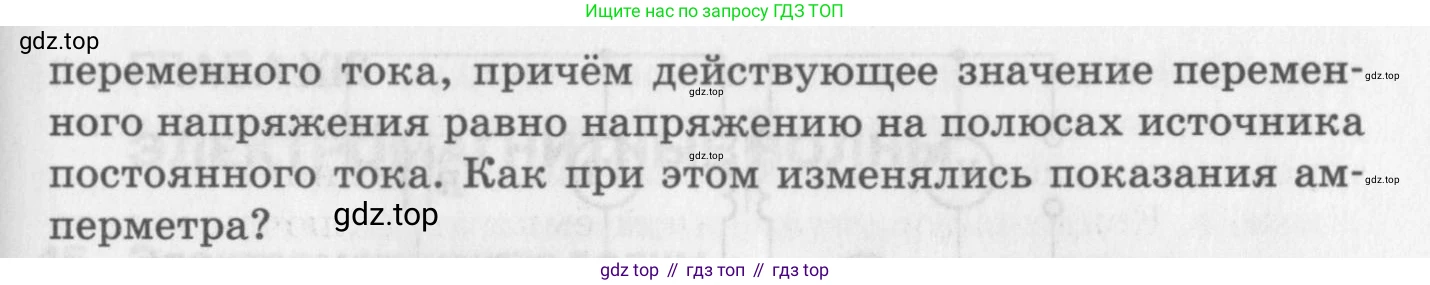

981. Цепи, изображённые на рисунке 108, питаются сначала от источника постоянного тока, а затем от источника переменного тока, причём действующее значение переменного напряжения равно напряжению на полюсах источника постоянного тока. Как при этом изменялись показания амперметра?
Рис. 108
Решение 1. №981 (с. 130)

Решение 2. №981 (с. 130)

Решение 3. №981 (с. 130)

Решение 4. №981 (с. 130)

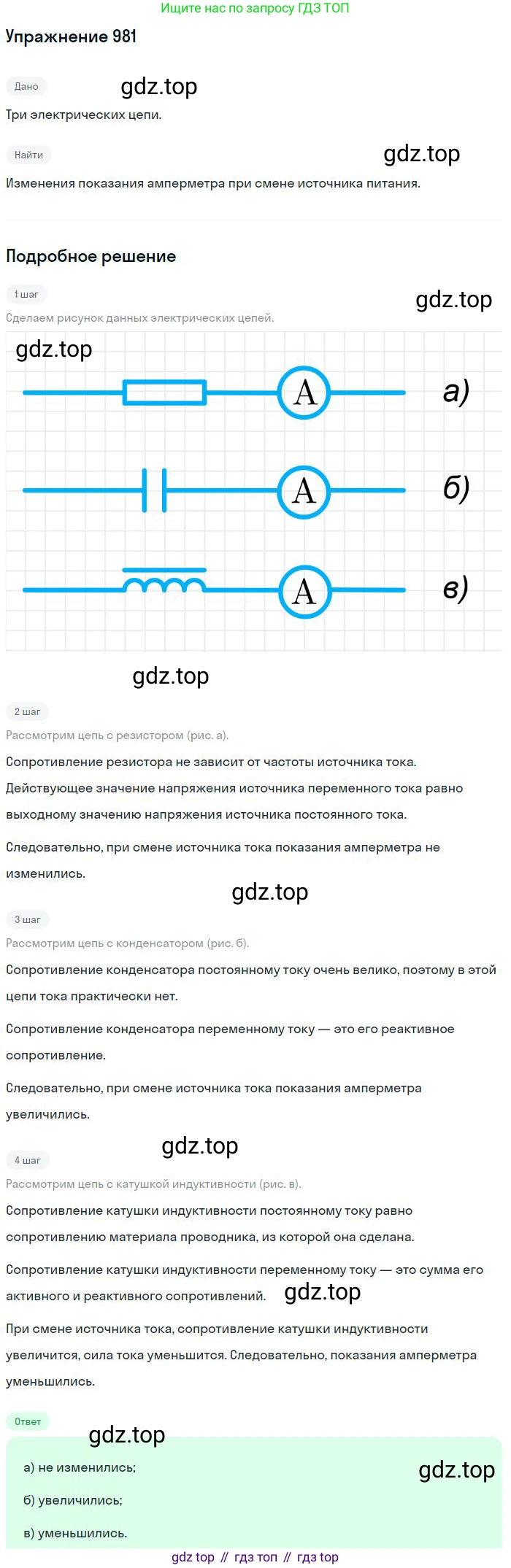

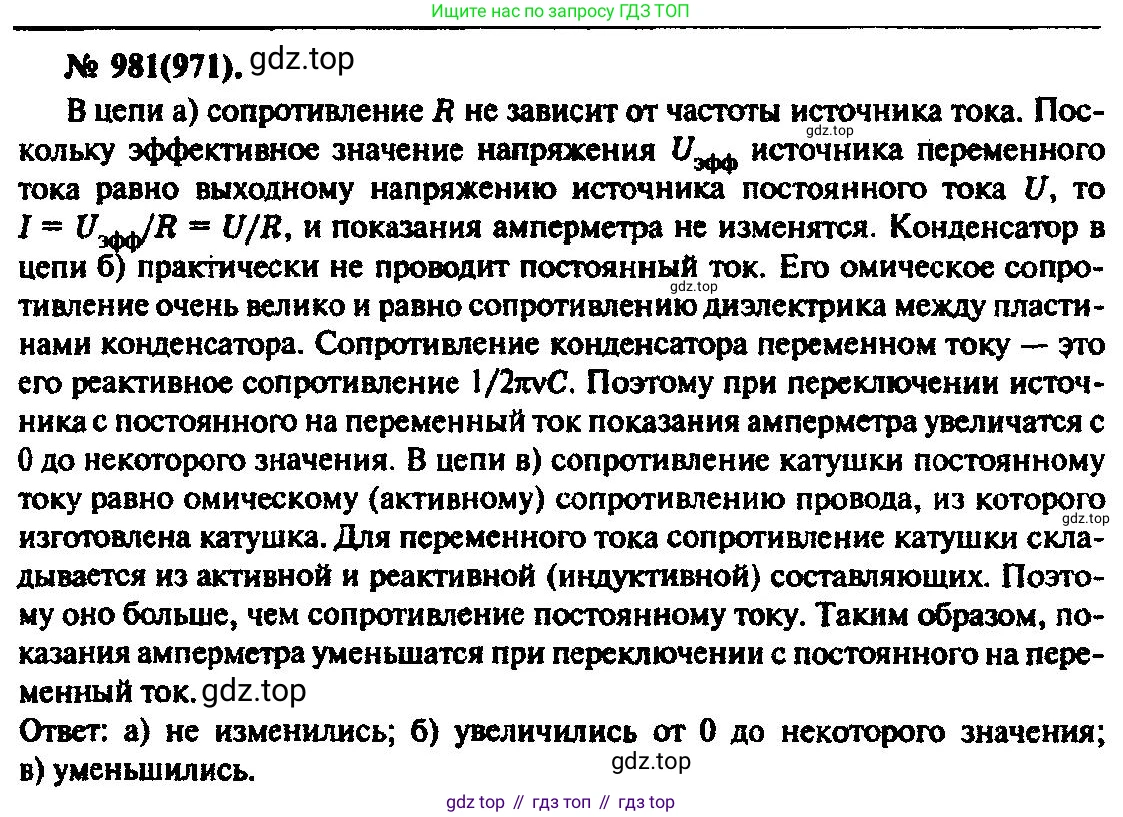

а) В цепи находится резистор, обладающий активным сопротивлением $R$.
При подключении к источнику постоянного тока напряжением $U$ сила тока, по закону Ома, будет равна $I_{пост} = U/R$. Амперметр покажет это значение.
При подключении к источнику переменного тока амперметр измеряет действующее значение силы тока. Полное сопротивление цепи (импеданс) в данном случае равно активному сопротивлению: $Z = R$. Действующее значение силы тока определяется по закону Ома для цепи переменного тока: $I_{перем} = U_{действ}/Z = U_{действ}/R$.
По условию, действующее значение переменного напряжения равно напряжению постоянного тока: $U_{действ} = U$. Следовательно, $I_{перем} = I_{пост}$.
Ответ: показания амперметра не изменятся.
б) В цепи находится конденсатор.
При подключении к источнику постоянного тока конденсатор заряжается и перестает пропускать ток. В установившемся режиме цепь оказывается разомкнутой, и сила тока равна нулю: $I_{пост} = 0$.
При подключении к источнику переменного тока конденсатор оказывает току сопротивление, называемое ёмкостным сопротивлением, которое зависит от частоты тока $\omega$ и ёмкости $C$: $X_C = 1/(\omega C)$. Через конденсатор будет протекать переменный ток, действующее значение которого равно $I_{перем} = U_{действ}/X_C = U_{действ} \cdot \omega C$. Так как $U_{действ} > 0$, $\omega > 0$ и $C > 0$, то и $I_{перем} > 0$.
Показания амперметра изменятся от 0 до положительного значения $I_{перем}$.
Ответ: показания амперметра увеличатся (от нуля до некоторого значения).
в) В цепи находится катушка индуктивности.
При подключении к источнику постоянного тока идеальная катушка индуктивности ведет себя как проводник с нулевым сопротивлением. Реальная катушка обладает очень малым активным сопротивлением $r$. Поэтому сила постоянного тока будет очень большой, ограниченной только этим малым сопротивлением: $I_{пост} = U/r$.
При подключении к источнику переменного тока катушка индуктивности создает индуктивное сопротивление, которое зависит от частоты тока $\omega$ и индуктивности $L$: $X_L = \omega L$. Это сопротивление, как правило, значительно больше собственного активного сопротивления катушки $r$. Полное сопротивление цепи $Z = \sqrt{r^2 + X_L^2} \approx X_L$. Действующее значение силы тока будет равно $I_{перем} = U_{действ}/Z \approx U_{действ}/X_L$.
Поскольку $U_{действ} = U$, а индуктивное сопротивление $X_L$ в цепи переменного тока обычно значительно больше малого активного сопротивления катушки $r$ в цепи постоянного тока ($X_L \gg r$), то сила переменного тока будет значительно меньше силы постоянного тока ($I_{перем} \ll I_{пост}$).
Ответ: показания амперметра уменьшатся.
